产品介绍

产品概述

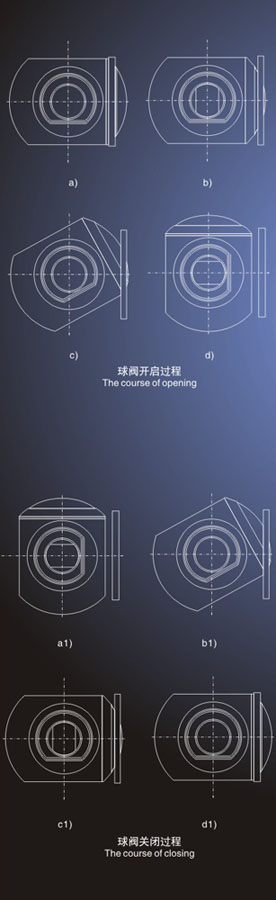

◆启闭原理分析

1)开启过程

I)在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上，如图a）

所示。

II)当逆时针转动手轮时．阀杆则反向运动．其底部角形平面使球体脱

开阀座，如图b）所示。

III阀杆继续提升，井与阀杆螺旋槽内的导销相互作用，使球体开始无

磨擦地旋转．如图c）所示。

Ⅳ)直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置，如

图d）所示。

(2)关闭过程

I)关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋

转，如图al）所示。

II)继续转动手轮．阀杆受到嵌于其上螺旋槽内的导向销的作用，使阀

杆和球体同时旋转90°，如图b1所示。

III)快要关闭时，球体己在与阀座无接触的情况下旋转了90°，如图cl）

所示。

Ⅳ)手轮转动的艰后几囤，阀杆底部的角形平面机械地楔向压迫球体．

使其紧密地压在阀座上，选到完全密封，如图dl)所示。

产品特点

◆结构特征

系列轨道球阀系本公司引进国外先进拉术开发设计的一种新型管线阀门，适用于天然气、油品、化工、冶金等行业中作调节、启闭管线流体之用，其中抗硫系列产品适用于舍硫化氢介质、杂质多、腐蚀严重的天然气长辅管线。

其主要结构特点为：

1、静态单阀座结构，能保证双向密封严密、可靠、达到零泄露。

2、顶装式设计．使得系统可进行在线维修。

3、阀杆下端的凸轮机构可提供一个机械楔紧力以保证持续的紧密封.

4、启闭过程均分两段完成，升降行程短，便于操作。

5、启闭操作过程中，密封面之间完全脱离接触，无磨损，操作扭短低．使用寿命长。

6、球体旋转过程中与阀座形成的空间，使得通道中介质流速增大，从而达到清洗密封的作用。

7、球阀的耐火设计执行API 607、AP16FA＆JB/T 6899等标准的规定，一旦发生火灾而使软密封圈烧损时，球阀的防火结构可阻止介质

的大置泄漏，防止火灾的进一步扩大。

8、阀门驱动装置有手动、蜗轮蜗杆传动、电动，电动阀门易实现自动控制，易操作，安全可靠。

◆性能规范

压力等级		1.6-42.0MPa	CLass150-2500
试验压力	强度试验	1.5×PN
	密封试验	1.1×PN
工作温度	64	-196℃-+180℃
工作介质	160	水、油品、天然气、腐蚀性介质等

注：PN为主体材料在38℃时允许的额定工作压力

产品材料表

◆执行标准

设计依据	GB	ASME
结构长度	JB/T 7745、GB/T 12221	ASME B16.10
连接法兰	GB/T9113. JB/T79	ASMEB16.5、MSSSP44
对焊端	GB/T 12224	ASME B16.25
试验与检验	JB/T 9092	API 598

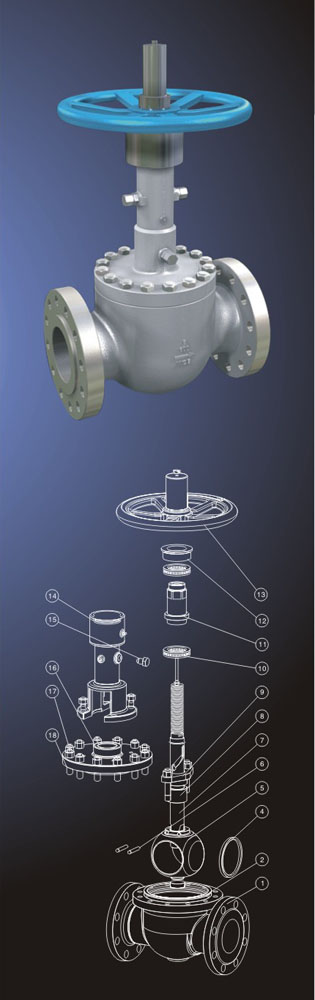

◆主要零件材料

序号	零件名称	材料
序号	零件名称	碳钢	不锈钢	低温钢
1	阀体	A216 WC	A351 CF8M	A352 LCB
2	垫片	柔性石墨+SS
3	密封圈	柔性石墨+SS
4	球体	A105+ENP	A182 F316	A350 LF3
5	销	A182 F6a
6	阀杆	A182 F6a	A182 F316	A182 F316
7	填料	柔性石墨
8	填料压盖	A182 F6a	A182 F316	A350 LF3
9	轴承	组合件
10	阀杆螺母	A439 D2
11	压盖	A182 F6a	A182 F316	A350 LF3
12	手轮		QT400-17
13	支架	A216WCB
14	定位销		A193B7
15	阀盖t	A216 WCB	A351 CF8M	A352LCB
16	螺母	A194 2H	A1948	A1944
17	螺柱	A193 B7	A193B8	A320 L7

产品参数

◆主要外形连接尺寸 PN1.6、2.5MPa/Class 150

DN(mm)	NPS(in)	Class150		PN1.6、2.5		手动			蜗轮蜗杆传动				电动
		L	L1	L	L1	H	W	WT(Kg)	H	W	蜗轮蜗杆装罝	WT(Kg)	H	W	电动装罝
		L	L1	L	L1	H	W	WT(Kg)	H	W	蜗轮蜗杆装罝	WT(Kg)	H	W	Class150PN1.6	PN2.5	WT(Kg)
15	1/2	108	-	130	140	310	180	16	-	-	-	-	210	200	SMC-04	SMC-04	46
20	3/4	117	-	150	152	325	180	8	-	-	-	-	225	200	SMC-04	SMC-04	48
25	1	127	-	160	165	345	200	12	420	200	O 型	25	230	200	SMC-04	SMC-04	52
32	11/4	140	-	180	178	360	200	16	440	200	O 型	29	290	500	SMC-03	SMC-03	58
40	11/2	165	190	200	190	380	200	19	455	200	O 型	41	300	500	SMC-03	SMC-03	67
50	2	178	216	230	216	385	200	28	465	200	O型	56	570	460	ZA2-5	ZA2-5	70
65	21/2	190	241	290	241	393	300	43	480	200	O 型	69	625	460	ZA2-5	ZA2-5	87
80	3	203	283	310	283	402	300	58	500	300	A 型	85	760	460	ZA2-20	ZA2-20	102
100	4	229	305	350	305	510	300	75	510	300	A 型	130	780	460	ZA2-20	ZA2-20	119
150	6	394	457	480	457	690	400	133	680	300	A 型	207	850	460	ZA2-20	ZA2-30	200
200	8	457	521	600	521	785	500	225	820	400	B 型	310	840	460	ZA2-30	ZA25-40	290
250	10	533	559	730	559	995	600	345	910	400	B 型	496	960	460	ZA2-30	ZA2-30	410
300	12	610	635	850	635	1183	600	440	1090	400	B 型	560	990	460	ZA3-60	ZA3-60	545
350	14	686	762	980	762	1254	650	775	1330	600	C 型	895	1165	460	2A3-60	ZA3-90	880
400	16	762	838	1100	838	1565	650	833	1380	600	C 型	980	1385	460	ZA3-90	ZA3-120	973
450	18	864	914	1200	914	1637	700	1110	1450	800	D 型	1280	1415	460	2A4-120	ZA3-160	1250
500	20	914	991	1250	991	1705	700	1240	1840	800	D 型	1400	1490	460	ZA4-240	ZA4-240	1380
600	24	1067	1143	1450	1143	1883	800	1673	1870	800	DA 型	1820	1620	458	SMC-2	SMC-2	1851
700	28	1346	1346	1346	1346	2108	800	2600	2130	800	DA 型	2950	1720	458	SMC-2	SMC-3	2800
800	32	1524	1524	1524	1524	-	-	2820	-	-	-	-		610	SMC-3	SMC-3	2930
900	36	1727	1727	1727	1727	-	-	2950	-	-	-	-		610	SMC-3	SMC-4	3150

◆主要外形连接尺寸 PN4.0MPa/Class300

DN(mm)	NPS(in)	Class300	PN4.0MPa		手动			蜗轮蜗杆传动				电动
DN(mm)	NPS(in)	L/L1	L	L1	H	W	WT(Kg)	H	W	蜗轮蜗杆装罝	WT(Kg)	H	W	电动装罝	WT(Kg)
15	1/2	140	130	140	310	180	7	-	-	-	-	215	200	SMC-04	47
20	3/4	152	150	152	325	180	9	-	-	-	-	235	200	SMC-04	49
25	1	165	160	165	345	200	13	420	200	O 型	225	250	500	SMC-03	53
32	11/4	178	180	178	360	200	18	440	200	O 型	32	300	305	SMC-00	60
40	11/2	190	200	190	380	200	28	455	200	O 型	40	305	305	SMC-00	70
50	2	216	230	216	385	200	30	465	200	O 型	55	585	460	ZA2-10	72
65	21/2	241	290	241	393	300	45	480	300	A 型	70	650	460	ZA2-10	89
80	3	283	310	283	402	300	66	500	300	A型	85	775	460	ZA2-20	110
100	4	305	350	305	510	300	78	510	300	A 型	105	795	460	ZA2-20	122
150	6	403/457	480	457	690	400	152	680	400	B 型	185	895	460	ZA25-40	217
200	8	502/521	600	521	785	500	230	820	400	B 型	280	900	460	ZA3-30	295
250	10	568/559	730	559	995	600	375	910	400	B 型	410	973	460	ZA25-40	440
300	12	648/635	850	635	1183	600	446	1090	600	C 型	480	1135	460	ZA3-90	551
350	14	762	980	762	1254	650	795	1370	600	C 型	850	1302	460	ZA3-120	900
400	16	838	1100	838	1565	650	950	1430	600	C 型	1020	1514	460	ZA4-160	1090
450	18	914	1200	914	1637	700	1130	1450	800	D 型	1210	1534	460	ZA4-240	1270
500	20	991	1250	991	1705	700	1270	1840	800	D 型	1350	1625	458	SMC-2	1410
600	24	1143	1450	1143	1883	800	1713	1870	800	DA 型	1780	1686	458	SMC-2	1881
700	28	1346	1346	1346	2108	800	2650	2130	800	DA 型	2550	1780	610	SMC-3	2830
800	32	1524	1524	1524	-	-	2720	-	-	-	-	1940	610	SMC-4	2950
900	36	1727	1727	1727	-	-	2850	-	-	-	-	2320	610	SMC-4	3100

◆主要外形连接尺寸 PN6.4MPa/CLass400

DN	NPS	Class 150		手动				蜗轮蜗杆传动				电动
(mm)	(in)	L	L1	H	W	WT(Kg)	H	W	蜗轮蜗杆装罝	WT(Kg)	H	W	电动装罝	WT(Kg)
15	1/2	165	165	320	200	8	390	200	O 型	25	215	500	SMC-03	48
20	3/4	190	190	340	200	11	415	200	O 型	30	240	500	SMC-03	51
25	1	216	216	360	200	16	435	200	O 型	45	250	500	SMC-03	56
32	11/4	229	229	370	250	21	455	200	O 型	50	300	305	SMC-00	61
40	11/2	241	241	395	300	33	465	200	O 型	62	305	305	SMC-00	73
50	2	292	292	430	300	36	501	200	A 型	68	585	460	ZA2-10	78
65	21/2	330	330	465	400	54	535	300	A 型	85	650	460	ZA2-20	96
80	3	356	356	515	500	79	575	300	A 型	98	775	460	ZA2-20	123
100	4	406	406	572	600	80	625	400	B型	112	800	460	ZA2-30	124
150	6	495	495	773	600	174	790	400	B 型	215	895	460	ZA25-40	239
200	8	597	597	967	650	222	900	400	B 型	360	900	460	ZA25-40	387
250	10	673	673	1225	650	323	1090	600	C 型	425	970	460	ZA3-60	525
300	12	762	762	1350	700	435	1350	600	C 型	580	1135	460	ZA3-120	675
350	14	826	826	1490	700	954	1490	600	C 型	975	1305	460	ZA3-120	1094
400	16	902	902	1590	750	1140	1640	800	D 型	1280	1515	460	ZA4-240	1316
450	18	978	978	1720	750	1355	1740	800	D 型	1420	1585	460	ZA4-240	1534
500	20	1054	1054	1805	800	1524	1930	800	DA 型	1690	1625	610	SMC-3	1740
600	24	1232	1232	1945	800	2055	2005	800	DA 型	2150	1710	610	SMC-3	2225
700	28	1397	1397	2180	800	2740	2180	800	DB 型	2880	1815	610	SMC-3	2950
800	32	1651	1651		-	2880	-	-	-	-	1975	610	SMC-4	3120
900	36	1880	1880		-	3100	-	-	-	-	2370	610	SMC-4	3350

◆主要外形连接尺寸 PN10.0MPa/CLass600

DN(mm)	NPS(in)	Class 150		手动			蜗轮蜗杆传动				电动
DN(mm)	NPS(in)	L	L1	H	W	WT(Kg)	H	W	蜗轮蜗杆装罝	WT(Kg)	H	W	电动装罝	WT(Kg)
15	1/2	165	165	320	200	10	390	200	O 型	25	230	500	SMC-03	50
20	3/4	190	190	340	200	13	415	200	O 型	35	250	500	SMC-03	53
25	1	216	216	360	200	26	435	200	O 型	48	300	305	SMC-00	66
32	11M	229	229	370	250	28	455	200	0 型	59	305	305	SMC-0	70
40	11/2	241	241	395	300	52	465	200	O 型	76	585	305	SMC-0	94
50	2	292	292	430	300	60	501	300	A 型	85	650	460	ZA2-20	104
65	21/2	330	330	465	400	86	535	300	A 型	115	725	460	ZA2-20	130
80	3	356	356	515	500	103	575	300	A 型	127	800	460	ZA2-30	147
100	4	432	432	572	600	110	625	400	B 型	148	835	460	ZA2-30	175
150	6	559	559	773	600	287	790	400	B 型	325	895	460	ZA3-60	392
200	8	660	660	967	650	520	900	400	B 型	602	900	460	ZA2-60	625
250	10	787	787	1225	650	770	1090	600	C 型	890	970	460	ZA3-90	910
300	12	838	838	1350	700	910	1350	600	C 型	980	1135	460	ZA4-160	1090
350	14	889	889	1490	700	1045	1490	600	C 型	1180	1305	460	ZA4-160	1225
400	16	991	991	1590	750	1880	1640	800	D 型	1980	1515	460	ZA4-240	2060
450	18	1092	1092	1720	750	2050	1740	800	D 型	2090	1585	458	SMC-2	2150
500	20	1194	1194	1805	800	2230	1930	800	DA 型	2320	1625	610	SMC-3	2420
600	24	1397	1397	1945	800	2560	2005	800	DA 型	2680	1710	610	SMC-3	2710
700	28	1549	1549	2180	800	2910	2180	800	DB 型	3150	1815	610	SMC-4	3120
800	32	1778	1778	-	-	3050	-	-	-	-	1975	610	SMC-4	3300
900	36	2083	2083	-	-	3300	-	-	-	-	2370	610	SMC-4	3480

◆主要外形连接尺寸 PN15.0MPa/CLass900

DN(mm)	NPS(in)	Class 150		手动			蜗轮蜗杆传动				电动
DN(mm)	NPS(in)	L	L1	H	W	WT(Kg)	H	W	蜗轮蜗杆装罝	WT(Kg)	H	W	电动装罝	WT(Kg)
25	1	254	254	387	250	13	435	200	O 型	45	300	305	SMC-00	66
32	11/4	279	279	400	250	26	490	200	O 型	68	305	305	SMC-0	80
40	11/2	305	305	457	250	63	505	200	O 型	95	585	305	SMC-0	103
50	2	368	368	480	300	74	560	300	A 型	102	650	460	ZA2-20	116
65	21/2	419	419	500	300	108	590	300	A 型	127	775	460	ZA2-20	152
80	3	381	381	560	360	129	610	300	A 型	146	800	460	ZA2-30	173
100	4	457	457	575	400	138	690	400	B 型	182	835	460	ZA2-30	200
150	6	610	610	780	450	372	705	400	B 型	415	895	460	ZA3-60	478
200	8	737	737	980	500	650	930	600	C 型	720	900	460	ZA2-60	790
250	10	838	838	1170	550	960	1130	600	C 型	1020	920	460	ZA3-90	1143
300	12	965	965	1330	550	1021	1330	800	D 型	1120	1135	460	ZA4-160	1200
350	14	1029	1029	1520	600	1250	1480	800	D 型	1370	1305	460	ZA4-160	1430
400	16	1130	1130	1730	650	1430	1710	800	DA 型	1510	1585	460	ZA4-240	1610
450	18	1219	1219	1840	700	1625	1920	800	DA 型	1720	1625	456	SMC-2	1790
500	20	1321	1321	1920	800	1750	2080	800	DB 型	1890	1710	610	SMC-3	1940
