球阀系列

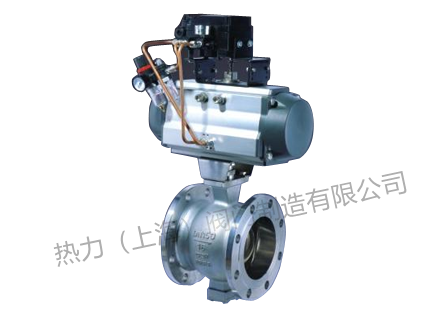

V型球阀
产品简介
产品概述 ◆执行标准 设计规范 连接法兰 结构长度 试验与检验 GB/T12237 API608 JB/T79.1-79.4 ASME B16.10 GB/T 13927 、ISO5208 产品特点 ◆ 特点 1、v型切口的球芯与金属阀座之间具有剪切作用，特别
订购热线：15901990488
021-57520210
产品介绍
产品概述
◆执行标准

设计规范

连接法兰

结构长度

试验与检验

GB/T12237
API608

JB/T79.1-79.4

ASME B16.10

GB/T 13927 、ISO5208
产品特点
◆特点
1、v型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质；
2、蜗轮传动V形切断球阀还具有调节并可靠定位能力，流星特性为近似百分比，可调范围广；
3、采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。

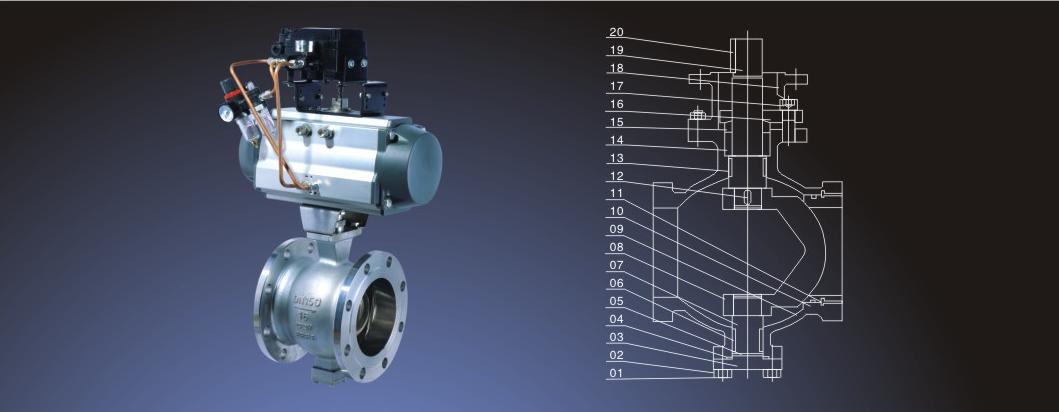

产品材料表
◆主要零件材料
序号
材料标准/零件名称
零件牌号
序号
材料标准/零件名称
材料牌号
碳钢
不锈钢
碳钢
不锈钢
GB
API
GB
API
GB
API
GB
API

01

双头螺柱

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

11

阀座

2Cr13 潘氮

A276-410 渗氮

lCr18Ni9Ti lCr18Ni 12Mo2Ti 渗氮

F304/F316/
F304L/F316L
渗氮

02

螺母

45

A194-2H

0Cr18Ni

A194-8M

12

球体键

40Cr

40Cr

1Cr17Ni2

1Cr17Ni2

03

底盖

25

A105

1Cr18Ni9Ti
1Cr18Ni
12Mo2Ti

F304/F316/
F304L/F316L

13

上阀杆轴承

PTFE;PPL

PTFE;PPL

PTFE;PPL

PTFE;PPL

04

垫圈

氟橡胶;PTFE;金属夹石墨

14

阀杆填料

石墨

05

止推轴承



金属夹PTFE



15

填料压环

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni
12Mo2Ti

F304/F316/
F304L/
F316L

06

下阀杆轴承



金属夹PTFE



16

填料压盖

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni
12Mo2Ti

CF8/CF8M/
CF3/CF3M

07

下阀杆

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni
12Mo2Ti

F304/F316/
F304L/F316L

17

螺钉

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

08

球体

ZG1Cr18Nt9Tl 渗氮

CF8渗氮

lCr18Ni9Ti 1Cr18Ni 12Mo2Ti渗氮

F304/F316/ F304L/F316L 渗氮

18

支架

WCB

WCB

WCB

WCB

09

阀体

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni
12Mo2Ti

CF8/CF8M/
CF3/CF3M

19

上阀杆

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni
12Mo2Ti

F304/F316/
F304L/
F316L

10

阀座O形圈

氟橡胶

氟橡胶

氟橡胶

氟橡胶

20

键

40Cr

40Cr

1Cr17Ni2

1Cr17Ni2
产品参数

◆主要外形连接尺寸 PN1.6 MPa

DN(mm)

50

65

80

100

125

150

200

250

300

400

500

L

124

145

165

194

210

229

243

297

338

520

600

H

102

114

127

152

184

219

273

360

395

470

580





手动

H1

107

125

152

178

300

330

398

495

580

670

840

E

-

-

-

-

-

-

116

116

171

257

257

F

-

-

-

-

-

-

350

350

400

400

400

W

230

40

400

650

1050

1050

600

600

800

800

800

WT(Kg)

12

16

22

35

58

74

205

322

460

864

1600

电动

H2

-

-

-

-

-

554

600

652

760

830

940

L1

-

-

-

-

-

235

235

235

259

400

410

气动

H3

274

379

389

479

552

666

736

926

1059

1393

1538

L2

270

405

405

576

576

776

776

776

1060

1360

1360

◆主要外形连接尺寸 PN2.5 MPa

DN(mm)

50

65

80

100

125

150

200

250

300

400

500

L

124

145

165

194

210

229

243

297

338

520

600

H

102

114

127

152

184

219

273

360

395

470

580





手动

H1

107

125

152

178

300

330

398

495

580

670

840

E

-

-

-

-

-

-

116

116

171

257

257

F

-

-

-

-

-

-

350

350

420

400

400

W

230

40

400

650

1050

1050

600

600

800

800

800

WT(Kg)

15

24

30

55

87

118

255

370

533

1030

2100

电动

H2

-

-

-

-

-

235

235

400

400

410

420

L1

-

-

-

-

-

74

350

350

420

400

400

气动

H3

340

379

452

479

646

666

814

1002

1059

1205

1295

L2

405

405

574

574

756

756

1060

1060

1060

1360

2840
