产品介绍

产品概述

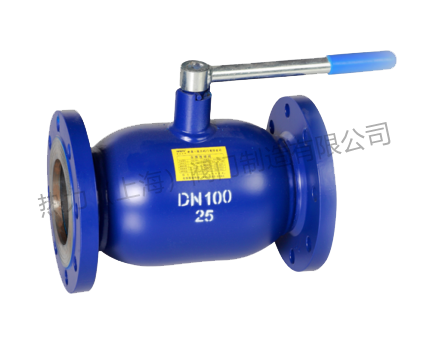

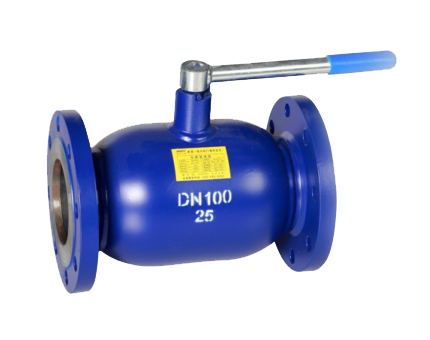

全焊接法兰式球阀概述

全焊接法兰式球阀，广泛应用于城市燃气的地下管线，天然气输送管线，调压站等领域。在过去的30多年里，通过不断的研究和创新，
以及对产品质量的精益求精。已嬴得世界30多个国家的信赖和好评。

全焊接法兰式球阀，由于阀门的整体结构采用全焊接的工艺结构，使阀门的内、外密封得到了极大的提高，阀门的重量得到了很大的降低(特别是DN300以下)使阀门的安装变得更为便捷，不仅降低了工程施工的成本，也节省了时间。

全焊接法兰式球阀，可以直接深埋地下。不用设置地下阀门控制室，这样操作者不需要进入地下，只需在地上用T型手柄进行传动操作即可，
非常方便，避免了以往由于设置地下阀门控制室而存在的不安全隐患。

全焊接法兰式球阀，可根据用户燃气管道的埋地深度，来为您设计不同的阀门高度。同时，也可根据用户对阀门连接端口的不同需要，
为您设计了多种端口连接方式，供您选择。

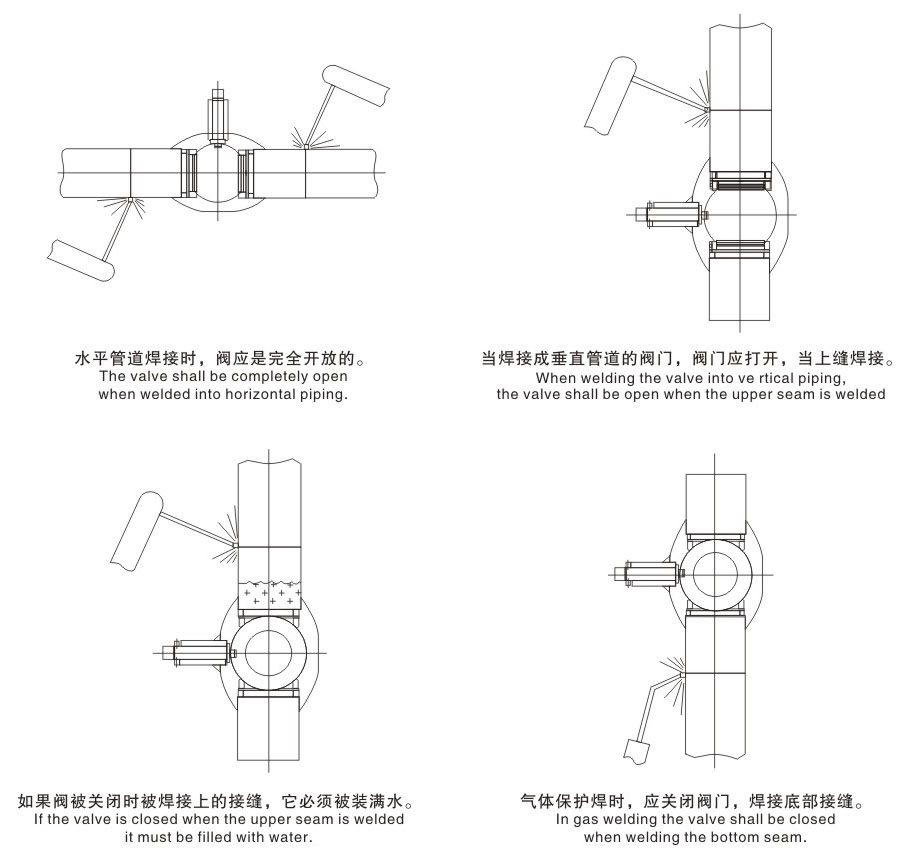

焊接球阀安装注意事项

　　1.拆去两端的保护盖，检查阀孔是否有故障、是否干净。如有异物清理干净，避免沟槽和球体之间的异物损坏阀座密封面。

　　2.试着打开和关闭球阀几次，确认球阀能否正常工作。

　　3.在将球阀安装至管线之前，应将管子焊接表面擦扫干净。安装球阀时，不用特别注意球阀的安装方向(任一端都可安装在上游端)。

　　4.将要焊接的球阀打开，避免在焊接过程中焊渣进入阀内。

　　5.焊接完成后，等阀门完全冷却后再进行阀门开关操作。

　　6.当安装涡轮涡杆执行机构时(阀门尺寸DN200及以上或特殊定制)，先根据阀门开关位罝，参照箭头指示方向(关，开)调整执行机构开度位罝，使执行机构箭头指示开关方向和阀门开关位罝保持一致；将执行机构与阀体的标准法兰正确对接，并适当调整限位螺栓(打开底部黑色保护帽，松动固定螺母，用适合的六角扳手调整限位螺栓，完成后上紧固定螺母，安好黑色保护帽)的位罝使阀门可以完全关闭和打开，可以参考箭头指示方向(箭头必须完全水平或垂直)。

埋地工况设计

　　用于埋地工况的阀门，设置阀门加长杆、维护用加长管（两侧通道排气管+两侧阀座注脂管+阀体底部排污管）和控制阀，使阀门操作位置至于地面上方便于操作的位置。阀门表面耐腐蚀沥青涂覆保护或环氧树脂保护、现场管道跨接及阴极保护措施，适应埋地使用环境。
产品特点:

◆阀体结构

1、阀体采用全焊接结构，不会有外部泄漏等现象，阀门结构更紧凑，便于安装施工。

2、低操作扭矩：阀门采用具有自润滑的背衬PTFE的金属轴套，摩擦力矩小，确保阀门在低扭矩的情况下进行操作。

3、双截断和排泄功能(DBB)：阀门处在关闭位置而且球体的两侧同时受压，阀体中腔的介质（气体或液体）可以从排泄阀处泄放(AP16D第10节)。

4、双活塞效应阀座结构设计：阀座的两侧在压力的作用下均可密封（双活塞效应），双面密封的阀座设计特点在于一旦上游阐座损坏而泄漏，介质压力进入阀腔作用于下游侧，将阀座推向球体紧密接触，使下游阀座照样能密封。

5、可靠的阀座密封：采用浮动阀座结构，阀座可以沿阀门的中轴线自由浮动。阀门为双向密封，在低压条件下，通过问座后的弹簧加载获得初始密封。随着管线压力的增加，补充了阀座圈后的弹簧力，使阀座与球体保持紧密接触，达到可靠的密封效果。阀座密封采用组台密封结构，初级密封能有效地防止固体颗粒对密封面的损坏，次级密封是橡胶圈密封，能保证阀门选到“零”泄漏的密封要求。根据运行工况．阀座亦可采用嵌入聚合体工程塑料密封件。

6、紧急阀座密封系统阀门的阀座设计有紧急密封系统。当软密封面受损出现微量泄漏时，通过辅助密封注射系统，当现场管线带压下向阀门密封面注射密封剂，起到暂时的辅助密封。当输送的介质中含有少量固体颗粒时，为保护密封面或降低操作扭矩，可通过该注射系统注射清洗剂或润滑剂，对密封面进行必要的清洗或润滑处理。同时在注脂阀底部设计有一单向阀．确保介质不会从该位置泄漏。

7、轻便快捷的操作方式：手动采用新型蜗轮组合操作方式，比普通管网式蜗轮箱操作更快捷轻便，方便现场操作。固定球阀执行机构为手动、气动、电动、气液联动等供用户选配。工厂负责总体装配质量、运输、现场调试等。

◆全焊接法兰式球阀适用范围

城市煤气：煤气输出管道、主干线及各支线供应管道等。

集中供热：大型供热设备输出管线、主干线、直线。

热交换机：管道及各回路启闭。

钢铁厂：各种流体管道、废气排放道、煤气和热力供应管道、燃料供应管道等。

各种工业设备：各种热处理管道、各种工业煤气和热力管道。

设计规范	API6D、ASMEB 16.34
材质	碳钢（A105）系列、奥氏体不锈钢系列、低温钢（LF9/LF2）系列
压力温度等级	ASMEB16.34、 API608
结构长度	ASMiB16.10、 GB12221
对焊端形式	ASME B1 625、 ASME B31.4/31.8
法兰形式与尺寸	ASMEB16.47、 ASMEB16.5、 MSSSP-4、 BS、 DIN、 JIS、 GB、 JB、 HG、 SH
检验与试验	API598、 API6D、 GB13927
耐火试验	API607、 PAI6FA
驱动方式	手动、电动、气动、液动、气渡联动（按客户要求）

产品材料表
执行标准

设计与制造：API 6D

结构厂：API 6D

压力试验：API 6D

零件号	零件名称	零件号	零件名称
1	中体	19	支撑板(上）
2	左/右体	20	支撑板（下）
3	阔盖	21	衬套
4	球体	22	衬套
5	阀座	23	支撑座
6	密封圈	24	吊耳
7	防火垫	25	螺钉
8	弹簧	26	螺钉
9	O 型圈 1	27	0型圈
10	〇型圈2	28	0型圈
11	阀座压圈	29	止推垫
12	挡圈	30	销
13	上阀杆	31	注脂阀
14	键	32	注脂阀
15	螺钉	33	放空阀
16	填料垫	34	隔离阀
17	隔环	35	排污阀
18	连接键	36	泄放阀

阀门所带袖管与管道常用钢管（Q235B和20# 刚）的可焊性说明

袖管材料/焊接/管道材料	Q235B	20#	16Mn
WCB	J507(E5015),H10MN2,TIG R40
Q235B	J427(E4315),H08A,H08MnA		N/A
20#			N/A
16Mn			J507(E5015),H10MN2

焊接结构特性
　　1、阀体通过一条环焊缝将主阀体和侧体焊接成一体。
　　2、阀体焊接采用埋弧自动焊和U型焊接坡口，配台以空冷或风冷方式进行焊接，红外线焊接层温度控制，多道焊接层，确保焊接层的成焊质。
　　3、采用超窄间隙焊设计结构，符台ASM正规范中关于免于焊后热处理的焊接工艺结构的规定。
　　4、焊接时采用专用焊剂，颗粒度较细，脱渣性好，满足高强韧性焊缝金属性能。
　　5、百分百的无损检测工序，以及按NACE抗硫要求进行表面硬度检测．确保焊接质量。
产品参数

缩径 PN25/PN40 MPa

DN(mm)	NPS(in)	d1	d	D	D1	L	H	W
15	40	10	15	21	42	210	64	129
20	40	15	20	27	42	230	64	129
25	40	20	25	34	48	230	76	159
32	40	25	32	42	60	260	85	159
40	40	32	38	48	76	300	95	245
50	40	40	48	60	89	300	124	245
65	25	50	60	76	114	300	162	320
80	25	65	73	89	140	300	175	320
100	25	80	98	114	168	325	192	450
125	25	100	125	141	203	325	205	450
150	25	125	152	168	219	350	225	450
200	25	150	199	219	273	400	245	1000
250	25	200	253	273	351	560	285	1000
300	25	250	301	325	456	635	348	1500

注：基本型号：PN25，但如需要PN16，请在压力选项上注明。DN150以上根据客户需要可选择蜗轮操作。

主要外形连接尺寸 PN25/PN40MPa

DN(mm)	NPS(in)	d	D	D1	L	H	W
15	40	15	21	42	210	64	129
20	40	20	27	48	230	64	129
25	40	25	34	60	260	76	159
32	40	32	42	76	260	85	159
40	40	38	48	89	300	95	245
50	40	48	60	114	300	124	245
65	25	60	76	140	300	162	320
80	25	73	89	168	300	175	320
100	25	98	114	203	325	192	450
125	25	125	141	219	355	205	450
150	25	152	168	273	400	225	450
200	25	199	219	351	560	245	1000
250	25	253	273	457	635	285	1000
