【产品用途】

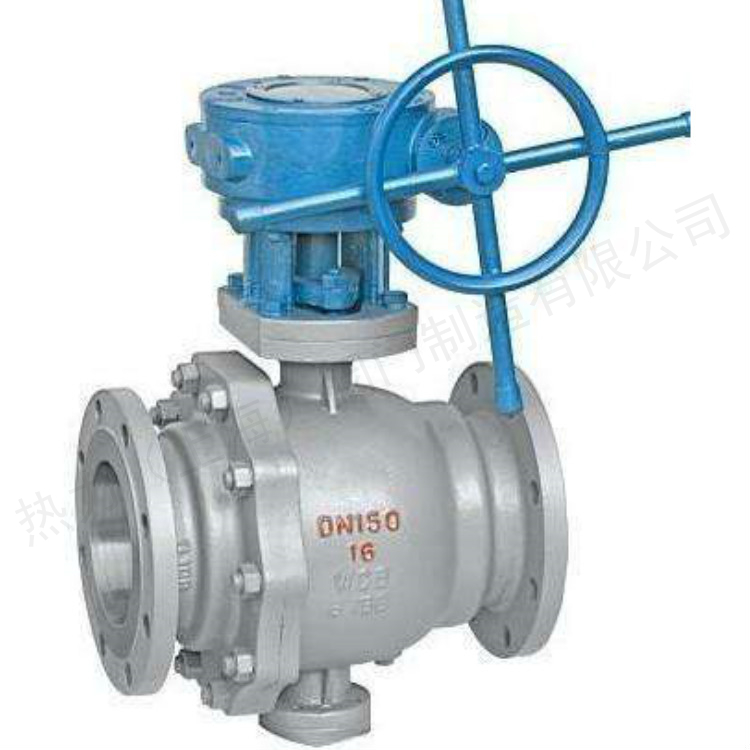

热力（上海）阀门制造有限公司Q47F固定球阀
适用于化工、石油、天然气、冶金等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。

【阀门型号】

固定球阀型号有：Q47F-16c、Q47F-16p、Q347F-16p、Q347F-16c、Q647F-16c、Q647F-16p、Q747F-16c、Q747F-16p、Q947F-16c、Q947F-16p等。

【产品特点】

1、阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能。

2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。

3、枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛。

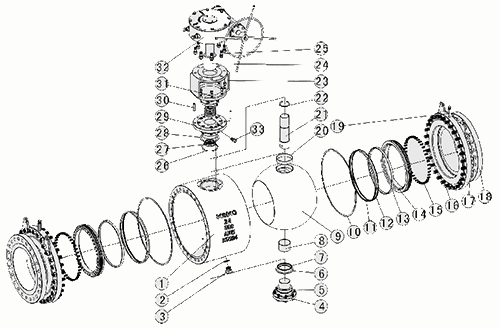

【结构示意图】

图中标注数字解析：1表示球体，2、25表示轴衬，3表示密封圈，4表示阀座，5、9、22、31表示O型圈，6表示防火垫，7表示支撑圈，8、27表示弹簧，
10、23表示注脂阀，11、17、21、32表示垫片，12表示阀盖，13表示螺柱，14表示螺母，15、18、34表示螺钉，16表示螺塞，19表示球，20表示底盖，
24表示阀体，26表示排泄阀，28表示键，29表示阀杆，30表示止推轴承，33表示上阀杆座，35表示填料，36表示填料压套，37表示压板，
38、39、41表示螺栓，40表示支架，42表示驱动结构。

【性能参数】
