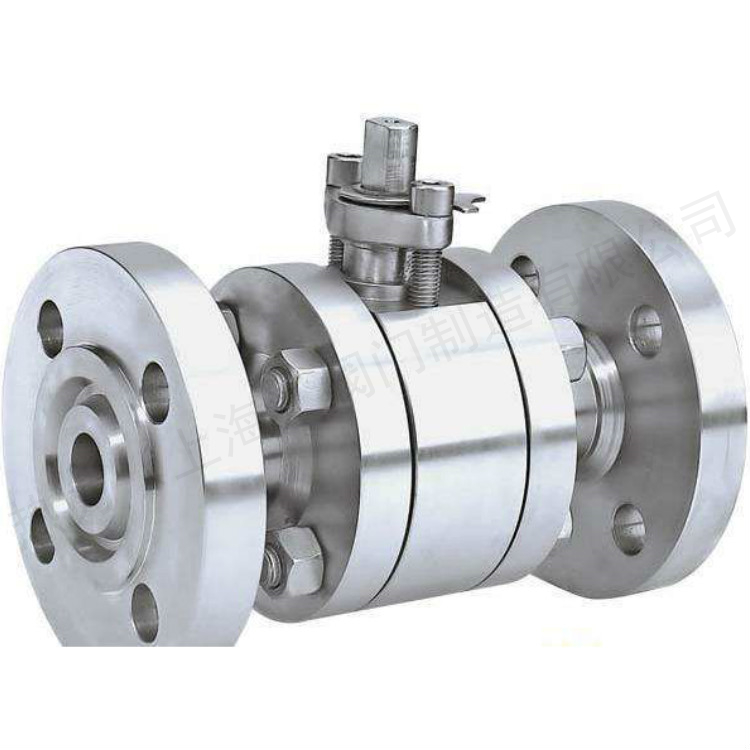

浮动式锻钢球阀介绍

　　浮动式锻钢球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。可以全通径电动球阀、90℃角、球阀开关轻便，体积小，可以做成大口径，密封可靠，
结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。锻钢球阀分类：低压锻钢球阀，高压锻钢球阀。

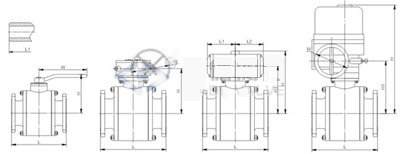

一、浮动式锻钢球阀  Q(3、6、7、8、9)4（6）1F(Y、N、P)

尺寸及重量    PN1.6MPa CLASS 150 10K(JIS)

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200	250
NPS	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10
150LB法兰Flange	L	108	117	127	-	165	178	190	203	229	356	394	457	-
1.6MPa法兰Flange	L	130	140	150	165	180	200	200	250	280	320	360	400	-
10K(JIS)法兰Flange	L	108	117	127	-	165	178	190	203	229	365	394	457	533
对焊Butt Welding	L1	140	152	165	-	190	216	241	282	305	381	403	419	-
手动Hand –Operated	H	73	78	86	-	102	130	142	191	200	226	242	285	-
	W	130	130	160	-	180	230	400	400	460	750	750	900	-
	Kg	3	4	6	-	12	15	19	22	46	65	85	127	-
涡轮蜗杆传动Worm GearOperated	H	-	-	-	-	-	-	-	-	-	-	260	300	-
	W	-	-	-	-	-	-	-	-	-	-	400	600	-
	型号Type	-	-	-	-	-	-	-	-	-	-	A	B	-
	Kg	-	-	-	-	-	-	-	-	-	-	110	175	-
气动Air –Operating	H	203	234	242	-	326	354	366	415	485	607	623	742	-
	H1	125	139	147	-	195	223	235	284	328	398	414	498	-
	L1	326	326	347	-	420	426	426	590	523	610	610	885	-
	L2	136	136	181	-	181	257	257	257	287	378	378	530	-
	型号Type	AG06	AG09	AG09	-	AG13	AG13	AG13	AG13	AW13	AW17	AW17	AW20	-
	Kg	6.1	6.3	8.1	-	14.1	16.6	38.0	42.1	53.0	93.5	105.2	207.8	-
电动ElectricDriving	H	-	-	-	-	-	432	443	454	493	574	646	678	-
	H1	-	-	-	-	-	337	348	359	398	424	496	528	-
	W	-	-	-	-	-	190	190	190	190	400	400	400	-
	型号Type	-	-	-	-	-	Q60-1	Q60-1	Q60-1	Q60-1	Q120-1	Q120-1	Q120-1	-
	Kg	-	-	-	-	-	23	25	60	75	97	162	226	-

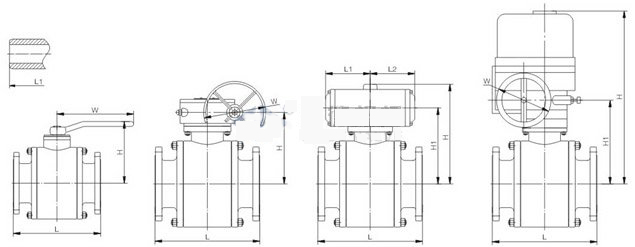

二、浮动式锻钢球阀  Q(3、6、7、8、9)4（6）1F(Y、N、P)

尺寸及重量   PN2.5MPa 4.0MPa CLASS300 20K(JIS)

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200	250
NPS	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10
300LB法兰Flange	L	140	152	165	-	190	216	241	282	305	381	403	502	-
2.5MPa法兰Flange	L	130	140	150	165	180	200	220	250	320	400	400	550	-
4.0MPa法兰Flange	L	130	140	150	180	200	220	250	280	320	400	400	550	-
20K(JIS)法兰Flange	L	140	152	165	-	190	216	241	283	305	381	403	502	568
对焊Butt Welding	L1	140	152	165	-	190	216	241	282	305	381	403	502	-
手动Hand –Operated	H	73	80	86	-	102	136	164	191	223	240	253	307	-
	W	140	140	180	-	230	240	400	400	750	750	900	1000	-
	Kg	4	6	6.8	-	11.2	18.3	32	38	78	85	102	125	-
涡轮蜗杆传动Worm GearOperated	H	-	-	-	-	-	-	-	-	-	-	325	387	-
	W	-	-	-	-	-	-	-	-	-	-	400	600	-
	型号Type	-	-	-	-	-	-	-	-	-	-	A	B	-
	Kg	-	-	-	-	-	-	-	-	-	-	148	196	-
气动Air –Operating	H	204	236	242	-	326	359	388	415	508	621	675	824	-
	H1	126	141	147	-	195	228	257	284	351	412	466	580	-
	L1	326	326	347	-	420	426	426	590	523	610	610	885	-
	L2	136	136	181	-	181	257	257	257	287	378	378	530	-
	型号Type	AG06	AG09	AG09	-	AG13	AG13	AG13	AG13	AW13	AW17	AW17	AW20	-
	Kg	6.2	6.4	8.5	-	16.9	20.9	42.5	52.7	77.9	107.0	130	220	-
电动ElectricDriving	H						432	443	454	493	574	646	678	-
	H1						337	348	395	398	424	496	528	-
	W						190	190	190	190	400	400	400	-
	型号Type						Q60-1	Q60-1	Q60-1	Q60-1	Q120-1	Q120-1	Q120-1	-
	Kg						23	35	60	75	100	170	245	-

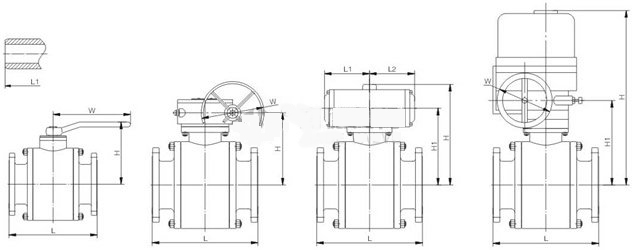

三、浮动式锻钢球阀  Q(3、6、7、8、9)4（6）1F(Y、N、P)

尺寸及重量   PN2.5MPa 4.0MPa CLASS300 20K(JIS)

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200
NPS	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8
400LB法兰Flange	L	165	190	216	-	241	292	330	356	406(432)	-	-	-
6.4MPa法兰Flange	L	165	190	216	229	241	292	330	356	432	508	559	660
10.0MPa法兰Flange	L	165	190	216	229	241	292	330	356	432	508	559	660
对焊Butt Welding	L1	165	190	216	-	241	292	330	356	406(432)	-	-	-
手动Hand –Operated	H	73	80	86	-	110	142	171	185	220	-	-	-
	W	160	160	230	-	400	400	650	650	800	-	-	-
	Kg	4.5	6.2	7.5	-	12.5	26.1	38	44	65	-	-	-
涡轮蜗杆传动Worm GearOperated	H	-	-	-	-	-	-	-	182	217	-	-	-
	W	-	-	-	-	-	-	-	280	400	-	-	-
	型号Type	-	-	-	-	-	-	-	O	A	-	-	-
	Kg	-	-	-	-	-	-	-	50	95	-	-	-
气动Air –Operating	H	229	236	242	-	266	366	395	470	601	-	-	-
	H1	134	141	147	-	171	235	264	313	392	-	-	-
	L1	283	283	283	-	350	590	590	523	610	-	-	-
	L2	136	181	181	-	181	257	257	287	378	-	-	-
	型号Type	AG09	AG09	AG09		AG09	AG13	AG13	AG13	AW17	-	-	-
	Kg	6.5	6.8	9.3	-	17.8	33.6	45.1	55.3	81.3	-	-	-
电动ElectricDriving	H	-	-	-	-	-	500	520	545	558	--	-	-
	H1	-	-	-	-	-	350	370	395	408	-	-	-
	W	-	-	-	-	-	190	1900	190	190	-	-	-
	型号Type	-	-	-	-	-	Q120-1	Q120-1	Q120-1	Q120-1	-	-	-
	Kg	-	-	-	-	-	26	41	72	92	-	-	-

( )内PN10.0MPa、 Class600尺寸
