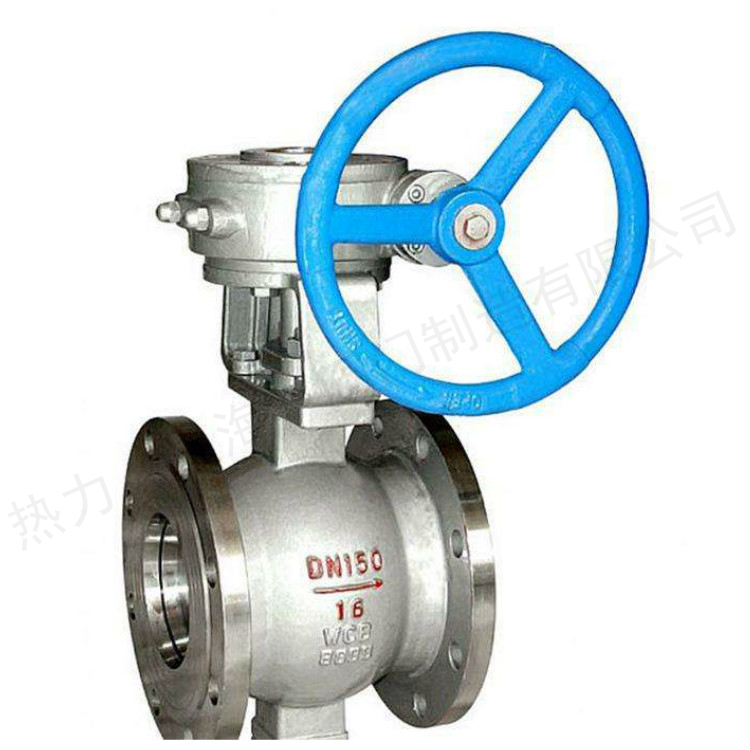

铸钢V型球阀VQ347H/F

产品简介

V型球阀介绍 V型球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的

订购热线：15901990488
021-57520210

在线咨询

产品介绍

V型球阀介绍

V型球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，
对介质具有强有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，
它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，
广泛使用于工业过程自控系统中。

产品特点

1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。
2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。
3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球面镀硬铬或喷焊、
离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好耐腐蚀，适应范围广。
4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。
5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，
所以它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。

设计标准

1、法兰标准：GB/T?9113.1-2010、JB/T?79.1-1994、HG?20592-2009 ASME?B?16.5?EN?1092-1:?2001
2、压力一温度额定值：GB/T?12224-2007?ASME?816.34-2003?IS0?7005-1
3、结构长度标准：对夹式：企业标准法兰式：ISA?S75.04-1995，IEC/DIN?534-3-2
4、适应温度范围： -29℃一1?500C常温型一2goC_2500C中温型一2goC_3500C高温型
5、密封与强度试验标准
强度及密封试验标准：GB/T?4213-2007
硬密封等级：用户无特殊要求时按下表标准，用户要求时可以按GB/T?4213-2007?V级标准执行。强度试验压力是按公称压力的1?5倍，
填料及法兰处密封试验是按公称压力的1?1倍压力进行，阀座密封是按最大使用压差来进行试验，
当最大使用压差不明确时按1.OMPa（水压）试验，当最大压差小于0.6MPa时按0.6MPa压力进行试验，介质是带有缓蚀阻垢剂的水进行试验
