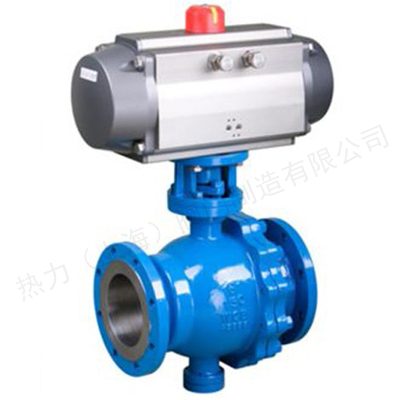

Q647F/H 气动固定式球阀

						气动固定式球阀 产品概述

						本公司生产的气动固定式球阀是由角行程气动执行器与固定式球阀组成,采用上下阀杆固定阀芯(轴支式)和可动密封座设计,工作更稳定。
						气动固定式球阀可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,
						并送出二对无源触点信号指示阀门的开关。气动固定式球阀具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。
						尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。气动固定式球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

						气动固定式球阀 主要特点

						1、气动固定式球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
						2、阀门可采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。
						3、气动固定式球阀采用全通径或缩径设计,流通阻力小。
						4、金属硬密封气动固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。
						5、气动固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。
						6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。
						7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。
						8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。
						9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。

						气动固定式球阀 主要技术参数

						阀体



								|
									阀体形式 |

									两段式铸造阀体 |


								|
									公称通径 |

									DN50~1000mm |


								|
									公称压力 |

									PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150 300 600 900 LB;JIS 10 20 30 40 K |


								|
									连接形式 |

									法兰式 |


								|
									法兰标准 |

									JIS、ANSI、GB、JB、HG等 |


								|
									阀盖形式 |

									一体式 |


								|
									压盖型式 |

									螺栓压紧式 |


								|
									密封填料 |

									V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |




						阀内件


						执行机构



								|
									执行器型号 |

									GT、SR、ST、AT、AW系列单双作用气动执行器 |


								|
									供气压力 |

									0.4~0.7MPa |


								|
									气源接口 |

									G1/4"、G1/8"、G3/8"、G1/2" |


								|
									环境温度 |

									-20~+90℃ |


								|
									作用形式 |

									单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
									双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |


								|
									可配附件 |

									定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |



					注:如需详细执行器参数,请进入气动执行器页面进行查阅。

						气动固定式球阀 主要零件材料



								|
									1 |

									底座 |

									WCB、CF8、CF8M、CF3M |


								|
									2 |

									左阀体 |

									WCB、CF8、CF8M、CF3M |


								|
									3 |

									下阀轴 |

									2Cr13、304、316、316L |


								|
									4 |

									右阀体 |

									WCB、CF8、CF8M、CF3M |


								|
									5 |

									球体 |

									2Cr13、304、316、316L |


								|
									6 |

									密封圈 |

									PTFE、PPL、304、316、316L |


								|
									7 |

									弹簧 |

									65Mn、不锈钢 |


								|
									8 |

									销 |

									25、35、45 |


								|
									9 |

									上阀轴 |

									2Cr13、304、316、316L |


								|
									10 |

									支架 |

									WCB、CF8、CF8M、CF3M |


								|
									11 |

									填料压板 |

									WCB、CF8、CF8M、CF3M |


								|
									12 |

									执行器 |

									根据客户要求提供配置 |




						气动固定式球阀 主要性能指标



								|
									公称通径 DN(mm) |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |

									350 |

									400 |

									450 |

									500 |

									600 |

									700 |

									800 |

									900 |

									1000 |


								|
									允许压差(MPa) |

									≤ 公称压力 |


								|
									动作范围 |

									0~90° |


								|
									泄露量Q |

									软密封VI级、硬密封IV级、符合ANSI B16.104标准 |


								|
									基本误差 |

									带定位器:小于全行程的±2% |


								|
									回差 |

									带定位器:小于全行程的2% |




						气动固定式球阀 主要性能规范



								|
									试验压力(MPa) |

									公称压力(MPa) |

									压力级(class) |

									JIS(K) |


								|
									1.6 |

									2.5 |

									4.0 |

									6.4 |

									10.0 |

									150 |

									300 |

									600 |

									10K |

									20K |


								|
									强度试验 |

									2.4 |

									3.75 |

									6.0 |

									9.6 |

									15.0 |

									3.0 |

									7.5 |

									16.5 |

									2.4 |

									3.8 |


								|
									密封试验 |

									1.76 |

									2.75 |

									4.4 |

									7.04 |

									11.0 |

									2.2 |

									5.5 |

									12.1 |

									1.5 |

									2.8 |


								|
									气密试验 |

									0.4~0.7MPa |




						气动固定式球阀 连接尺寸




								|
									公称通径 DN(mm) |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |

									350 |

									400 |

									500 |

									600 |

									700 |


								|
									L |

									130 |

									140 |

									150 |

									165 |

									180 |

									200 |

									220 |

									250 |

									280 |

									320 |

									360 |

									400 |

									630 |

									750 |


								|
									H |

									- |

									- |

									- |

									- |

									- |

									- |

									335 |

									385 |

									430 |

									470 |

									590 |

									700 |

									780 |

									950 |


								|
									H1 |

									根据所配执行机构而定,配置执行器不同,连接尺寸也不同 |


								|
									A |


								|
									D |

									165 |

									185 |

									200 |

									220 |

									250 |

									285 |

									340 |

									405 |

									460 |

									520 |

									580 |

									705 |

									840 |

									910 |


								|
									D1 |

									125 |

									145 |

									160 |

									180 |

									210 |

									240 |

									295 |

									355 |

									410 |

									470 |

									525 |

									650 |

									770 |

									840 |


								|
									D2 |

									99 |

									118 |

									132 |

									156 |

									184 |

									211 |

									266 |

									319 |

									370 |

									435 |

									485 |

									608 |

									718 |

									788 |


								|
									n-φd |

									4-18 |

									4-18 |

									8-18 |

									8-18 |

									8-18 |

									8-22 |

									12-22 |

									12-26 |

									12-26 |

									12-26 |

									12-30 |

									12-34 |

									12-41 |

									12-41 |




						注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

			 |
