电动调节球阀

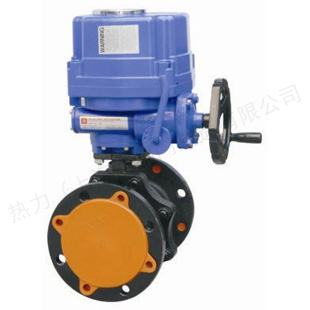

						热力阀门电动调节球阀采用HQ型智能电动执行器及二通球阀阀体组成,适用于两位切断、调节的场合,执行器可采用国产或进口执行器,采用一体化结构,电动执行机构内置伺服系统,
						输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,智能型电动球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠,含颗粒,
						纤维性质的场合。目前电动调节球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

						电动调节球阀主要技术参数

						阀体



								|
									阀体形式 |

									直通铸造球阀 |


								|
									公称通径 |

									DN15~300mm |


								|
									公称压力 |

									PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K |


								|
									法兰标准 |

									JIS、ANSI、GB、JB、HG等 |


								|
									连接形式 |

									法兰式、螺纹式 |


								|
									阀盖形式 |

									一体式 |


								|
									压盖型式 |

									压盖压紧式 |


								|
									密封填料 |

									V型聚四氟乙烯填料、柔性石墨填料等 |




						阀内件


						执行机构



								|
									执行器型号 |

									DSR、3810R、DZW、HQ、PSQ |


								|
									主要技术参数 |

									电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC |


								|
									防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄 |


								|
									环境温度:-25~+70℃、环境湿度:≤95% |



					注:如需详细执行器参数,请进入电动执行器页面进行查阅。

						电动调节球阀主要性能指标



								|
									公称通径 DN(mm) |

									15 |

									20 |

									25 |

									32 |

									40 |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |


								|
									额定流量系数KV |

									21 |

									38 |

									72 |

									112 |

									170 |

									273 |

									384 |

									512 |

									940 |

									1452 |

									2222 |

									3589 |

									5128 |

									7359 |


								|
									允许压差(MPa) |

									≤ 公称压力 |


								|
									动作范围 |

									0~90°、0~360° |


								|
									泄露量Q |

									按GB/T4213-92,小于额定KV0.01% |


								|
									基本误差 |

									±1% |


								|
									回差 |

									±1% |


								|
									死区 |

									≤1%(可调) |


								|
									可调范围 |

									250:1 |

									350:1 |




						电动调节球阀主要零件材料



								|
									1 |

									左阀体 |

									WCB、CF8、CF8M、CF3M |

									  |


								|
									2 |

									右阀体 |

									WCB、CF8、CF8M、CF3M |


								|
									3 |

									阀座 |

									PEFE、PPL、304、316 |


								|
									4 |

									球体 |

									2Cr13、304、316 |


								|
									5 |

									阀杆 |

									2Cr13、304、316 |


								|
									6 |

									密封填料 |

									PTFE/柔性石墨 |


								|
									7 |

									填料压盖 |

									WCB、CF8、CF8M、CF3M |




						电动调节球阀连接尺寸




								|
									公称通径 DN(mm) |

									15 |

									20 |

									25 |

									32 |

									40 |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |


								|
									L |

									130 |

									140 |

									150 |

									165 |

									180 |

									200 |

									220 |

									250 |

									280 |

									320 |

									360 |

									400 |

									630 |

									750 |


								|
									H |

									44.5 |

									49 |

									55 |

									65 |

									65 |

									75 |

									90 |

									95 |

									115 |

									127 |

									140 |

									172.5 |

									310 |

									350 |


								|
									H1 |

									根据所配执行机构型号而定 |


								|
									D |

									95 |

									105 |

									115 |

									140 |

									150 |

									165 |

									185 |

									200 |

									220 |

									250 |

									285 |

									340 |

									405 |

									460 |


								|
									D1 |

									65 |

									75 |

									85 |

									100 |

									110 |

									125 |

									145 |

									160 |

									180 |

									210 |

									240 |

									295 |

									355 |

									410 |


								|
									D2 |

									46 |

									56 |

									65 |

									76 |

									84 |

									99 |

									118 |

									132 |

									156 |

									184 |

									211 |

									266 |

									319 |

									370 |


								|
									n-φd |

									4-14 |

									4-14 |

									4-14 |

									4-18 |

									4-18 |

									4-18 |

									4-18 |

									8-18 |

									8-18 |

									8-18 |

									8-22 |

									12-22 |

									12-26 |

									12-26 |


								|
									A、A1 |

									根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |




			 |
