球阀系列

主页 > 产品中心 > 球阀系列 >

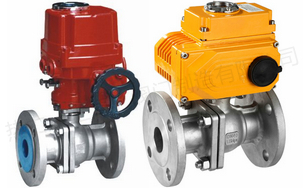

不锈钢电动球阀

产品简介

产品名称：不锈钢电动球阀产品型号： Q941F 驱动方式：电动,气动,手动,涡轮连接形式：法兰,螺纹结构形式：全通径,缩径密封结构：软密封,硬密封压力范围： 1.6MPa-16MPa 公称通径

订购热线：15901990488
021-57520210

在线咨询

产品介绍

产品名称：	不锈钢电动球阀	产品型号：	Q941F
驱动方式：	电动,气动,手动,涡轮	连接形式：	法兰,螺纹
结构形式：	全通径,缩径	密封结构：	软密封,硬密封
压力范围：	1.6MPa-16MPa	公称通径：	DN15-200
常用材质：	WCB,不锈钢等	铭牌：	热力（上海）阀门制造有限公司品牌

产品说明

不锈钢电动球阀,不锈钢防爆电动球阀是球阀与电动执行器通过机械的连接而成的，继承了球阀的特性，并且采用电动执行器在精度与效率上得到了提升，整个阀门通过球体绕垂直于通道轴旋转90°来控制启闭的，在管道中主要取到了改变介质流动方向，切断，分配等作用，目前随着V型O型电动球阀的推出，使得此阀门在性能与控制介质上得到了扩展，从之前的用来做开关、切断阀，到现在的节流、控制流量等效果。常用的电动执行器有多回转式、单回转式、智能型、角行程执行器、直行程电动执行器、防爆执行器、精小型执行器等，球阀主要有三通球阀、浮动式球阀、O型球阀、固定式球阀、V型球阀等。

不锈钢电动球阀原理
电动球阀是通过球阀阀体结构为旋转90度的阀芯，电动执行器为输入0-10毫安的标准信号，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，电机组带动齿轮涡轮蜗杆转角力矩，以开关和调节阀门。主要还是靠电动执行器的电流量来调节操作的。采用一体化结构，以单相电源AC220V和直流电源24VDC即可控制运转。适用与切断、调节，阀门与执行器采用了采用直连的形式，对流体介质的流量、压力、温度、液位等参数的控制。

运用场合
不锈钢电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含纤维、微小固体颗料等介质。广泛用于化工、石油、造纸、电站、冶金、轻工、制冷等工业领域。

产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

执行器参数：电源电压、控制方式、控制信号、作用方式等系列参数。

特点优势
启闭迅速、轻便、流体阻力小、结构简单、相对体积小、重量轻、便于维修、密封性能好、连线简单，结构紧凑、尺寸小、动作稳定可靠等优点。根据选用不用的型号的电动球阀在优势上有所不同，比如V型具有调节的能力，衬氟电动球阀具有耐耐腐蚀密封性强等优势，客户需要根据自身的情况来选择适用的不锈钢电动球阀。

技术参数和性能

电动执行器技术参数		电动球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6、2.5、4.0、6.4、10MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	碳钢、不锈钢
动作范围	0～90°±5°	阀体材质	碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、金属密封
手动操作	附带手柄操作	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
限位	电气、机械二重限位	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 Exd Ⅱ BT6)	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	连线简单，结构紧凑、阻力小、动作稳定

理想流量特性表：

公称通径（DN）	不同开度角下的Kv值
温度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

主要规格参数：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可调动作范围	0-90o
允许压差△P	小于公称压力(1.6MPa)
泄漏量Q	按AP1598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250：1							350：1
配用执行机构	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

主要外形及连接尺寸：

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
