产品名称：

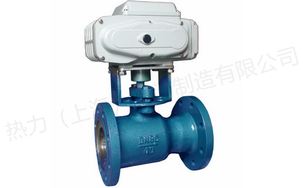

电动高温球阀

  产品型号：

QJ941M

  驱动方式：

电动,气动,手动,涡轮

  连接形式：

法兰

  结构形式：

一体式

  密封结构：

软密封,硬密封

  压力范围：

1.6MPa-6.4MPa

  公称通径：

DN15-300

  常用材质：

WCB,不锈钢等

  铭牌：

热力（上海）阀门制造有限公司品牌

序号

零部件名称

材料

1

阀体

球墨铸铁、碳素钢、铸不锈钢、304、316

2

密封圈

(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃

3

球

不锈钢

4

填料

PTFE

5

填料压盖

QT450－10球墨铸铁

6

阀杆

碳素钢、铬不锈钢

7

手柄

碳钢

型号

公称压力
(MPa)

强度试验压力
(MPa)

密封试验压
(MPa)

适用温度
(℃)

适用介质

QJ941M/F-16C/P

1.6

2.4

1.8

-28～+600 (M/F)

导热油、水、蒸汽、气体、油品、酸类腐蚀性介质、醋酸类腐蚀性介质

QJ941M/F-16C/P

2.5

3.8

2.8

-28～+600 (PPL）

型号

规格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ941M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24
