球阀系列

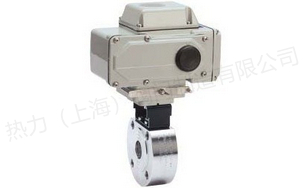

电动对夹式球阀
产品简介
产品名称： 电动对夹式球阀 产品型号： Q971F 驱动方式： 电动,气动,手动,涡轮 连接形式： 对夹式 结构形式： O型,V型 密封结构： 软密封,硬密封 压力范围： 1.6MPa-6.4MPa 公称通径： DN
订购热线：15901990488
021-57520210
产品介绍
 产品名称：

电动对夹式球阀

  产品型号：

Q971F

  驱动方式：

电动,气动,手动,涡轮

  连接形式：

对夹式

  结构形式：

O型,V型

  密封结构：

软密封,硬密封

  压力范围：

1.6MPa-6.4MPa

  公称通径：

DN15-200

  常用材质：

WCB,不锈钢等

  铭牌：

热力（上海）阀门制造有限公司品牌









产品说明






























电动对夹式球阀,电动薄型对夹式球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

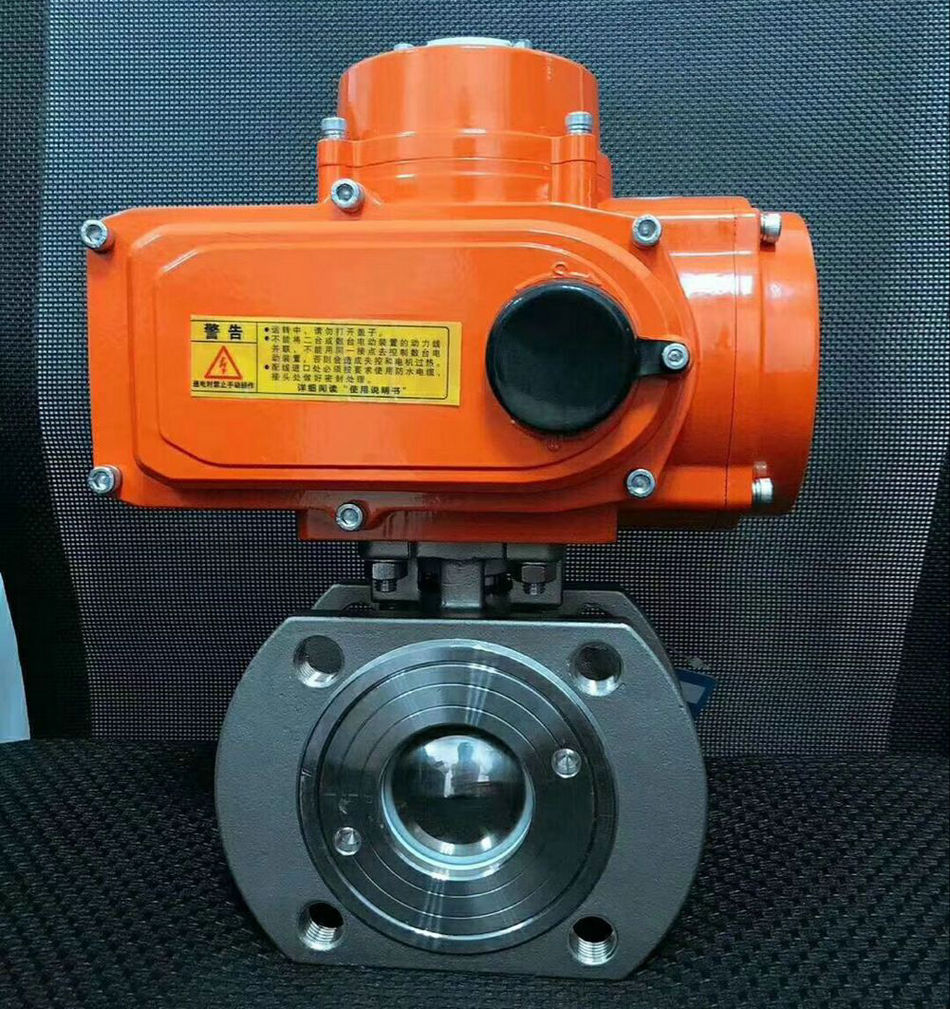

电动对夹式球阀实物图片






 技术参数：








电动执行器技术参数




电动薄型球阀阀体参数








电源




AC110、220、380V/DC24、220V




公称通径




DN15～200mm








输出力矩




50N·M～2000N·M




公称压力




PN1.6、2.5MPa








任选功能




开关型、触点型、开度信号、智能调节型




阀轴材质




不锈钢








动作范围




0～90°±5°




阀体材质




碳钢、304/316/316L不锈钢








动作时间




15秒/30秒/60秒




球体材质




304/316/316L不锈钢








环境温度




-30°～60°




阀座密封




PTFE、PPL、金属密封








手动操作




附带手柄操作




温度




PTFE≤180℃、PPL≤350℃、金属密封≤450℃








限位




电气、机械二重限位




适用介质




水、石油、粘性流体、浆料、强氧化性介质等








防护等级




IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)








输入信号




0-10，1-5VDC/4-20mA(智能调节型)




特点




结构紧凑、体积小、重量轻、安装方便








电动对夹式球阀主要零件材料:










1) 轴 Shaft




不锈钢 ANSI316




1.4401




UNIX5CrNiMo 17 12








2) 螺母夹 Nut holder




不锈钢 ANSI304




1.4301




UNIX5CrNi 18 10








3) 防松螺母 Lock nut




不锈钢 ANSI304




1.4301




UNIX5CrNi 18 10








4) 弹簧 Spring




不锈钢 ANSI301




1.4310




UNIX12CrNi 17 07








5) 垫圈 Washer




不锈钢 ANSI304




1.4301




UNIX5CrNi 18 10








6) 压紧环型螺母 Gland nut ring




不锈钢 ANSI304




1.4301




UNIX5CrNi 18 10








7) 顶部密封 至p sealing **




 P.T.F.E.




/




/








8) O环 O-Ring **




氟橡胶 VITON




/




/








9) 密封圈 Seals




 P.T.F.E.




/




/








10) O环 O-Ring




氟橡胶 VITON




/




/








11) 环型螺母密封 Ring nut sealing




 P.T.F.E.




/




/








12) 底部密封 Bot至m sealing




 P.T.F.E.




/




/








13) 环型螺母 Ring nut *




不锈钢 ANSI316




1.4401




UNIX5CrNiMo 17 12








14) 球体 Ball *




不锈钢 ANSI316




1.4401




UNIX5CrNiMo 17 12








15) 阀体 Body *




不锈钢 ANSI316




1.4408




/








电动对夹式球阀主要技术参数:








SIZE




1/2"




3/4"




1"




1 1 / 4 "




1 1 / 2 "




2"




2 1 / 2 "




3"




4"




5"




6"




8"








d




15




19




23.5




30




36




45




58




67




76




100




125




195








L




35




38




40




50




60




72




95




118




140




195




260




350








D




95




105




115




135




145




160




180




195




215




245




280




335








D1




65




75




85




100




110




125




145




160




180




210




240




295








D2




45




55




65




78




85




100




120




135




155




185




210




265








H




62




70




79




86




92




102




158




172




187




200




240




278








E




110




125




135




150




150




180




250




300




350




650




840




1000








b




14




14




16




16




18




20




22




24




24




26




26




28








z-d1




4-14




4-14




4-14




4-18




4-18




4-18




4-18




8-18




8-18




8-18




8-23




12-20








f




2




2




2




3




3




3




3




3




3




3




3




3

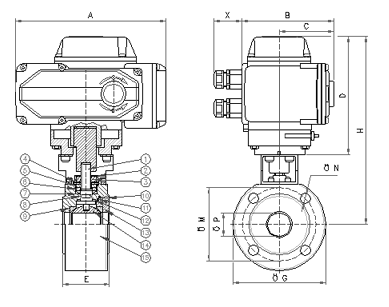

电动对夹式球阀尺寸图:
