产品名称:
|

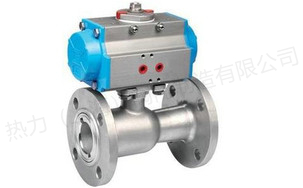

气动高温球阀
|
产品型号:
|
Q641M/Q641H/Y
|
驱动方式:
|
气动
|
连接形式:
|
法兰
|
结构形式:
|
一体式/浮动式/固定式
|
密封结构:
|
软密封,硬密封
|
压力范围:
|
1.6MPa-4.0MPa
|
公称通径:
|
DN15-300
|
常用材质:
|
铸铁,铸钢,不锈钢等
|
铭牌:
|
热力(上海)阀门制造有限公司品牌
|
气动高温球阀适用于温度:≦350℃(PPL高温密封面)或≦180℃(PTFE,F46密封面) 阀体一体式结构。采用新型密封材料为阀座,经同类产品PTFE做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类。
产品特点
1、气动高温球阀采用高分子复合材料的密封圈材料,具有耐高温,耐高压,耐磨之性能。
2、气动高温球阀阀体内通道平整光滑,畅通无阻地输送粘性流体,浆液以及固体颗粒等介质。
3、气动高温球阀适用工作温度350度左右,是导热油专用阀门,广泛应用于石油,化工,制药电力,食品等行业。
气动执行器
采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。
气动高温球阀,Q641M气动高温球阀技术参数和性能
Q641M/PPL气动高温球阀执行器技术参数
|
Q641M/PPL气动高温球阀阀体参数
|
类 型
|
双作用活塞式、弹簧复位式
|
公称通径
|
DN15~200mm
|
气源压力
|
双作用:2-8bar/单作用:4-8bar
|
公称压力
|
PN1.6、2.5MPa
|
输出力矩
|
双作用:4N·M~10560N·M
|
阀轴材质
|
碳素钢、不锈钢
|
单作用:7N·M~2668N·M
|
阀体材质
|
球墨铸铁、碳素钢、304/316/316L不锈钢
|
工作温度
|
-28~+300 (M/F)
|
球体材质
|
304/316/316L不锈钢
|
-28~+350 (PPN)
|
阀座密封
|
高强度耐磨碳结石墨(M)、PPL
|
动作范围
|
0~90°±5°
|
温 度
|
M≤300℃、PPL≤350℃
|
接口螺纹
|
GTD40~GTD83/ATD50~ATD88 G1/8″
|
适用介质
|
水、石油、导热油、蒸汽、高温气体、浆料、强氧化性介质等
|
GTD110~GTD350/ATD100~200 G1/4″
|
阀位信号
|
定位器:4~20mA/回信器:全开全关信号
|
特 点
|
耐高温、一体化结构、阻力小、多种长度
|
气动高温球阀,Q641M气动高温球阀外形尺寸
公称通径DN |
L |
L1 |
H |
D |
D1 |
执行器型号 |
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
仅供参考 |
15 |
130 |
140 |
182 |
95 |
65 |
GTD-52 |
20 |
150 |
140 |
186 |
105 |
75 |
GTD-63 |
25 |
160 |
158 |
208 |
115 |
86 |
GTD-63 |
32 |
180 |
158 |
212 |
136 |
100 |
GTD-70 |
40 |
200 |
210 |
269 |
146 |
110 |
GTD-70 |
50 |
230 |
248 |
295 |
160 |
125 |
GTD-83 |
65 |
290 |
248 |
306 |
180 |
145 |
GTD-90 |
80 |
310 |
268 |
329 |
195 |
160 |
GTD-110 |
100 |
350 |
345 |
384 |
215/230 |
180/190 |
GTD-127 |
125 |
400 |
410 |
420 |
245/270 |
210/220 |
GTD-160 |
150 |
480 |
438 |
440 |
280/300 |
240/250 |
GTD-190 |
200 |
600 |
487 |
506 |
335/360 |
295/310 |
GTD-210 |
附件选项
根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
|
