球阀系列

主页 > 产品中心 > 球阀系列 >

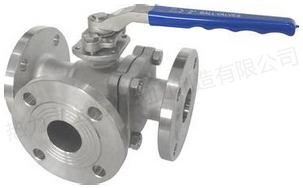

三通四密封球阀

产品简介

产品名称：三通四密封球阀产品型号： Q44F / Q45F 驱动方式：手动,电动,气动连接形式：法兰结构形式： T型,L型密封结构：软密封压力范围： 1.6MPa-6.4MPa 公称通径： DN15-300 常用材

订购热线：15901990488
021-57520210

在线咨询

产品介绍

产品名称：	三通四密封球阀	产品型号：	Q44F / Q45F
驱动方式：	手动,电动,气动	连接形式：	法兰
结构形式：	T型,L型	密封结构：	软密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN15-300
常用材质：	铸钢,不锈钢等	铭牌：	热力（上海）阀门制造有限公司品牌

产品说明

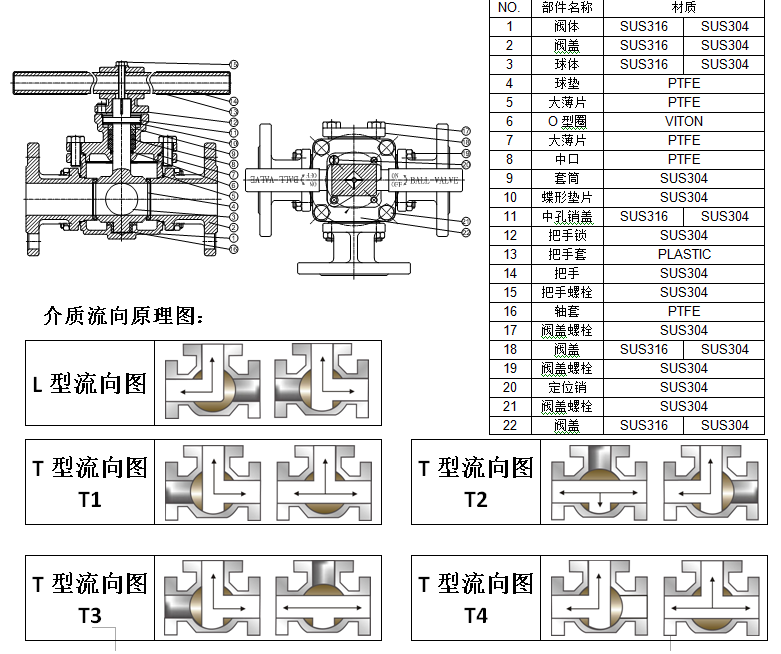

三通四密封球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。产品特点：（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。（2）、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

三通四密封球阀标准：

（1）、设计、制造按API600 API6D
（2）、结构长度按ZMV-2002
（3）、法兰尺寸按ANSIB16.5
（4）、试验和检验按API598 API6D

三通四密封球阀规范：

（1）、设计、制造按GB12237-89

（2）、结构长度按ZMV-2002
（3）、连接法兰JB79-94
（4）、阀门检查和试验按GB13927-89

主要性能范围

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～350℃
应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	检验试验		JB/T 9092-99 、API598

主要零件材料

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺栓	35CrMoA	A193-B7

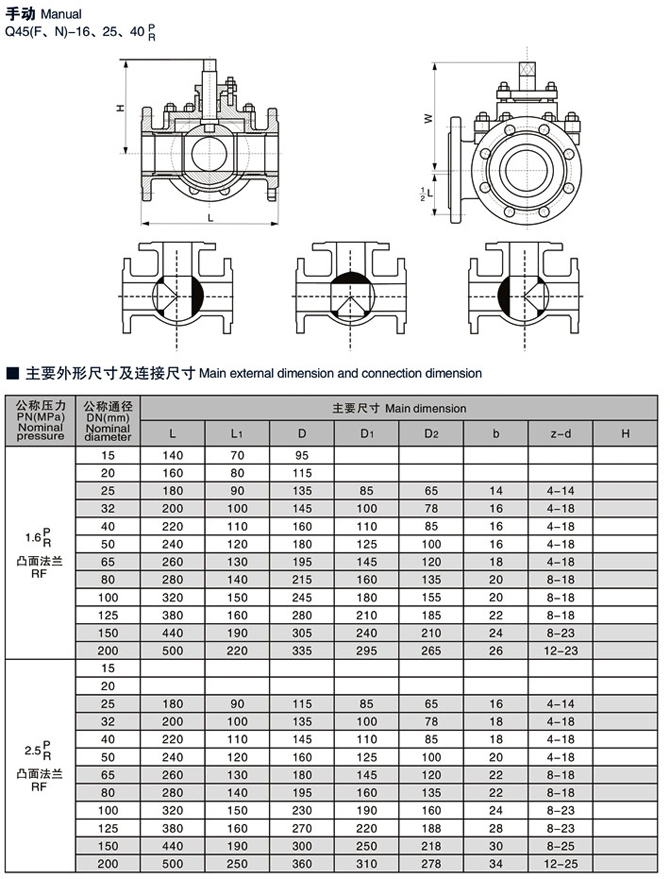

三通四密封球阀尺寸图:
