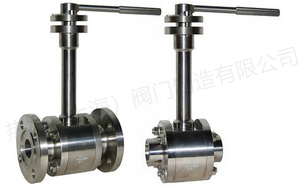

| 产品名称： | 低温球阀 | 产品型号： | DQ41F |
| 驱动方式： | 手动,涡轮,电动,气动 | 连接形式： | 螺纹,焊接,法兰 |
| 结构形式： | 直通式 | 密封结构： | 软密封 |
| 压力范围： | 1.6MPa-4.0MPa | 公称通径： | DN15-200 |
| 常用材质： | WCB,低温钢,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
低温球阀,超低温球阀工作原理
低温球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，最低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰,焊接,螺纹连接。
低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根据我公司的设计和计算确定.本产品主要用于输出液态低温介质如空分设备、LNG、乙希、液氧、液氢、液化天然气、液化石油、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。产品等。
低温球阀,超低温球阀结构特点：
1、本阀门为全通径浮动球阀、结构紧凑、造型美观、流阻系数小。
2、密封面采用氟塑料，密封副材料配对合理，使用寿命长。
3、球体与四氟阀座为紧密封结合，具备零泄漏功能，并能利用其塑性变形自动补偿因磨损带来的误差，达到密封性能好，使用寿命长的目的。为了保证阀杆处的密封，在阀体上增设了填料函和压盖进行密封。
4、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
对低温球阀的主要零部件作低温处理并每批抽样作低温冲击试验，以保证阀门在低温工况时不脆裂，经得起低温介质冲击。
对每台阀门进行以下试验：
1.常温壳体强度试验；
2.常温低压上密封试验；
3.常温低压密封试验；
4.低温上密封气密试验（有上密封时）；
5.低温气密封试验等，以确保整台低温阀门符合标准的规定；
6.对主要零部件作低温处理并每批抽样作低温冲击试验，以保证阀门在低温工况时不脆裂，经得起低温介质冲击；
7.低温（深冷 ）阀门均按相应材料规范进行低温处理和冲击试验
8.搞静电功能更加强大，阀体与阀杆或内件与阀体间导通电阻小于1欧姆。
结构设计及加工制造的特点
低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根 据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化 时，体积膨胀数百倍。材料选型
液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然 气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。阀体、阀盖采用：LCB(-46℃)、 LC3(-101℃)、CF8（304）(-196℃).低温处理
我厂对所生产的低温阀门经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。技术规范
| 设计依据 | GB |
| 设计标准 | GB12237-89 |
| 结构长度 | GB12221-89 |
| 连接法兰 | GB/T 9113-2000 JB/T79-94 |
| 试验和检验 | JB/T 9092-99 |
材料及主要参数
| 序号 | 零件名称 | AS to ASTM | SS to ASTM | ||
| Type A352 LCB | Type A352 LC3 | Type F304(L) | Type F304(L) | ||
| 1-2 | 阀体/阀盖 | Type A352 LCB | Type A352 LC3 | A182 F304(L) | A182 F304(L) |
| 3 | 等长双头螺栓 | A193L7+镀镉 | A193 3 B8 | A193 B8 | A193 B8M |
| 4 | 螺母 | A193L7+镀镉 | A194 8 | A194 8 | A194 8M |
| 5,8 | 密封圈、垫片 | RTFE+Cu粉/尼龙1010/PPL | |||
| 6 | 球体 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 7 | 阀杆 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 9,10 | 止推片、填料 | RTFE+Cu粉/尼龙1010/PPL,碳素纤维 | |||
| 11 | 压盖 | A105N | A351 CF8 | ||
| 12 | 定位片 | A182 F321 | |||
| 13 | 扁螺母 | A194 4+镀镉 | A194 8 | A194 8 | A194 8 |
| 14 | 手柄 | A193 L7+镀镉 | A193 B8 | A193 B8 | A193 B8 |
| 15 | 圆柱销 | Q235A | |||
| 适用温度 | ≥-40°C | ≥-101°C | ≥-196°C | ||
低温球阀主要零部件材料：
|
阀体 |
0Cr18Ni9 |
|
球体 |
0Cr18Ni9 |
|
阀杆 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
低温球阀产品规范
|
产品型号 |
DQ41F-40P 低温球阀 |
|||||||||
|
产品代号 |
通径 |
尺 寸(mm) |
||||||||
|
L |
H |
D |
D1 |
D2 |
D6 |
Z-d |
b |
D0 |
||
|
DQ41F |
15 |
130 |
180 |
95 |
65 |
45 |
40 |
4-14 |
16 |
140 |
|
DQ41F |
20 |
150 |
220 |
105 |
75 |
55 |
51 |
4-14 |
16 |
160 |
|
DQ41F |
25 |
160 |
230 |
115 |
85 |
65 |
58 |
4-14 |
16 |
180 |
|
DQ41F |
32 |
180 |
310 |
135 |
100 |
78 |
66 |
4-18 |
18 |
200 |
|
DQ41F |
40 |
200 |
320 |
145 |
110 |
85 |
76 |
4-18 |
18 |
200 |
|
DQ41F |
50 |
230 |
400 |
160 |
125 |
100 |
88 |
4-18 |
20 |
250 |
|
DQ41F |
65 |
290 |
420 |
180 |
145 |
120 |
110 |
8-18 |
22 |
320 |
|
DQ41F |
80 |
310 |
500 |
195 |
160 |
135 |
121 |
8-18 |
22 |
320 |
|
DQ41F |
100 |
350 |
520 |
230 |
190 |
160 |
150 |
8-23 |
24 |
360 |
|
DQ41F |
125 |
400 |
600 |
270 |
220 |
188 |
176 |
8-25 |
28 |
500 |
|
DQ41F |
150 |
480 |
620 |
300 |
250 |
218 |
204 |
8-25 |
30 |
700 |
|
DQ41F |
200 |
600 |
720 |
375 |
320 |
282 |
260 |
12-30 |
38 |
900 |

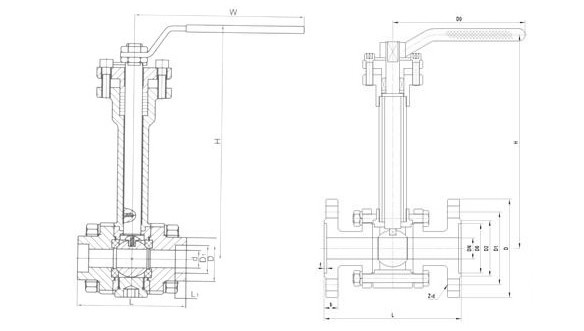

低温球阀,超低温球阀尺寸图:
