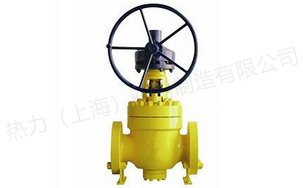

| 产品名称： | 轨道球阀 | 产品型号： | GQ47H |
| 驱动方式： | 手动,电动,气动 | 连接形式： | 法兰 |
| 结构形式： | 轨道式 | 密封结构： | 硬密封,软密封 |
| 压力范围： | 1.6MPa-16.0MPa | 公称通径： | DN25-700 |
| 常用材质： | 铸钢,锻钢,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
轨道球阀,GQ47H轨道式球阀适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业。（GQ47H、GQ347H、GQ647H、GQ947H）
轨道球阀,GQ47H轨道式球阀执行标准
结构长度：JB/T7745 GB/T12221
连接法兰：GB/T9113 JB/79 HG20592
对焊端：GB/T12224
检验和试验：JB/T9092
轨道球阀,GQ47H轨道式球阀产品特点
1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证
6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

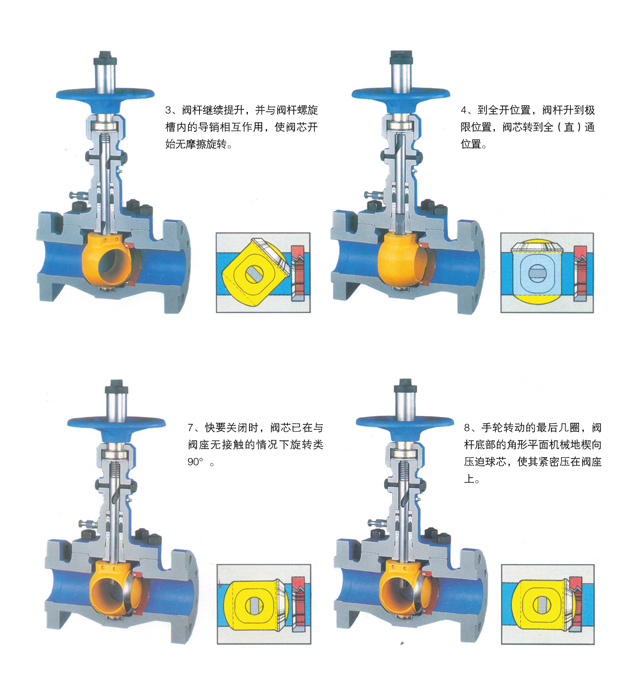

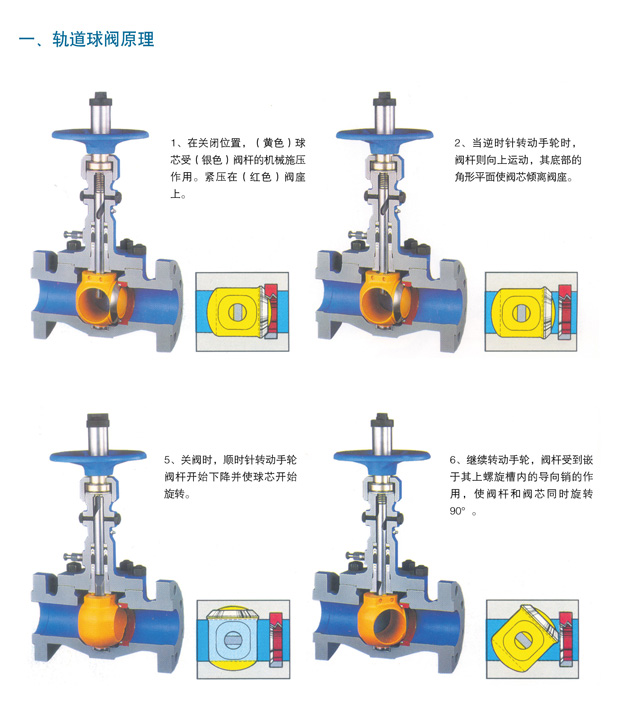

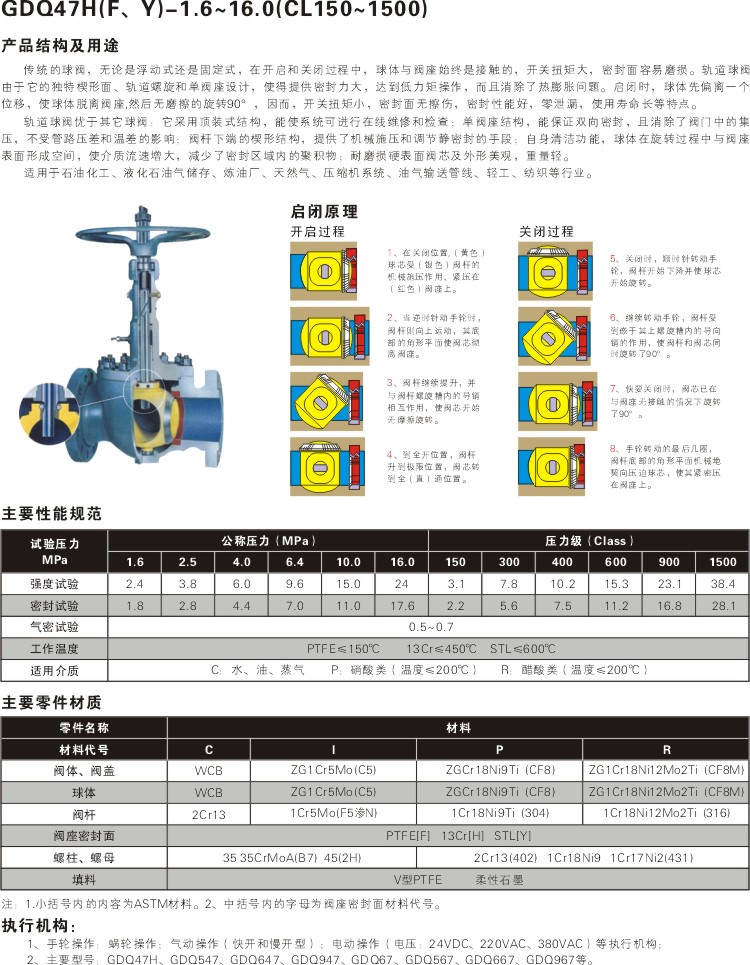

轨道球阀,GQ47H轨道式球阀原理图
技术规范
| 设计依据 | GB | API |
| 结构长度 |
JB/T 7745 GB/T 12221 |
ANSI B16.10 |
| 连接法兰 |
GB/T 9113 JB/79 HG20592 |
ANSI B16.5 |
| 对焊端 | GB/T 12224 |
MSS SP44 ANSI B16.25 |
| 试验和检验 | JB/T 9092 | API 598 |
性能规范
| 压力等级 | 试验压力 | 适用环境 | |
| 壳体试验 | 密封试验 | ||
| 1.6 | 2.4 | 1.76 | 易燃、易爆、易挥发、易聚合及剧毒场合 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 | |
| class 150 | 2.94 | 2.2 | |
| class 300 | 7.5 | 5.5 | |
| class 600 | 15.0 | 11.0 | |
| 适用温度 | -196℃~≤550℃ | ||
| 适用介质 | 水、油、天然气用各种软性介质与悬浮液 | ||
| 驱动方式 | 手动、气动、电动 | ||
性能参数
| 型号 | GQ47H-16C | GQ47H-25C | |
| 工作压力（MPa） | 1.6 | 2.5 | |
| 工作温度（℃） | -190～550 | ||
| 适用介质 | 水、蒸汽、油品 | ||
| 材料 | 阀体、阀盖 | WCB | |
| 阀杆 | 2Cr13 | ||
| 球体 | WCB＋HCr/STL | ||
| 阀座 | 25 | ||
| 填料 | 柔性石墨 | ||

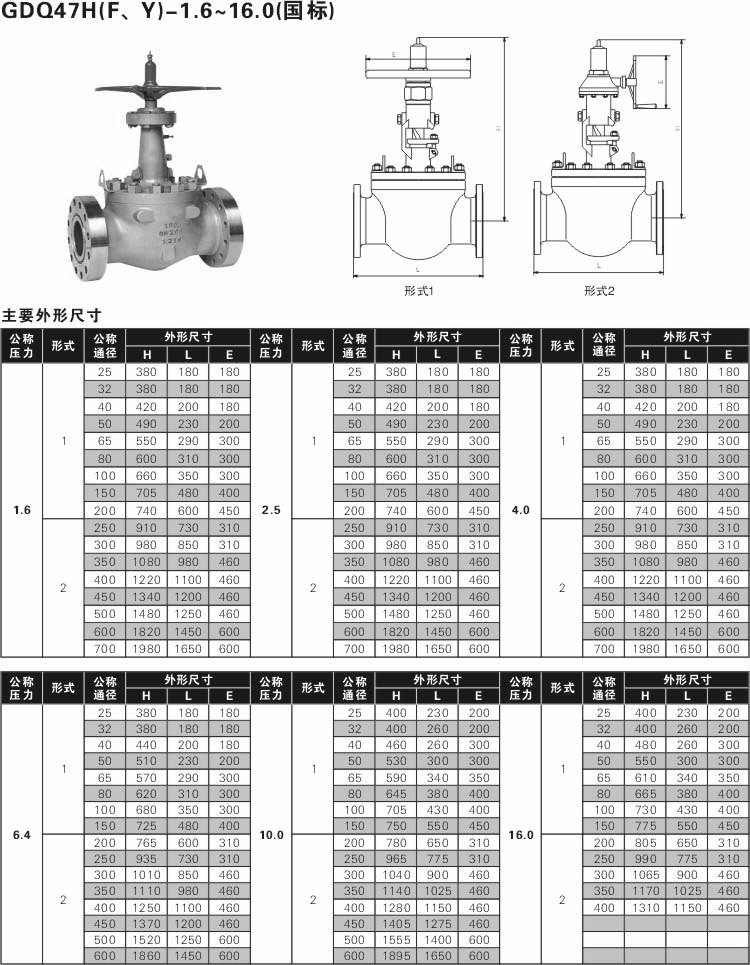

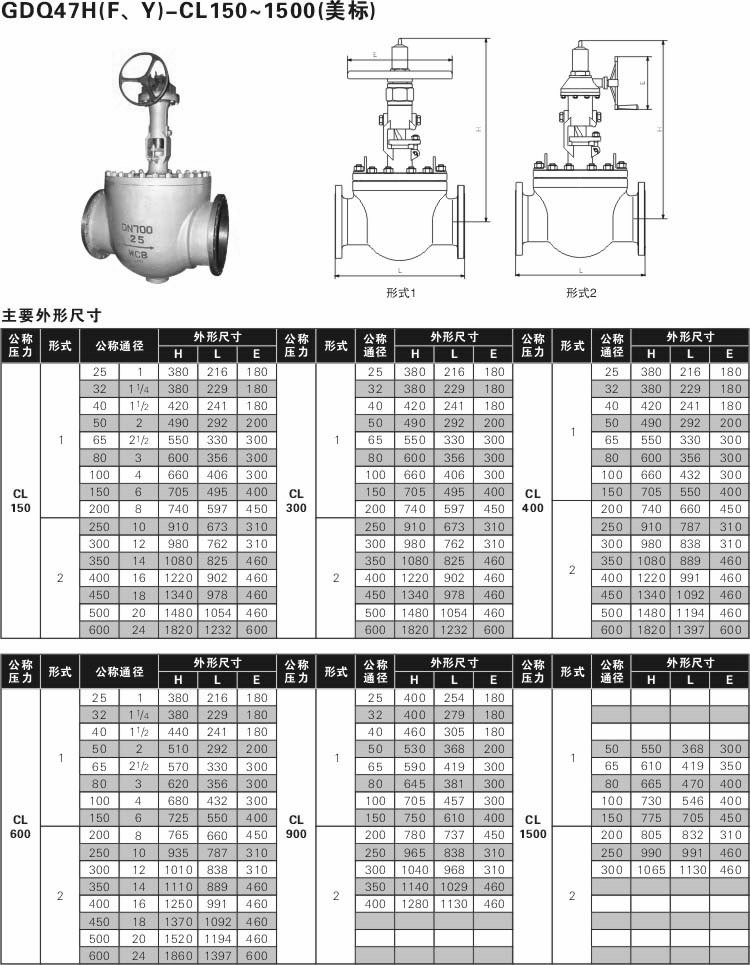

轨道球阀,GQ47H轨道式球阀参数尺寸图:
