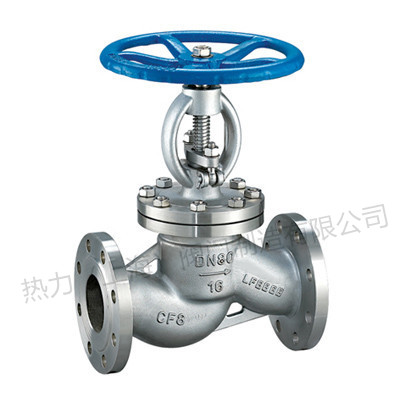

不锈钢截止阀特性
J41W不锈钢截止阀有304、316、316L和双相不锈钢等几个材质选择，公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、
化肥、电力行业等各种工况的管路上，切断或接通管路介质。截止阀驱动方式有手动截止阀、齿轮传动截止阀、电动截止阀、气动截止阀等。
不锈钢截止阀特点及执行标准
1、工作行程小，启闭时间短。
2、结构简单，制造和维修比较方便。
3、适合作为介质的切断或调节及节流使用。
4、密封性好，密封面间磨擦力小，寿命较长。
5、阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作。
6、阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来。
执行标准如下：
设计制造按GB12235-89
结构长度按GB12221-89
法兰尺寸按JB/G79-94
阀门检查和试验按GB13927
不锈钢截止阀性能
|
型号 |
公称压力 |
试验压力 |
工作温度(℃) |
适用介质 |
||
|
强度(水)(Mpa) |
密封(水)空气(Mpa) |
低压密封空气(Mpa) |
||||
|
J41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
J41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
|
ACETIC ACID |
||||||
|
醋酸类 |
||||||
|
NITRIV ACID |
||||||
|
硝酸类 |
||||||
|
J41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETIC ACID |
|
J41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
不锈钢截止阀零部件参数
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
阀杆 |
ZG1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
压盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
不锈钢截止阀连接尺寸
★1.6MPa/2.5MPa主要连接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
|
重量 |
kg |
5 |
6.5 |
7 |
13.5 |
16 |
32 |
45 |
60 |
80 |
107 |
134 |
268 |
449 |
663 |
750 |
1170 |
★4.0MPa主要连接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
|
重量 |
kg |
5 |
6.5 |
7 |
13.5 |
16 |
32 |
45 |
60 |
80 |
107 |
134 |
268 |
491 |
705 |
850 |
1234 |
★6.4MPa主要连接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
550 |
|
H |
mm |
195 |
228 |
250 |
325 |
360 |
410 |
450 |
485 |
537 |
646 |
|
W |
mm |
140 |
160 |
180 |
200 |
240 |
280 |
320 |
360 |
400 |
450 |
|
重量 |
kg |
10 |
13 |
15 |
19 |
25 |
35 |
48 |
56 |
125 |
157 |
★10.0MPa主要连接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
|
H |
mm |
195 |
228 |
250 |
325 |
360 |
410 |
450 |
485 |
537 |
840 |
925 |
1015 |
1200 |
|
|
W |
mm |
100 |
100 |
120 |
160 |
160 |
180 |
200 |
200 |
240 |
- |
- |
- |
- |
- |
|
重量 |
kg |
10 |
12 |
17 |
25 |
30 |
40 |
68 |
92 |
107 |
- |
310 |
590 |
850 |
1040 |
★16.0MPa主要连接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
H |
mm |
148 |
156 |
175 |
200 |
231 |
262 |
470 |
500 |
557 |
613 |
671 |
765 |
|
W |
mm |
100 |
100 |
120 |
140 |
160, |
180 |
360 |
400 |
450 |
450 |
500 |
500 |
|
重量 |
kg |
4.64 |
7.42 |
10.07 |
12.3 |
15.2 |
29.71 |
65 |
83 |
125 |
175 |
249 |
375 |
