截止阀系列

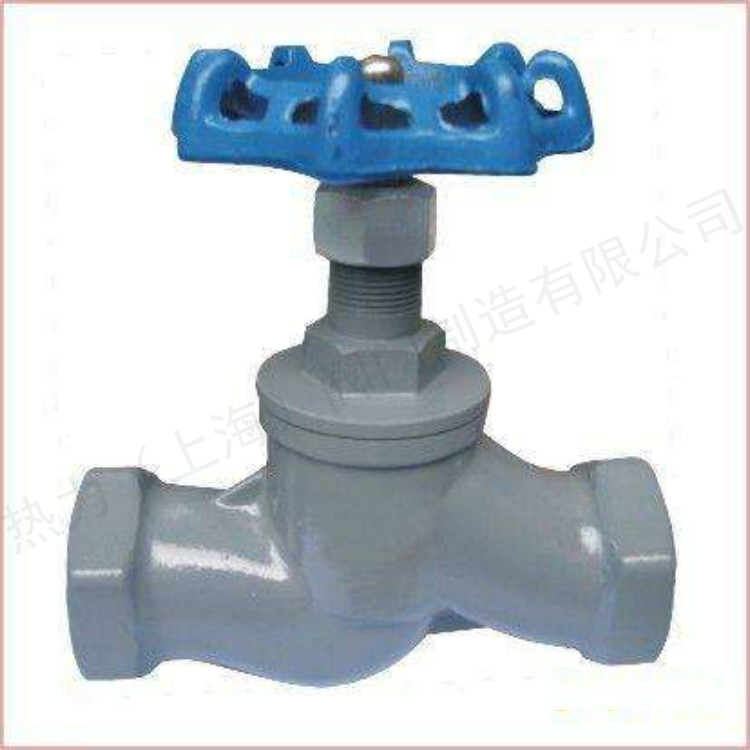

J11H/Y内螺纹截止阀
产品简介
产品概况: 截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量,使用的压力、温度范围很大,但一般用于中、小口径的管道。主要优点是:与闸阀相
订购热线:15901990488
021-57520210
产品介绍
产品概况:
截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量,使用的压力、温度范围很大,但一般用于中、小口径的管道。主要优点是:与闸阀相比结构简单,制造与维修方便;密封面不易磨损、擦伤,密封性好,寿命较长;启闭时阀瓣行程较短,阀门高度较小。缺点是:流体阻力大,启闭时力矩大较费力,一般要求介质从下向上流动。

【详细说明】

v主要材料:










阀体,阀盖,阀瓣

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni9Ti

密封面

H(Cr13)或Y(硬质合金)

W(本体)或Y(硬质合金)

阀杆及内件

1Cr13



填料

柔性石墨

垫片

高径石墨

适用介质

水,蒸汽,油品

硝酸类等腐蚀性介质

硝酸类等腐蚀性介质

适用温度

<=425度

<=200度



铸钢内螺纹截止阀J11H-16C技术参数:

公称压力

试验压力

壳体

密封液体

低压密封(气)

适用介质

工作温度

1.6

2.4

1.76

0.6


蒸汽
油品

<=425

2.5

3.75

2.75

4.0

6.00

4.40

6.4

9.60

7.04

10.0

15.0

11.0





铸钢内螺纹截止阀J11H-16C主要连接尺寸:

DN(mm) 管螺纹
G(”)
L L1 S J11H-16、J11T-16 J11H-40C
H H1 Do H H1 Do
15 1/2 90 14 32 110 117 55 125 140 100
20 3/4 100 16 36 110 117 55 130 142 100
25 1 120 18 46 130 142 80 150 165 120
32

11/4

140 20 55 155 170 100 170 195 120
40

11/2

170 22 65 165 185 100 195 205 140
50 2 200 24 80 180 200 120 210 230 160
65

21/2

260 26 95 200 225 140 220 245 220
80 3 290 30 110 300 330 220 320 355 280
100 4 350 35 160 420 460 260 450 385 320
