产品概况:

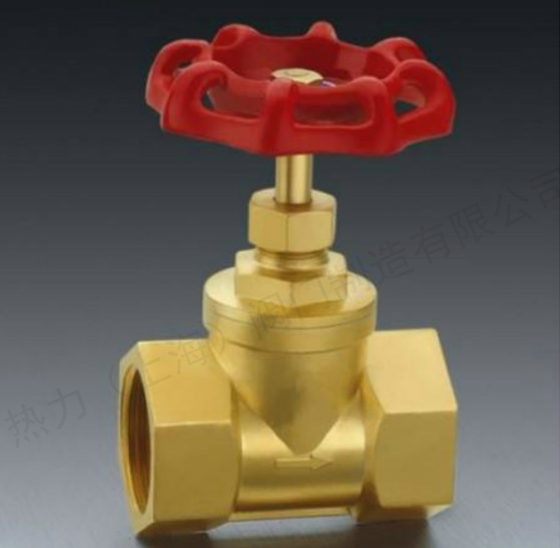

黄铜内螺纹截止阀的阀杆采用暗杆设计,阀体及内件都采用优质黄铜,手轮采用铸铁.本产品经过精良数控机床精加工,具有很好的精密度,密封性能好,抗氧化性能好等特点.本产品也叫黄铜丝扣截止阀,型号为J11W-16T或J15W-16T,主要应用建筑水暖系统上做截断介质流向作用.
主要性能参数及使用规范:
1、公称压力:1.6MPa
2、工作介质:水、油、气
3、工作温度:-20℃≤t≤150℃
4、管螺纹符合ISO 228标准
主要零用件材料材质:
零件
|
阀体 阀盖 闸板 阀杆
|
填料
|
手轮
|
材料
|
黄铜
|
聚四氟乙烯
|
铸铁
|
外型结构及连接尺寸:
DN
|
SIZE
|
L
|
H
|
D
|
d
|
10
|
3/8"
|
40
|
53
|
45
|
9
|
15
|
1/2"
|
47
|
71
|
55
|
12
|
20
|
3/4"
|
55
|
67
|
55
|
15
|
25
|
1"
|
66
|
81
|
70
|
18
|
32
|
1 1/4"
|
77
|
95
|
80
|
27
|
40
|
1 1/2"
|
83
|
118
|
86
|
34
|
50
|
2"
|
106
|
130
|
98
|
43.5
|
订购须知及安装使用须知:
1.订购本产品时候请提供所需产品型号,如没有型号请提供规格、压力、材质及要求.
2.在订购后搬运时不得乱抛乱扔,手轮容易损坏.如没有及时使用,应包装好存放在干净、干燥、通风的室内,以防止灰尘进入阀内影响密封效果及损坏密封面,还有手轮受潮容易氧化生锈.
3.安装时应清洗管道污垢,然后按使用范围,把相应规格的阀门安装于管道之间.
4.安装旋螺纹时应不能过紧也不可过松,不得越级使用.
5.安装使用应定期检查是否运行正常,如有问题应及时修理或更换.
