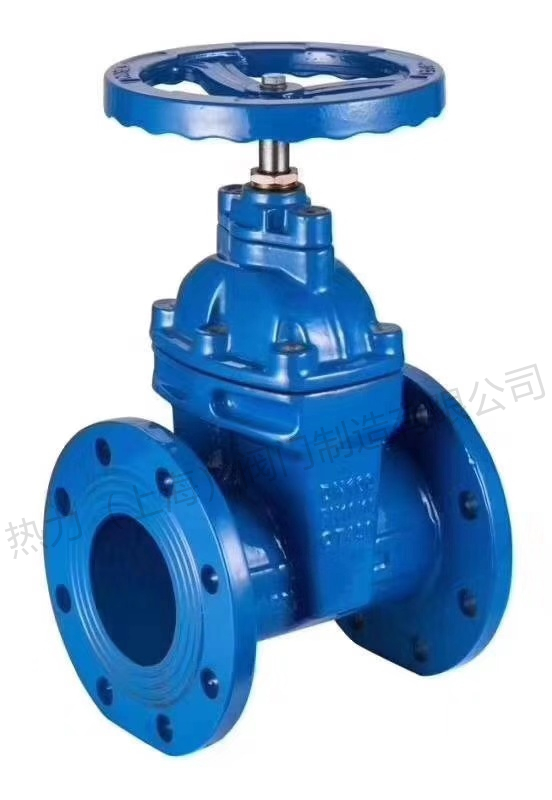

暗杆弹性座封闸阀介绍

  　 暗杆弹性座封闸阀RVHX/Z45X，RVHX/Z45X是暗杆弹性座封闸阀字母代表型号。Z-代表闸阀，型号Z45X：4代表法兰连接，5代表暗杆楔式单闸板，X代表橡胶密封。

 暗杆弹性座封闸阀RVHX/Z45X主要参数

  　 公称压力：1.0MPa-1.6MPa-2.5MPa；

  　 规格口径：DN15到DN400；

  　 介质温度：0到80度；

  　 适用介质：水、中水；

  　 连接形式：法兰、螺纹。

  　 壳体材质：铸铁；

  　 法兰标准：GB/T17241.6 GB/T9113；

  　 试验标准：GB/T13927，Ap1598。

暗杆弹性座封闸阀RVHX/Z45X尺寸参考

  　 暗杆弹性座封闸阀原理：暗杆弹性座封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形，楔形角随阀门参数而异，通常为80度以下，介质温度不高时为50度。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；;也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差这种闸板叫做弹性闸板。

暗杆弹性座封闸阀RVHX/Z45X渊源

  　 暗杆弹性座封闸阀又叫升降杆闸阀，通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通。但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程）来确定。

暗杆弹性座封闸阀采购须知：

    1.生产口径：DN25-DN600，小口径暗杆弹性座封闸阀为丝扣接接，大口径弹性座封闸阀为法兰联接；
    2.产品型号：RVHX/Z45X；
    3.压力等级范畴：1.0MPA，1.6MPa，2.5MPa。

采购暗杆弹性座封闸阀通用要求:

    1.1暗杆弹性座封闸阀规格及类别，应符合管道设计文件的要求。

    1.2弹性座封闸阀的型号应注明依据的国标编号要求.若是企业标准，应注明型号的相关说明。

    1.3暗杆弹性座封闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；;暗杆弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。

    1.4暗杆弹性座封闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
