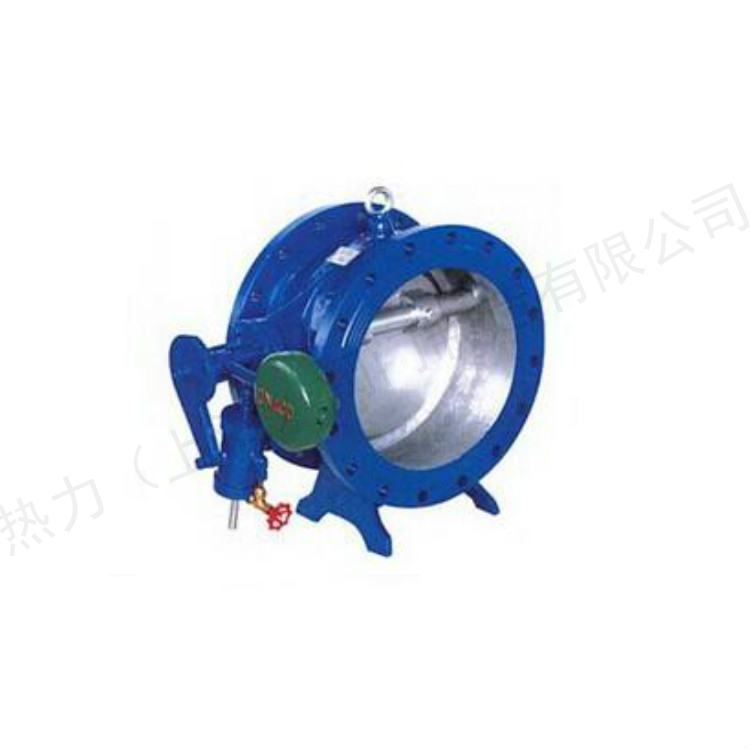

HH47X蝶式缓冲止回阀

产品简介

HH47X蝶式缓冲止回阀详细资料：一、 HH47X蝶式缓冲止回阀概述热力（上海）阀门制造有限公司生产的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式缓冲止回阀，主要用于工业供水、污水处理

订购热线：15901990488
021-57520210

在线咨询

产品介绍

HH47X蝶式缓冲止回阀详细资料：

一、HH47X蝶式缓冲止回阀概述

热力（上海）阀门制造有限公司生产的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止官网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀门主要由阀体、阀瓣、缓冲装置和微量调节阀装成。该产品具有机构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。主要零件材质如下：

零件名称	材质
阀体	铸铁、铸钢、不锈钢
碟板	碳钢、不锈钢+丁腈橡胶
阀杆、活塞	不锈钢

三、HH47X蝶式缓冲止回阀主要技术参数

型号	公称压力	试验压力PSPN（MPa)		工作压力	介质温度	适用介质
型号	PN（MPa)	壳体	密封	P（MPa)	（℃）	适用介质
H47X、H47H、Hh47x、Hh47H、H47XfHDH47X	1	1.5	1.1	1	0～80℃	水、油品
	1.6	2.4	1.75	1.6		海水、污水
	2.5	3.75	2.75	2.5

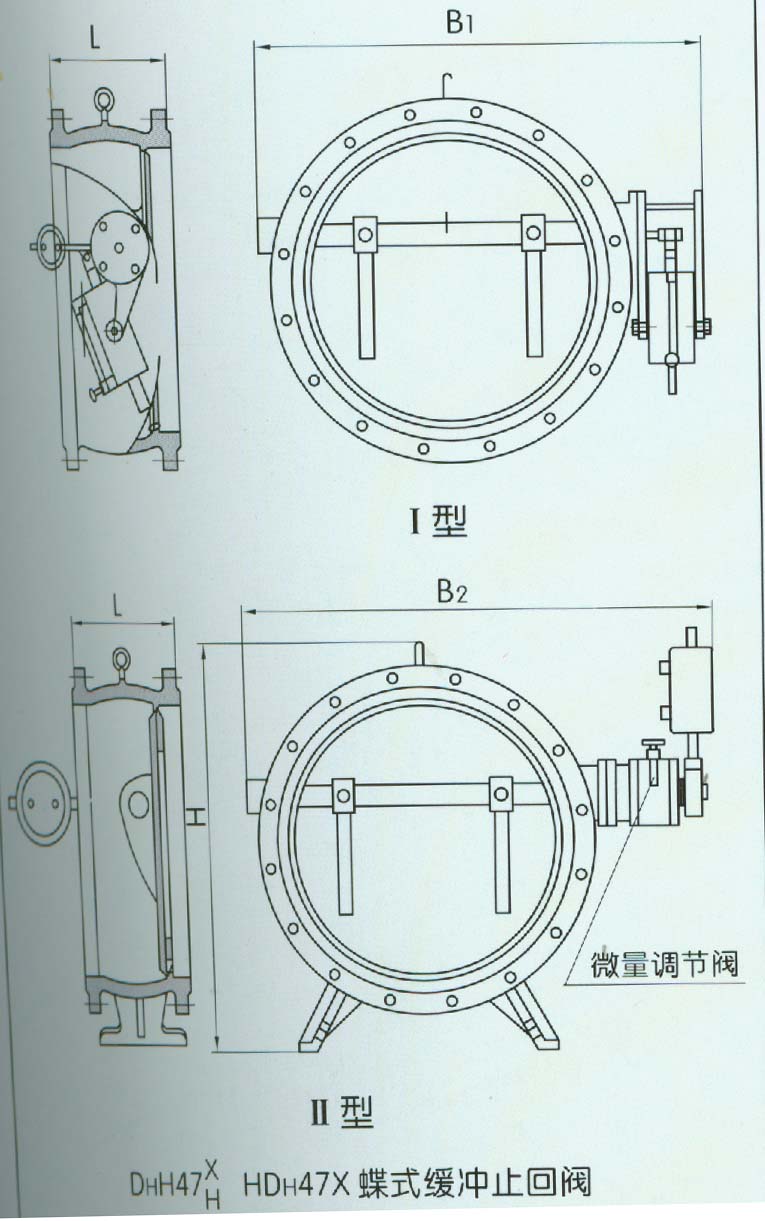

四、HH47X蝶式缓冲止回阀主要外形尺寸（法兰连接尺寸：PN10、16、25按JB/T78-94标准）

公称通径 DN(mm)	尺寸(mm)
公称通径 DN(mm)	L	H	B1	B2
200	230	550	540	600
250	250	630	600	700
300	270	690	650	740
350	290	780	710	800
400	310	860	770	870
450	330	910	830	920
500	350	980	900	1000
600	390	1070	1090	1250
700	430	1220	1200	1360
800	470	1320	1320	1480
900	510	1430	1420	1580
1000	550	1550	1550	1700
1200	630	1800	1780	1950
1400	710	1980	2000	2175
