产品名称: | 微量排气阀 | 产品型号: | ARVX |
驱动方式: | 自动 | 连接形式: | 螺纹 |
结构形式: | 浮球式 | 密封结构: | 合成橡胶BUNA-N,VITON |
压力范围: | 1.0mpa | 公称通径: | DN15-40 |
常用材质: | 铸铁,铸钢,不锈钢 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
微量排气阀,ARVX微量排气阀在一般情况下,水中约含2VOL%的溶解空气,在输水过程中,这些空气由水中不断地释放出来,聚集在管线的高点处,形成空气袋(AIR POCKET)使输水变得困难,系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气,并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节约能源。
微量排气阀结构
微量排气阀为一类似椭圆形阀体,内部所有零件包括浮球、杠杆、杠架、阀座等均为304不锈钢,内部使用标准排气孔径1/16,适合用于PN16工作压力环境。
微量排气阀选型
工程设计中,应根据具体的现场情况选用各种类型的排气阀,对局部最高点需安装复合式排气阀;对于长距离水平管段、长距离无折点下降管段宜安装复合式排气阀或微量排气阀;对于下降坡度变大点、上升坡度变小点宜选用微量排气阀,当需要真空保护时,应选用复合式排气阀;对于长距离无折点上升管段可选用高速排气/吸阀或复合式排气阀。
结构尺寸
规格 DN | G | 出口尺寸 | 排气口尺寸 | L | L1 | H |
15 | 1/2" | 1/4 | 1.6 | 130 | 86 | 155 |
20 | 3/4" | 1/4 | 1.6 | 130 | 86 | 155 |
25 | 1" | 1/4 | 1.6 | 130 | 86 | 155 |
32 | 1-1/4" | 1/4 | 1.6 | 130 | 86 | 155 |

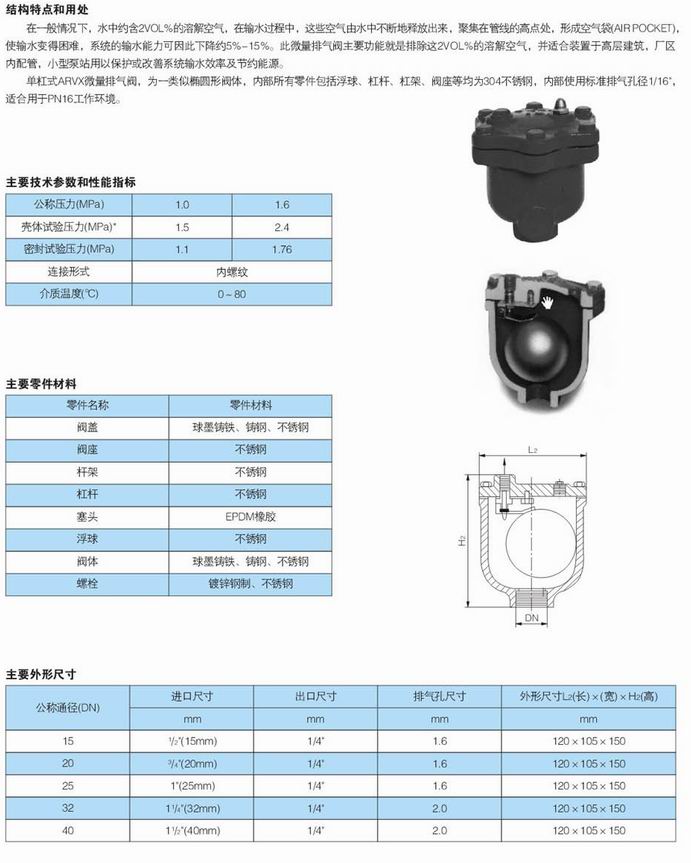

微量排气阀,ARVX微量排气阀尺寸结构图:
