产品名称: | 复合式排气阀 | 产品型号: | CARX |
驱动方式: | 自动 | 连接形式: | 法兰 |
结构形式: | 复合式 | 密封结构: | 橡胶 |
压力范围: | 1.0MPa-1.6MPa | 公称通径: | DN25-200 |
常用材质: | 铸铁,球墨铸铁,铸钢,不锈钢等 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
复合式排气阀,CARX复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
复合式排气阀,CARX复合式排气阀当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。
复合式排气阀技术参数
型号 | 公称通径DN(mm) | 公称压力PN(MPa) | 试验压力(MPa) | 连接形式 | |
密封 | 壳体 | ||||
CARX | 15~50 | 1.0 | 1.5 | 1.1 | 内螺纹 |
15~200 | 1.6 | 法兰 |
复合式排气阀结构尺寸
公称通径DN(mm) | 尺寸(mm) | ||||
L | L1 | H | Z | d | |
15 | 280 | 176 | 330 | -- | -- |
20 | 280 | 176 | 330 | -- | -- |
25 | 280 | 176 | 330 | -- | -- |
32 | 280 | 176 | 330 | -- | -- |
50 | 300 | 190 | 445 | 4 | 18 |
65 | 360 | 200 | 475 | 4 | 18 |
80 | 365 | 210 | 500 | 8 | 18 |
100 | 390 | 245 | 560 | 8 | 18 |
150 | 460 | 275 | 605 | 8 | 22 |
200 | 537 | 330 | 686 | 8 | 22 |

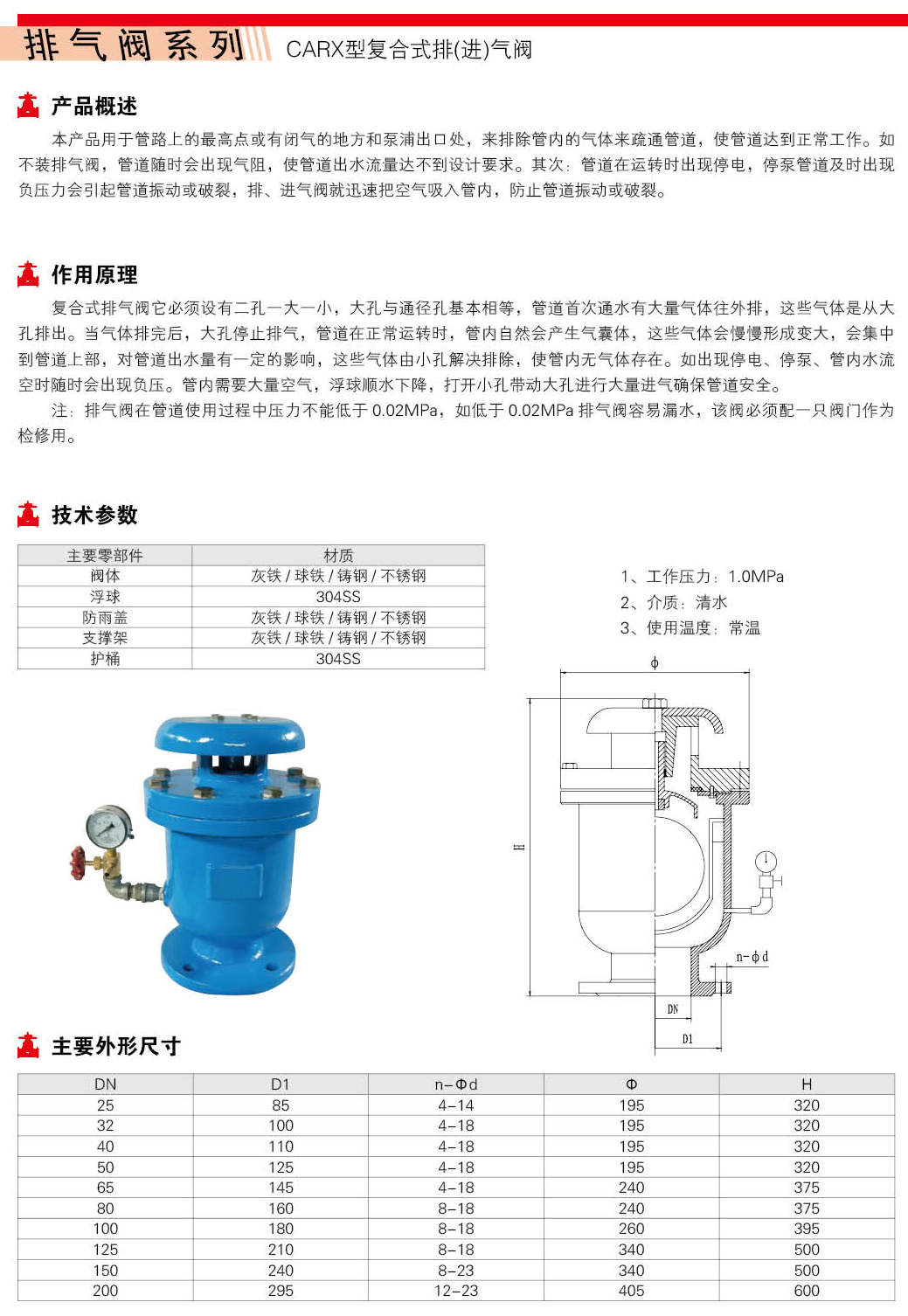

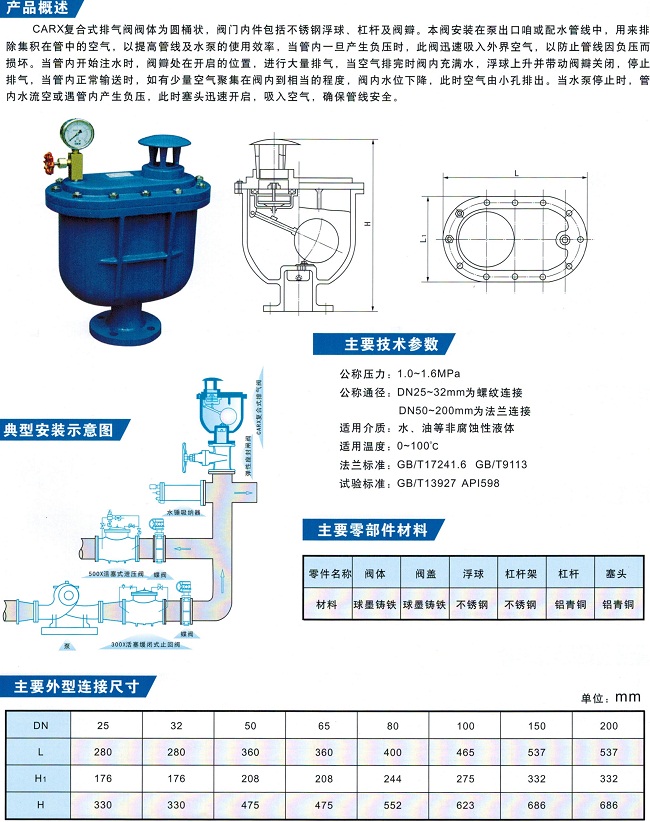

复合式排气阀,CARX复合式排气阀参数尺寸图:
