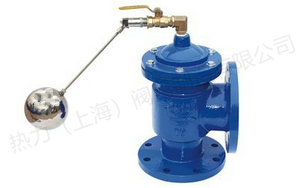

产品名称: | 液压水位控制阀 | 产品型号: | H142X |
驱动方式: | 浮球 | 连接形式: | 法兰 |
结构形式: | 角式 | 密封结构: | NBR |
压力范围: | 1.6MPa-2.5MPa | 公称通径: | DN40-350 |
常用材质: | 铸铁,铸钢,不锈钢 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
H142X液压水位控制阀是一种自动控制水箱、水塔液面水位高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。该产品适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。
作用原理
H142X液压水位控制阀适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。
结构特点
1、运用液压原理控制,结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内,可保证无水锤冲击。
3、重量轻,体积小。
4、安装维修方便。
主要外形尺寸
公称通径(mm) | 尺 寸(mm) | |
L | H | |
40 | 107 | 235 |
50 | 115 | 243 |
65 | 125 | 258 |
80 | 135 | 280 |
100 | 146 | 307 |
125 | 165 | 358 |
150 | 180 | 400 |
200 | 215 | 490 |
250 | 255 | 576 |
300 | 285 | 663 |
350 | 325 | 750 |

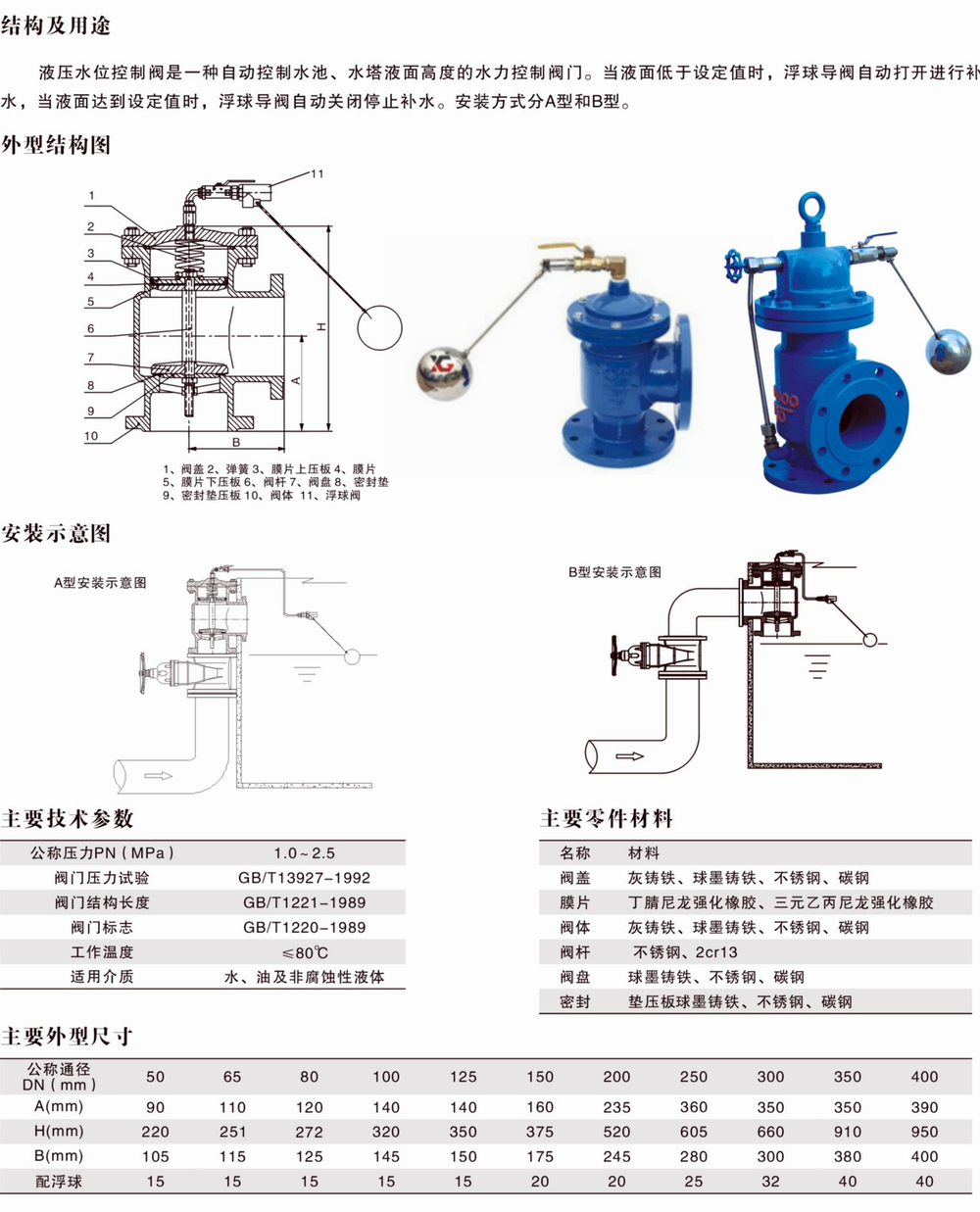

液压水位控制阀,H142X液压控制阀尺寸结构图:
