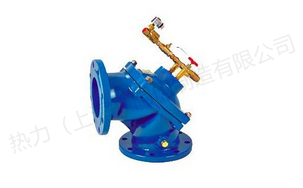

产品名称: | 角式隔膜排泥阀 | 产品型号: | 100S |
驱动方式: | 液动,气动 | 连接形式: | 法兰 |
结构形式: | 角式 | 密封结构: | NBR |
压力范围: | 1.0MPa-1.6MPa | 公称通径: | DN50-300 |
常用材质: | 铸铁,铸钢,不锈钢等 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
角式隔膜排泥阀,100S角式隔膜排泥阀,内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低,外部液动(气动)控制管路,集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂,作为排除水池内泥沙及污物用。
技术参数
公称压力 | 壳体试验压力MPa | 密封试验压力MPa |
1.0 | 1.5 | 1.1 |
1.6 | 2.4 | 1.6 |
零部件材料
零件名称 | 阀体、阀盖 | 阀瓣、弹簧 | 薄膜 |
材料 | 铸铁 | 不锈钢 | 尼龙强SX橡胶 |
主要外形尺寸
连接标准 | 法兰连接尺寸符合GB4216 | |||
公称通径 | H | D | D1 | Z-∮d |
80 | 140 | 195 | 160 | 4-18 |
100 | 150 | 215 | 180 | 8-18 |
150 | 185 | 280 | 240 | 8-23 |
200 | 245 | 335 | 295 | 8-23 |
250 | 340 | 395 | 350 | 12-23 |
300 | 395 | 445 | 400 | 12-23 |

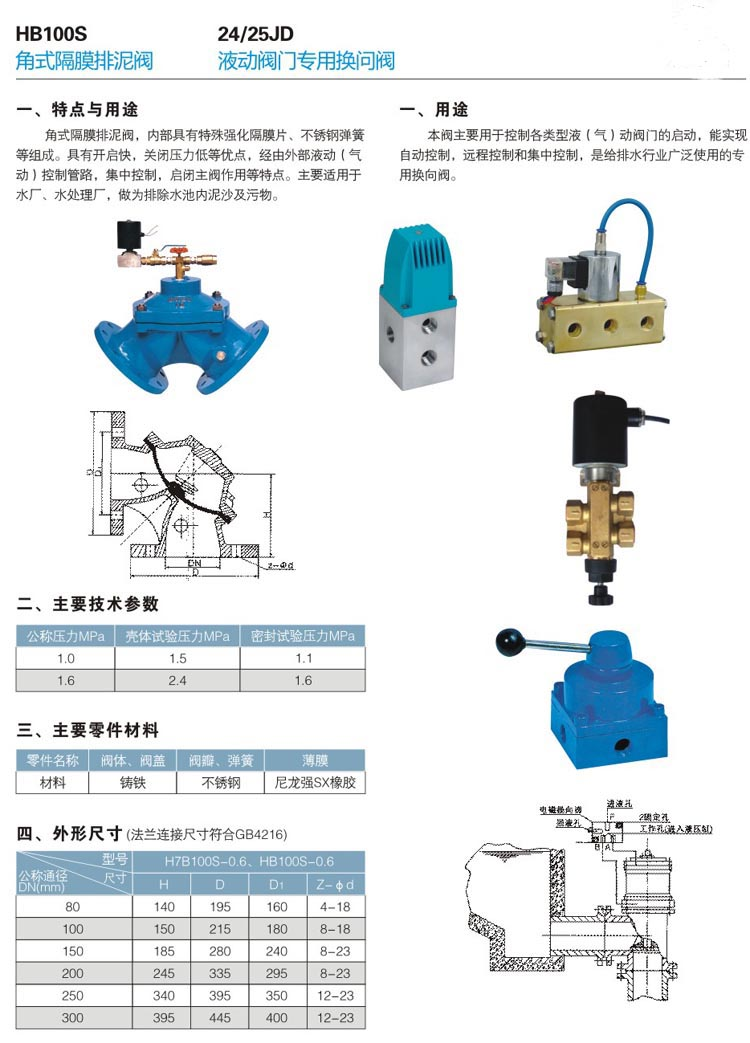

角式隔膜排泥阀,100S角式隔膜排泥阀尺寸结构图:
