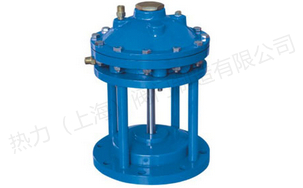

产品名称: | 池底排泥阀 | 产品型号: | JM742X |
驱动方式: | 换向阀控制 | 连接形式: | 法兰 |
结构形式: | 隔膜式 | 密封结构: | NBR |
压力范围: | 1.0MPa-1.6MPa | 公称通径: | DN100-DN400 |
常用材质: | 铸铁,铸钢,不锈钢等 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
JM742X池底排泥阀由阀体,上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位,主阀中腔进水,上腔通往大气,膜片在水的压力下带动阀瓣上升,主阀开启,池底的泥沙等污物开始排放。当二位四通换向阀处于二态位,主阀中腔水排向水池,上腔进水,关闭主阀,停止泥沙的排放。此阀安装在各类沉淀池的底部壁外,用以排除池底的泥沙污物。反应迅速,关闭准确 ,密封性强、开关性能好,检修方便,使用寿命可达五年以上。
池底排泥阀,隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。
工作原理及性能:
隔膜式池底排泥阀有阀体,上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好,检修方便,使用寿命可达五年以上。
池底排泥阀,隔膜式池底排泥阀技术参数:
1. 工作压力:1.0Mpa
2. 介质:水
3.使用温度:常温
4.隔膜室工作压力:0.3-1.0
5.隔膜室工作液:气、清水
隔膜式池底排泥阀主要部件材料:
阀体:HT200
隔膜上腔:HT200
隔膜下腔:HT200
阀板:HT200
阀杆:不锈钢
拼帽:A3钢
隔膜片:耐磨NBR和尼龙
技术参数
1. 工作压力:1.0Mpa
2. 介质:水
3.使用温度:常温
4.隔膜室工作压力:0.3-1.0
5.隔膜室工作液:气、清水
零部件材料
零件名称 | 阀体 | 隔膜上腔 | 隔膜下腔 | 阀板 | 阀杆 | 拼帽 | 隔膜片 |
材料 | HT200 | HT200 | HT200 | HT200 | 不锈钢 | A3钢 | 耐磨丁晴橡胶和尼龙 |
主要外形尺寸
法兰连接尺寸 按JB78 |
DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
H | 260 | 375 | 250 | 525 | 585 | 600 | 680 |
池底排泥阀,隔膜式池底排泥阀尺寸结构图:
