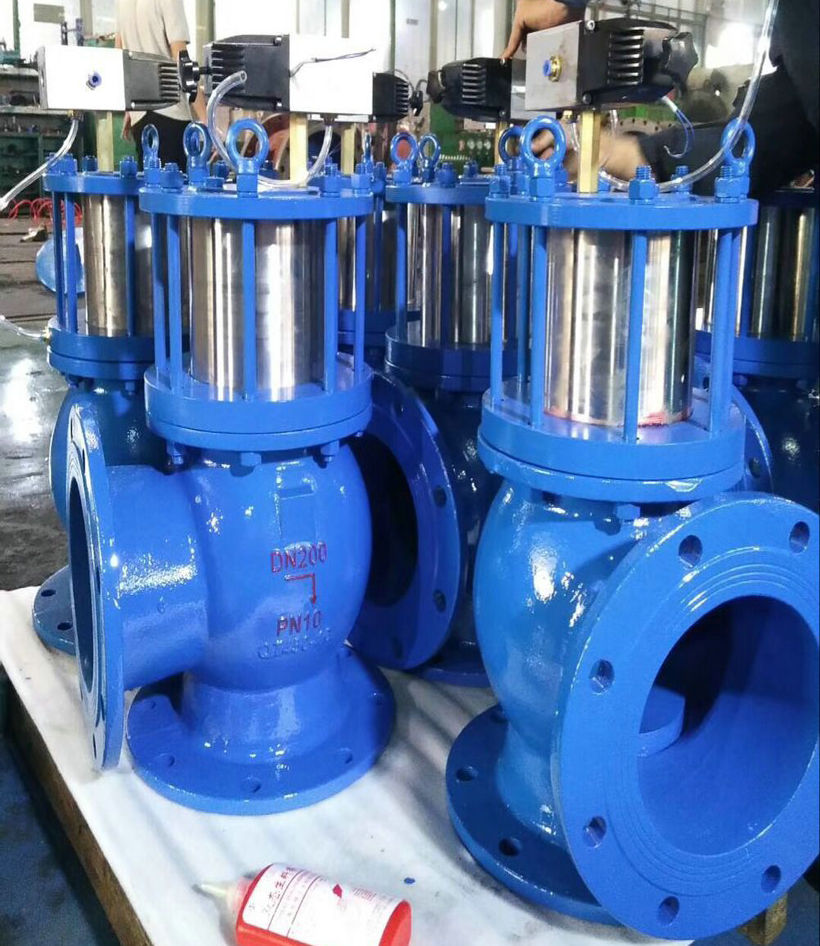

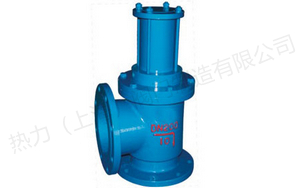

产品名称: | 气动角式排泥阀 | 产品型号: | J644X |
驱动方式: | 气动 | 连接形式: | 法兰 |
结构形式: | 角式 | 密封结构: | NBR |
压力范围: | 1.0MPa-1.6MPa | 公称通径: | DN80-DN400 |
常用材质: | 铸铁,铸钢,不锈钢等 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
气动角式排泥阀,J644X气动角式排泥阀主要用于自来水公司各类水池外,可以排除池底泥沙或污物,也可以安装在工作介质为水,气,油等工业管道中,起截流作用。
气动角式排泥阀,J644X气动角式排泥阀技术参数
液压缸工作介质:清水,气,油液压缸工作压力: 0.15~0.3MPa 0.3~1.0MPa阀体公称压力:1.0MPa阀体密封压力:1.1MPa介质温度:常温
气动角式排泥阀,J644X气动角式排泥阀工作原理及性能
气动角式排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带或阀瓣升降,使阀体通道开或闭,以达到流体通断。
液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用手的反馈信息由多大5年未更换折有之,开启速度快,一般在10秒内法办已全开,阀瓣与阀座为软密封,密封性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。
零部件材料
零件名称 | 阀体、阀盖 | 板阀 | 阀杆 | 液压缸 | 密封圈 |
材 料 | 铸铁、球铁、碳钢 | 铸铁/碳钢 | 不锈钢 | 碳钢、不锈钢 | 丁腈橡胶 |
主要外形尺寸
公称通径 | 连接尺寸 | 进液接管(G) | |||||
D | D1 | L | H1 | H | z-d | ||
80 | 195 | 160 | 135 | 115 | 460 | 4-18 | 1/2" |
100 | 215 | 180 | 145 | 125 | 500 | 8-18 | 1/2" |
150 | 280 | 240 | 185 | 155 | 630 | 8-23 | 1/2" |
200 | 335 | 295 | 225 | 185 | 750 | 8-23 | 1/2" |
250 | 390 | 350 | 250 | 245 | 835 | 12-23 | 1/2" |
300 | 440 | 400 | 280 | 240 | 970 | 12-23 | 1/2" |
350 | 500 | 460 | 340 | 275 | 1110 | 16-23 | 1/2" |
400 | 565 | 515 | 345 | 310 | 1220 | 16-25 | 1/2" |

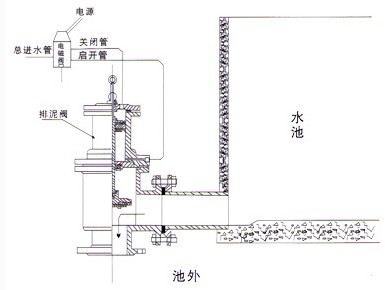

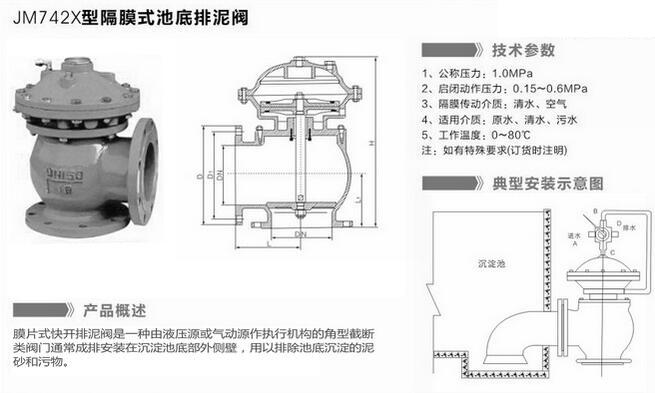

示意图

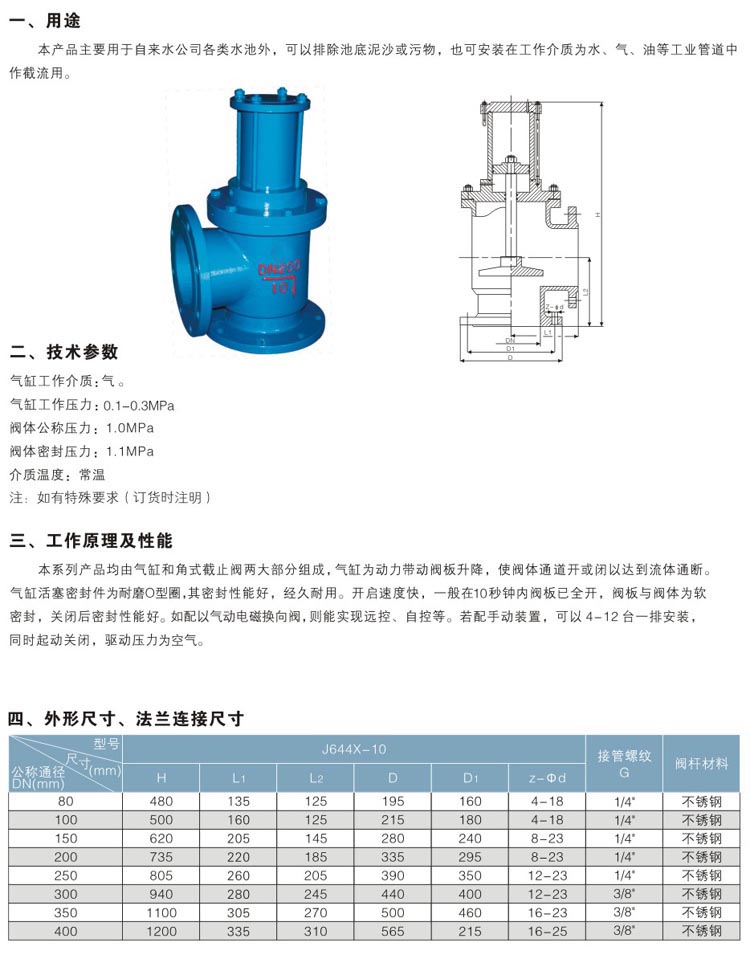

气动角式排泥阀,J644X气动角式排泥阀尺寸结构图:
