水利控制阀系列

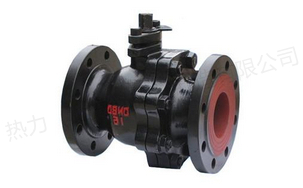

铸铁球阀
产品简介
产品名称： 铸铁球阀 产品型号： Q41F 驱动方式： 手动 连接形式： 法兰 结构形式： 浮动式 密封结构： 软密封 压力范围： 1.6MPa 公称通径： DN15-200 常用材质： 铸铁 铭牌： 热力（上海
订购热线：15901990488
021-57520210
产品介绍
产品名称： 铸铁球阀   产品型号： Q41F
  驱动方式： 手动   连接形式： 法兰
  结构形式： 浮动式   密封结构： 软密封
  压力范围： 1.6MPa   公称通径： DN15-200
  常用材质： 铸铁   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

Q41F-16铸铁球阀,法兰铸铁球阀为灰铸铁材质软密封球阀，铸铁球阀应用于工作温度≤150℃的水、蒸汽等非腐蚀性介质的管路上，作启闭用；其最大的优点为启闭迅速。其实惠的价格是常温水介质管道应用较普遍的一款阀门产品。

如果要求管道压力在1.6Mpa以上，管道温度在150℃以上的，介质为水、汽、油品的工况下，请选择铸钢材质的球阀产品型号为Q41F-16C以上或Q41H系列

主要性能规范 Capability Criterion

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

 压力试验 Pressure Test

公称压力NominalPressure 1.6
强度试验
Shell Test		 2.4
水密封试验
Water Seal Test		 1.8
气密封试验
Air Seal Test		 0.4-0.7

 主要零件材料 Materials Of main Parts

阀体
Body		 HT200 Q235
球体阀杆
Ball Stem		 304 1Cr18Ni9Ti
阀座
Seat		 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
Shim		 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat		 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing		 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
温度
Temperature		 -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
介质
Medium		 水、蒸汽、油品Water steamOil goods

 主要外型尺寸 Main outer Size

1.6MPa DN L D D1 D2 b n-φd H D0
Q41F-16 15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200

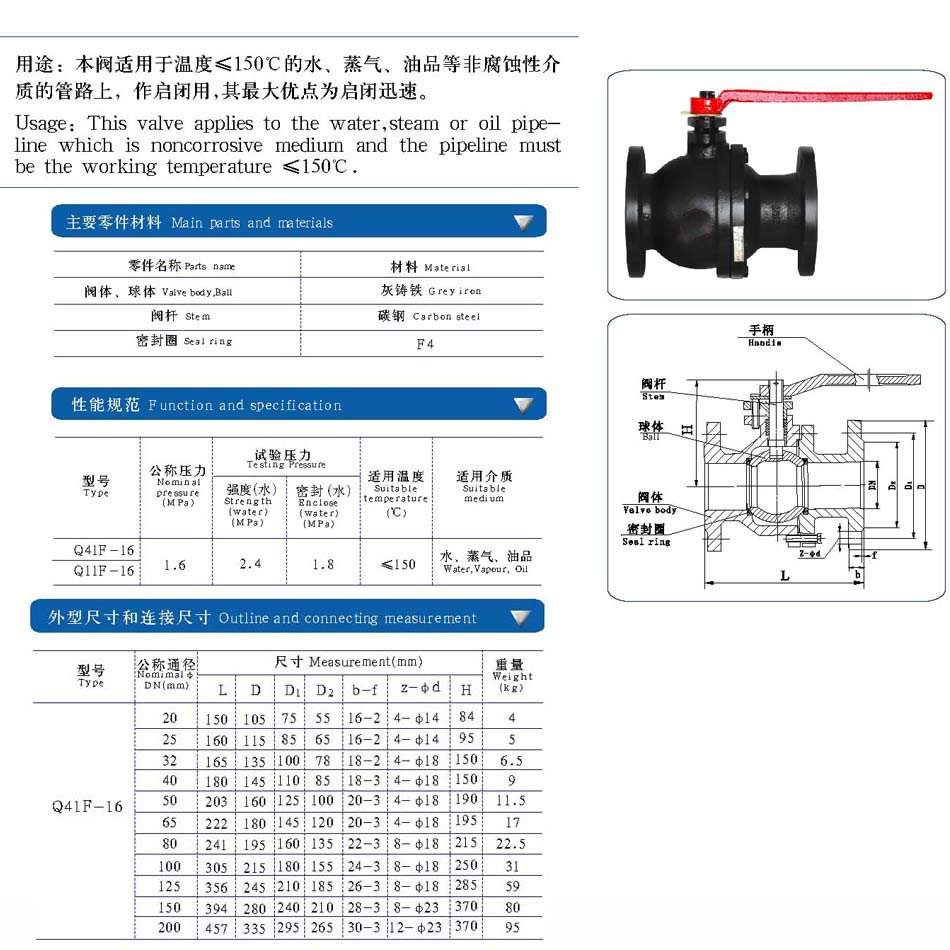

 铸铁球阀,法兰铸铁球阀参数尺寸图:
