陶瓷阀系列

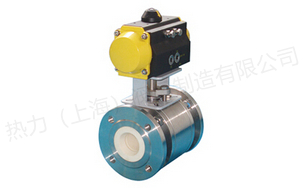

气动陶瓷球阀
产品简介
产品名称: 气动陶瓷球阀 产品型号: Q641TC 驱动方式: 手动,电动,气动 连接形式: 法兰 结构形式: 固定式 密封结构: PTFE 压力范围: 1.6MPa-4.0MPa 公称通径: DN15-300 常用材质: 铸钢
订购热线:15901990488
021-57520210
产品介绍
产品名称: 气动陶瓷球阀   产品型号: Q641TC
  驱动方式: 手动,电动,气动   连接形式: 法兰
  结构形式: 固定式   密封结构: PTFE
  压力范围: 1.6MPa-4.0MPa   公称通径: DN15-300
  常用材质: 铸钢,不锈钢等   铭牌: 热力(上海)阀门制造有限公司品牌

产品说明

气动陶瓷球阀,Q641TC气动陶瓷球阀所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用99%氧化铝陶瓷的自滑润性,可取得很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中,本阀门具有无可比拟的绝对优势,也是目前唯一合适此类介质的阀门。陶瓷阀门能满足高磨损、强腐蚀的使用环境,尤其突出的特点是超长的使用寿命,陶瓷阀门的性能价格比远远优于其它同类金属阀门。随着科学技术的不断发展和进步,陶瓷材料从配方、成型、加工及装配工艺等各方面的技术更加趋于成熟和完备,陶瓷阀门以其优异的性能越来得到阀门行业人士的认同。利用制造陶瓷阀门的成功经验还可以应用于更广泛的工程领域


气动陶瓷球阀,Q641TC气动陶瓷球阀特点总结:
阀体内部全衬陶瓷适合磨损苛刻的管路适用硬度颗粒及腐蚀介质耐用/性价比超高
适用场所:
化工行业等强腐蚀场合产品特点耐腐蚀、耐磨损和高硬度
使用寿命:
钛合金阀和蒙乃尔阀的2-4倍

气动陶瓷球阀,Q641TC气动陶瓷球阀–主要零件材料

阀体 阀杆 球体 阀座 填料 适用介质 适用温度
WCB 2Cr13 复合陶瓷 复合陶瓷 PTFE 煤粉、煤渣、粉状颗粒等腐蚀性介质 ≤200℃
CF8(304) 0Cr18Ni9(304)
CF8M(316) 0Cr17Ni12Mo2(316)
CF3M(316L) 00Cr17Ni14Mo2(316L)

气动陶瓷球阀,Q641TC气动陶瓷球阀–外形尺寸



公称压力PN(MPa) 公称通径DN(mm) 尺寸(mm)
L D D1 D2 D6 b f f6 Z-Фd W ФW H H1
1.6 15 130 95 65 45 - 14 2 - 4-14 140 - 85 -
20 140 105 75 55 - 14 2 - 4-14 140 - 90 -
25 150 115 85 65 - 14 2 - 4-14 150 - 99 -
32 165 135 100 78 - 16 2 - 4-18 180 - 105 -
40 180 145 110 85 - 16 3 - 4-18 200 - 126 -
50 200 160 125 100 - 16 3 - 4-18 250 - 140 -
65 220 180 145 120 - 18 3 - 4-18 300 - 165 -
80 250 195 160 135 - 20 3 - 8-18 350 - 178 -
100 280 215 180 155 - 20 3 - 8-18 500 305 230 380
125 320 245 210 185 - 22 3 - 8-18 800 305 280 405
150 360 280 240 210 - 24 3 - 8-23 800 305 310 460
200 400 335 295 265 - 26 3 - 12-23 1000 305 350 550
2.5 15 130 95 65 45 - 16 2 - 4-14 140 - 85 -
20 140 105 75 55 - 16 2 - 4-14 140 - 90 -
25 150 115 85 65 - 16 2 - 4-14 150 - 99 -
32 165 135 100 78 - 18 2 - 4-18 180 - 105 -
40 180 145 110 85 - 18 3 - 4-18 200 - 126 -
50 200 160 125 100 - 20 3 - 4-18 250 - 140 -
65 220 180 145 120 - 22 3 - 8-18 300 - 165 -
80 250 195 160 135 - 22 3 - 8-18 350 - 178 -
100 320 230 190 160 - 24 3 - 8-23 500 305 230 380
125 400 270 220 188 - 28 3 - 8-25 800 305 280 405
150 400 300 250 218 - 30 3 - 8-25 800 305 310 460
200 550 360 310 278 - 34 3 - 12-25 1000 305 350 550
4.0 15 130 95 65 45 40 16 2 - 4-14 140 - 85 -
20 140 105 75 55 51 16 2 4 4-14 140 - 90 -
25 150 115 85 67 58 16 2 4 4-14 150 - 99 -
32 180 135 100 78 66 18 2 4 4-18 180 - 105 -
40 200 145 110 85 76 18 3 4 4-18 200 - 126 -
50 220 160 125 100 88 20 3 4 4-18 250 - 142 -
65 250 180 145 120 110 22 3 4 8-18 300 - 165 -
80 280 195 160 135 121 22 3 4 8-18 350 - 178 330
100 320 230 190 160 150 24 3 4.5 8-23 500 305 230 380
125 400 270 220 188 176 28 3 4.5 8-25 800 305 280 420
150 400 300 250 218 204 30 3 4.5 8-25 800 305 310 480
200 550 375 320 282 260 38 3 4.5 12-30 1000 400 350 560
