一、产品概述：

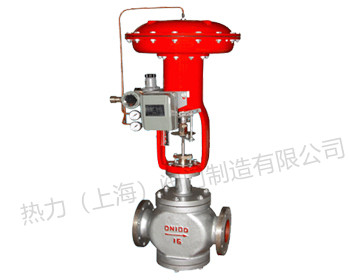

ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
二、主要技术性能指标：
|
项目 |
指标值 |
|
|
基本误差％ |
不带定位器 |
±5.0 |
|
带定位器 |
±1.0 |
|
|
回差％ |
不带定位器 |
3.0 |
|
带定位器 |
1.0 |
|
|
死区％ |
不带定位器 |
3.0 |
|
带定位器 |
0.4 |
|
|
允许泄漏量L/h |
1×10-3×阀额定容量 |
|
三、主要规格与技术参数：
|
公称通径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||||
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
||
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||||
|
流量特性 |
直线、等百分比、快开型 |
|||||||||||||||||
|
介质温度℃ |
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) |
|||||||||||||||||
|
法兰尺寸 |
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 |
|||||||||||||||||
|
法兰形式 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|||||||||||||||||
|
阀体材质 |
PN |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|||||||||||||||
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||
|
阀体型式 |
直通单座铸造球型阀 |
|||||||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||
|
上阀盖形式 |
普通式(常温型)、热片式(中温型)、低温型 |
|||||||||||||||||
|
可配附件 |
定位器手轮电/气转换器空气过滤减压器 |
|||||||||||||||||
|
可调比R |
30:1 |
|||||||||||||||||
|
气源接头 |
M16×1.5 |
|||||||||||||||||
四、主要技术参数：
|
型 号 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面积cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
|
弹簧范围KPa |
20～100(标准)；40～200；80～240；20～60；60～10 |
|||||
五、主要外形及尺寸：
|
DN |
D |
PN(MPa) |
H |
H1 |
|||
|
1.6 |
4.0 |
6.4 |
常温型 |
中温型 |
|||
|
25 |
280 |
185 |
190 |
200 |
685 |
835 |
115 |
|
32 |
280 |
200 |
210 |
210 |
696 |
847 |
120 |
|
40 |
325 |
220 |
230 |
235 |
754 |
905 |
130 |
|
50 |
325 |
250 |
255 |
265 |
784 |
935 |
145 |
|
65 |
410 |
275 |
285 |
295 |
1065 |
1219 |
180 |
|
80 |
410 |
300 |
310 |
320 |
1076 |
1239 |
195 |
|
100 |
410 |
350 |
355 |
370 |
1085 |
1248 |
200 |
|
125 |
495 |
410 |
425 |
440 |
1286 |
1498 |
245 |
|
150 |
495 |
450 |
460 |
475 |
1306 |
1518 |
255 |
|
200 |
495 |
550 |
560 |
570 |
1381 |
1593 |
275 |
|
250 |
620 |
670 |
740 |
752 |
1455 |
1645 |
380 |
|
300 |
620 |
770 |
803 |
819 |
1510 |
1690 |
430 |
六、主要零件材料温度范围：
|
零件名称 |
材料 |
温度范围 |
|
阀 体 上阀盖 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
阀芯、阀座、阀杆 |
1Cr18Ni9 |
-250～550℃ |
|
上下膜片 |
A3钢板 |
|
|
支架、顶盖 |
HT200 |
|
|
压缩弹簧 |
60Si2Mn |
|
|
波纹薄膜 |
5806胶夹480D尼龙66网眼布 |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
碳纤维 |
-120～350℃ |
|
|
柔性石墨 |
-40～600℃ |
七、订货须知：
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性，
5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
