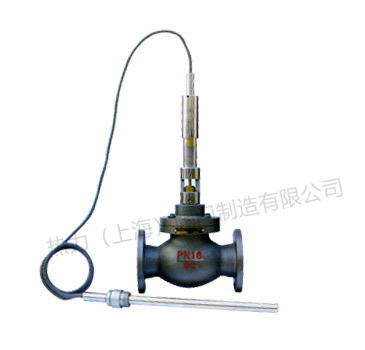

YZW自力式温度调节阀主要由控制阀及温控器两部分组成，是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。
一、产品概述：
自力式调节阀主要由控制阀及温控器两部分组成，是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于冷热水、蒸汽、油等介质的各种热交换器中的温度自动控制，广泛应用于城市供热、供暖系统及其它工业领域。产品有公称压力PN16、40，公称通径15～200mm，温度范围从0-110℃，阀体耐温270℃。
二、主要零件材料：
|
阀体 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
阀座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
阀芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波纹管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波纹管 |
1Cr18Ni9Ti |
|
|
温包 |
H62 |
1Cr18Ni9Ti |
|
毛细管 |
H62 |
1Cr18Ni9Ti |
|
接头 |
35 |
1Cr18Ni9Ti |
|
公称通径DN (mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
|||||
|
公称压力PN(MPa)
|
1.6 4.0
|
||||||||||||||
|
额定流量系数（KV）
|
单座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
||||
|
双座
|
12
|
22
|
33
|
53
|
53
|
132
|
209
|
330
|
|||||||
|
套筒
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
|||||||
|
额定行程(mm)
|
6
|
8
|
10
|
14
|
20
|
||||||||||
|
允许最大压差(MPa)
|
1.6
|
1.5
|
|||||||||||||
|
温度调节范围(℃)
|
0~70、50~120、100~170、150~220、200~270
|
||||||||||||||
|
调节精度（%）
|
±5
|
||||||||||||||
|
允许超载值（℃）
|
分别为上述温度调节范围上限加50
|
||||||||||||||
|
使用环境温度（℃）
|
-40~+80
|
||||||||||||||
|
安装接头（M）
|
G1”
|
||||||||||||||
|
毛细管长度（M）
|
3、5、8
|
||||||||||||||
|
允许
泄漏量 |
硬密封（1/h）
|
单座：≤10-4×阀额定容量（IV）
双座、套筒：≤5×10-3×阀额定容量（II级） |
|||||||||||||
|
软密封（m1/min）
|
0.15
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
|||||
