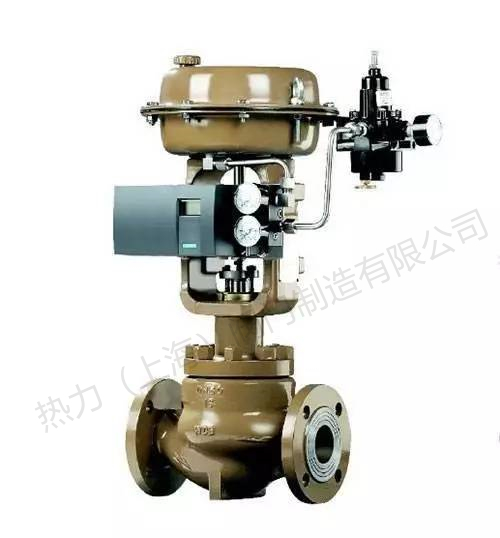

					气动套筒调节阀,ZJHM气动套筒调节阀由气动多弹簧薄膜执行机构和低流阻套筒调节机构组成,与普通套筒阀相比,具有体积小1/3,重量轻1/3,流量大1/3的特点,具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品。广泛应用于要求噪音低,压差大的工业过程自动控制。

					气动套筒调节阀,ZJHM气动套筒调节阀主要技术参数



							|
								调节机构主要技术参数 |


							|
								公称通径(mm) |

								20 |

								25 |

								40 |

								50 |

								65 |

								80 |

								100 |

								150 |

								200 |


							|
								阀座直径(mm) |

								10 |

								12 |

								15 |

								20 |

								25 |

								32 |

								40 |

								50 |

								65 |

								80 |

								100 |

								125 |

								150 |

								200 |



								额定流量
								系数KV |

								直径 |

								1.8 |

								2.8 |

								4.4 |

								6.9 |

								11 |

								17.6 |

								27.5 |

								44 |

								69 |

								110 |

								176 |

								275 |

								440 |

								690 |


							|
								等百分比 |

								1.6 |

								2.5 |

								4 |

								6.3 |

								10 |

								16 |

								25 |

								40 |

								63 |

								100 |

								160 |

								250 |

								400 |

								630 |


							|
								公称压力MPA |

								0.6,1.6;4.0;6.4 |

								  |


							|
								流量特性 |

								直线、等百分比 |


							|
								介质温度℃ |

								-20~200(常温);-40~450(中温) |


							|
								法兰尺寸 |

								铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59 |


							|
								法兰型式 |

								法兰密封面型式按JB77-59,其中铸铁法兰按光滑式,铸钢法兰按凹式 |


							|
								阀体材质 |

								PN |

								0.6,1.6 |

								HT200  |


							|
								MAP |

								4.0,6.4 |

								 ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti |


							|
								上阀盖型式 |

								普通式(常温式);热片式(中温式) |


							|
								可调比 |

								50:1 |






							|
								执行机构主要技术参数 |


							|
								型号 |

								ZHA(B)-22 |

								ZHA(B)-23 |

								ZHA(B)-34 |

								ZHA(B)-45 |


							|
								有效面积CM2 |

								350 |

								350 |

								560 |

								900 |


							|
								行程MM |

								16 |

								25 |

								40 |

								60 |


							|
								弹簧范围MPA |

								0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10 |






					气动套筒调节阀,ZJHM气动套筒调节阀主要零部件



							|
								主要零件材料及推荐使用温度范围 |


							|
								零件名称 |

								零件材料 |

								温度范围 |


							|
								阀体 |

								HT200 |

								-20~+200 |


							|
								ZG270-500 |

								-40~+400 |


							|
								上阀盖 |

								ZG1CR18Ni9Ti |

								-250~+550 |


							|
								ZG0Cr18Ni12MO2Ti |

								-40~+600 |


							|
								阀芯、阀座、波纹管 |

								1CR18Ni9 |

								-250~+550 |


							|
								0Cr18Ni12MO2Ti |

								-250~+550 |


							|
								填料 |

								F4 |

								-40~+200 |


							|
								膜片 |

								NBR夹增涤沦物 |

								  |


							|
								压缩弹簧 |

								60Si12Mn |

								  |


							|
								膜盖 |

								A3 |

								  |






							|
								许用介质压力和工作温度关系 |


							|
								阀体材料 |

								公称压力
								MPA |

								介质工作温度℃ |


							|
								<120 |

								<200 |

								<250 |

								<300 |

								<350 |

								<400 |

								<425 |

								<435 |

								<450 |


							|
								最大工作压力MPA |


							|
								HT200 |

								0.6 |

								0.6 |

								0.55 |

								0.5 |

								  |

								  |

								  |

								  |

								  |

								  |


							|
								1.6 |

								1.6 |

								1.5 |

								1.4 |

								  |

								  |

								  |

								  |

								  |

								  |


							|
								ZG270-500 |

								0.6 |

								  |

								0.6 |

								0.56 |

								0.5 |

								0.45 |

								0.4 |

								0.36 |

								0.32 |

								0.3 |


							|
								ZG1CR18Ni9Ti |

								1.6 |

								  |

								1.6 |

								1.4 |

								1.25 |

								1.1 |

								1 |

								0.9 |

								0.8 |

								0.75 |


							|
								ZG0Cr18Ni12MO2Ti |

								4 |

								  |

								4 |

								3.6 |

								3.2 |

								2.8 |

								2.5 |

								2.2 |

								2 |

								1.9 |


							|
								6.4 |

								  |

								6.4 |

								5.6 |

								5 |

								4.5 |

								4 |

								3.6 |

								3.2 |

								3 |




					气动套筒调节阀,ZJHM气动套筒调节阀性能参数


						电-气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)

						本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)




							|
								主要技术性能指标 |


							|
								项目 |

								指标值 |


							|
								基本误差% |

								不带定位器 |

								±5.0 |


							|
								带定位器 |

								±1.0 |


							|
								回差% |

								不带定位器 |

								3.0 |


							|
								带定位器 |

								1.0 |


							|
								死区% |

								不带定位器 |

								3.0 |


							|
								带定位器 |

								0.4 |


							|
								额定行程偏差% |

								±2.5 |






							|
								项目 |

								指标值 |



								始
								终
								点
								偏
								差
								% |

								气关 |

								不带定位器 |

								始点 |

								±5.0 |


							|
								终点 |

								±2.5 |


							|
								带定位器 |

								始点 |

								±1.0 |


							|
								终点 |

								±1.0 |


							|
								气开 |

								不带定位器 |

								始点 |

								±2.5 |


							|
								终点 |

								±5.0 |


							|
								带定位器 |

								始点 |

								±1.0 |


							|
								终点 |

								±1.0 |


							|
								允计泄漏量1/h |

								单座式 |

								1*10-4*阀定额定容量 |


							|
								单座式 |

								1*10-3*阀定额定容量 |






							|
								允许压差 |


							|
								类别 |

								单座式 |

								套筒式 |


							|
								弹簧范围MPA |

								0.2~0.10 |

								0.04-0.2 |

								0.2~0.10 |

								0.04-0.2 |


							|
								气源压力MPA |

								0.14 |

								0.25 |

								0.4 |

								0.14 |

								0.25 |

								0.4 |


							|
								公称直径 |

								阀座直径 |

								气关 |

								气开 |

								气关 |

								气开 |

								气关 |

								气开 |

								气关 |

								气开 |

								气关 |

								气开 |

								气关 |

								气开 |


							|
								20 |

								10 |

								6.4 |

								4.46 |

								6.4 |

								6.4 |

								6.4 |

								6.4 |

								  |

								  |

								  |

								  |

								  |

								  |


							|
								12 |

								6.4 |

								3.09 |

								6.4 |

								6.4 |

								6.4 |

								6.4 |

								  |

								  |

								  |

								  |

								  |

								  |


							|
								15 |

								5.94 |

								1.98 |

								6.4 |

								5.94 |

								6.4 |

								6.4 |

								  |

								  |

								  |

								  |

								  |

								  |


							|
								20 |

								3.34 |

								1.11 |

								6.4 |

								3.34 |

								6.4 |

								6.4 |

								  |

								  |

								  |

								  |

								  |

								  |


							|
								25 |

								25 |

								2.14 |

								0.71 |

								6.4 |

								2.14 |

								6.4 |

								4.99 |

								3 |

								1.5 |

								6.4 |

								4.5 |

								6.4 |

								6.4 |


							|
								40 |

								32 |

								1.31 |

								0.44 |

								6.09 |

								1.37 |

								6.4 |

								3.05 |

								2.25 |

								1.13 |

								6.4 |

								3.38 |

								6.4 |

								6.4 |


							|
								40 |

								0.84 |

								0.28 |

								3.9 |

								0.84 |

								5.26 |

								1.95 |


							|
								50 |

								50 |

								0.53 |

								0.18 |

								2.5 |

								0.53 |

								3.39 |

								1.25 |

								1.95 |

								1.18 |

								6.4 |

								3.54 |

								6.4 |

								6.4 |


							|
								65 |

								65 |

								0.51 |

								0.17 |

								2.36 |

								0.51 |

								3.21 |

								1.18 |

								2.36 |

								1.02 |

								6.4 |

								3.06 |

								6.4 |

								6.4 |


							|
								80 |

								80 |

								0.33 |

								0.11 |

								1.56 |

								0.33 |

								2.12 |

								0.78 |

								2.04 |

								0.84 |

								6.4 |

								2.51 |

								6.4 |

								5.85 |


							|
								100 |

								100 |

								0.21 |

								0.07 |

								1 |

								0.21 |

								1.35 |

								0.5 |

								1.67 |

								  |

								6.4 |

								  |

								6.4 |

								  |


							|
								150 |

								125 |

								0.22 |

								0.07 |

								1.02 |

								0.22 |

								1.39 |

								0.51 |

								1.41 |

								0.71 |

								6.4 |

								2.12 |

								6.4 |

								4.94 |


							|
								150 |

								0.15 |

								0.05 |

								0.71 |

								0.15 |

								0.97 |

								0.35 |


							|
								200 |

								200 |

								0.08 |

								0.028 |

								0.4 |

								0.08 |

								0.54 |

								0.2 |

								1.41 |

								0.57 |

								6.4 |

								1.71 |

								6.4 |

								4 |




					气动套筒调节阀,ZJHM气动套筒调节阀外形尺寸





							|
								外形尺寸 |


							|
								公称通径 |

								D |

								L |

								H |

								H1 |



								PN6
								PN16 |

								PN40 |

								PN64 |

								常温 |

								中温 |

								PN6 |

								PN16 |

								PN40 |

								PN64 |


							|
								20 |

								285 |

								187 |

								194 |

								206 |

								640 |

								790 |

								45 |

								52.5 |

								52.5 |

								62.5 |


							|
								25 |

								184 |

								197 |

								210 |

								640 |

								790 |

								50 |

								57.5 |

								57.5 |

								67.5 |


							|
								40 |

								222 |

								235 |

								251 |

								730 |

								895 |

								65 |

								72.5 |

								72.5 |

								82.5 |


							|
								50 |

								254 |

								267 |

								286 |

								740 |

								910 |

								70 |

								80 |

								80 |

								87.5 |


							|
								65 |

								360 |

								276 |

								292 |

								311 |

								885 |

								1065 |

								80 |

								90 |

								90 |

								100 |


							|
								80 |

								298 |

								317 |

								337 |

								900 |

								1085 |

								92.5 |

								97.5 |

								97.5 |

								105 |


							|
								100 |

								352 |

								368 |

								394 |

								945 |

								1155 |

								102.5 |

								107.5 |

								115 |

								125 |


							|
								150 |

								470 |

								451 |

								473 |

								508 |

								1245 |

								1395 |

								130 |

								140 |

								150 |

								170 |


							|
								200 |

								600 |

								600 |

								650 |

								1560 |

								1820 |

								157.5 |

								167.5 |

								187.6 |

								202.5 |






					 ◆ 阀体作用方式
					气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

					◆ 附件
					定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

					◆ 订货须知
					1.提供产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
					6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
			 |
