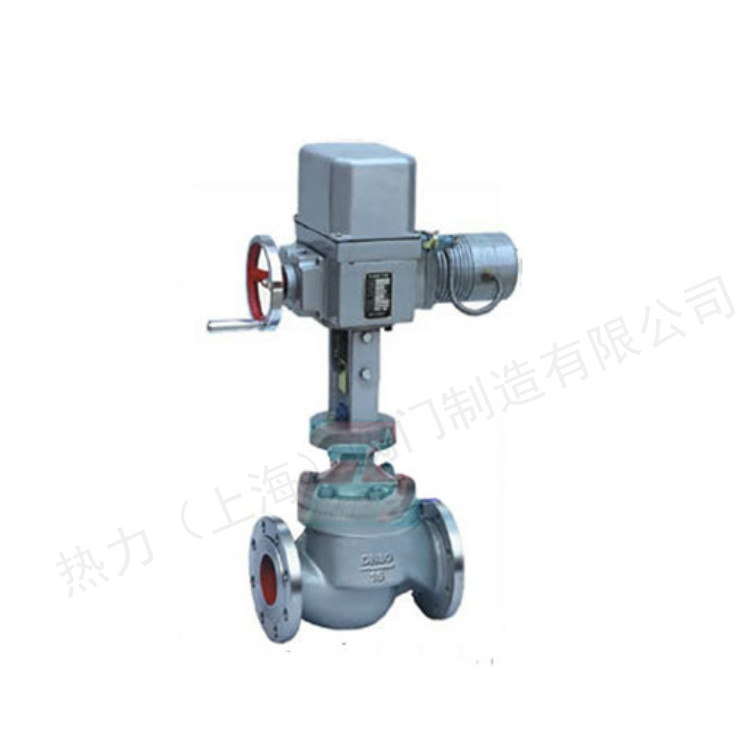

一、ZAZP直通式调节阀概述
该直通式调节阀是靠接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
ZAZP电动单座调节阀产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA .DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。
ZAZM电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。
二、ZAZP直通式电动调节阀特点
1.阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
2.可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3.电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
4.调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
5.伺服放大器采用深度动态负反馈，可提高自动调节精度。
6.电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC。
7.电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
8.波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
三、ZAZP直通调节阀阀体材质
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司太莱合金堆焊 增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
四、ZAZP直通调节阀型号意义
ZAZP-□□K（B）
Z：执行器大类， AZ：直行程Ⅲ型电执行机构， P：单座调节阀
-□□：压力级别： 如16：1.6MPa，40：4.0MPa，K（B）：电开（关）式
ZAZPQ-□□K（B） Q：调节切断型（阀芯夹增强PTFE）
ZAZP-□□K（B）G G：高温型
ZAZP-□□K（B）W W：波纹管密封型
ZAZP-□□K（B）J J：夹套保温型
ZAZP-□□K（B）S S：散热型
ZAZP-□□K（B）WS WS：波纹管密封散热型
五、ZAZP直通调节阀技术参数
|
公称通径 DN （ mm ）
（阀座直径 DN ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
（10）
|
（12）
|
（15）
|
（20）
|
|
额定流量系数 Kv
|
直 线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
额定行程 （mm）
|
16
|
25
|
40
|
60
|
|
公称压力 PN（MPa）
|
1.0 1.6 4.0 6.4
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比
|
50
|
|
允 许
泄漏量
|
单 座
|
硬密封：Ⅳ级 软密封：Ⅵ级
|
|
套 筒
|
硬密封： II 级 软密封：Ⅵ级
|
|
工作温度 t （ o C）
|
-20~200 -40~250 -40~450 -60~450
|
|
信号范围（ mA.DC ）
|
0~10 4~20
|
|
作用方式
|
电关式 电开式
|
|
使用环境温度 （ o C）
|
电动调节阀： -20~70 o C 伺服放大器： 0~50 o C
|
|
使用环境湿度
|
电动调节阀：≤ 95% 伺服放大器：≤ 85%
|
|
电源电压
|
220V 50Hz 380V 50Hz 24AC/DC
|
*本产品性能指标贯彻GB/T4213-92。
六、ZAZP直通调节阀执行机构技术参数
|
公称通径 DN （ mm ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
电动执行机构型 号
|
普通型
|
ZAZ-60
DKZ-310
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
电子型
|
JHZAZ1
|
JHZAZ2
|
JHZAZ3
|
JHZAZ3
|
|
电动执行机构推 力（ N ）
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
|
电子型
|
2000
|
4000
|
6000
|
8000
|
|
全行程
时 间
（ S ）
|
普通型
|
12.5
|
20
|
32
|
48
|
|
电子型
|
30
|
30
|
48
|
60
|
|
消耗功率（ W ）
|
普通型
|
28
|
35
|
|
电子型
|
6
|
15
|
25
|
40
|
*表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
七、ZAZP直通调节阀外型尺寸及重量
普通型 单位：mm
|
公称通径 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
460
|
530
|
630
|
|
B
|
230
|
230
|
260
|
|
H 1
|
490
|
540
|
625
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H 2
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H 3
|
53
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
|
重量 （Kg）
|
PN 16 40
|
50
|
52
|
54
|
56
|
58
|
75
|
87
|
95
|
132
|
135
|
155
|
|
PN64
|
53
|
56
|
58
|
65
|
68
|
84
|
110
|
129
|
177
|
180
|
210
|
电子型 单位：mm
|
公称通径 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
d
|
φ 155
|
φ 162
|
φ 170
|
|
H 4
|
290
|
325
|
380
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H 5
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H 6
|
53
|
58
|
70
|
75
|
82
|
92
|
100
|
110
|
125
|
142
|
170
|
|
重量 （Kg）
|
PN 16 40
|
10
|
12
|
15
|
17
|
18
|
34
|
46
|
54
|
76
|
79
|
100
|
|
PN64
|
13
|
16
|
19
|
26
|
27
|
43
|
69
|
85
|
120
|
125
|
150
|
八、ZAZP直通式电动调节阀订货须知
订货时请用户提供以下资料：
1·直通式调节阀名称、直通调节阀型号、直通调节阀用途
2·公称通径（mm）、公称压力（MPa）、工作温度及范围
3·直通调节阀阀前压力，阀后压力
4·介质名称及状态温度
5·单座调节阀供电电压（220V或380V，默认220V）
6·输入信号：4-20mA，还是1-5V（默认4-20mA）
7·单座调节阀阀体、阀内件材质要求
8·其它特殊要求（如耐蚀要求，防爆等级要求，泄漏等级限制要求，等等）
