调节阀系列

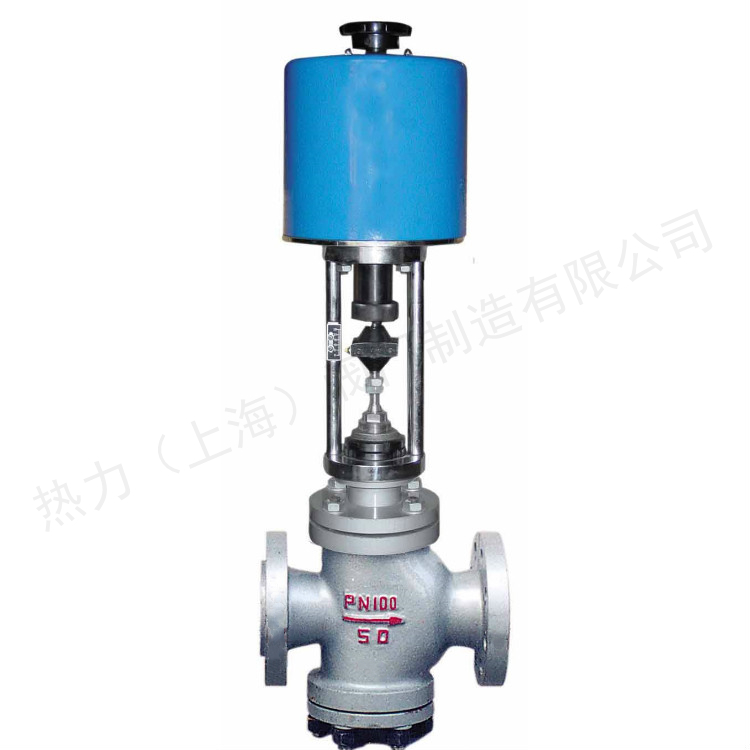

ZDLN电子式电动调节阀
产品简介
产品概述： ZDLN电子式电动直通双座调节阀 采用双导向结构，配用9610L系列电子式直行程电动执行机构。具有结构紧凑、重 量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点
订购热线：15901990488
021-57520210
产品介绍

产品概述：
ZDLN电子式电动直通双座调节阀采用双导向结构，配用9610L系列电子式直行程电动执行机构。具有结构紧凑、重

量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的确工

艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏量也较大且不是很清洁的介质场合

SZDLN型电子式电动直通双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有N16、

40、64；公称通径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅱ级或Ⅳ级。

流量特性为线性或等百分比。多种多样的品种规格可供选择。

SZDLN型电子式电动直通双座调节阀主要零件材料

阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti　阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊 　填料：聚四氟

乙烯、柔性石墨、不锈钢波纹管    垫片：聚胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片　阀杆、推杆：2Cr13  Cr18Ni9Ti

衬套：2Cr13

　公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

400

　额定流量系数
　Kv

直线

12.1

19.4

30.3

48.3

75.9

121

193.6

302.5

484

759

1210

1936

2920

等百分比

11

17.6

27.5

44

69.3

110

176

275

440

693

1100

1760

2700

　额定行程L(mm)

16

25

40

60

120

　公称压力PN（MPa)

1.6、4.0、6.4

　固有流量特性

直线、等百分比

　固有可调比R　

50：1

　信号范围（mA.DC)

0～10、4～20

　电源电压

220V、50Hz

　作用方式

故障时：全开、全闭、自锁位

　允许泄漏（1/h)

10-3×阀额定容量

工作温度
t( ℃)

常温型

-20～200、-40～250、-60～250

散热型

-40～450、-60～450

高温型

450～650

低温型

-60～-100、-100～-200、-200～250

调节阀订货须知

用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方

式标准最大行程开启行程流量调节比压力波动（精度）压力/温度对应比,最大耐温,阀体材质开关状态（通断电）,压力等

级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料
