调节阀系列

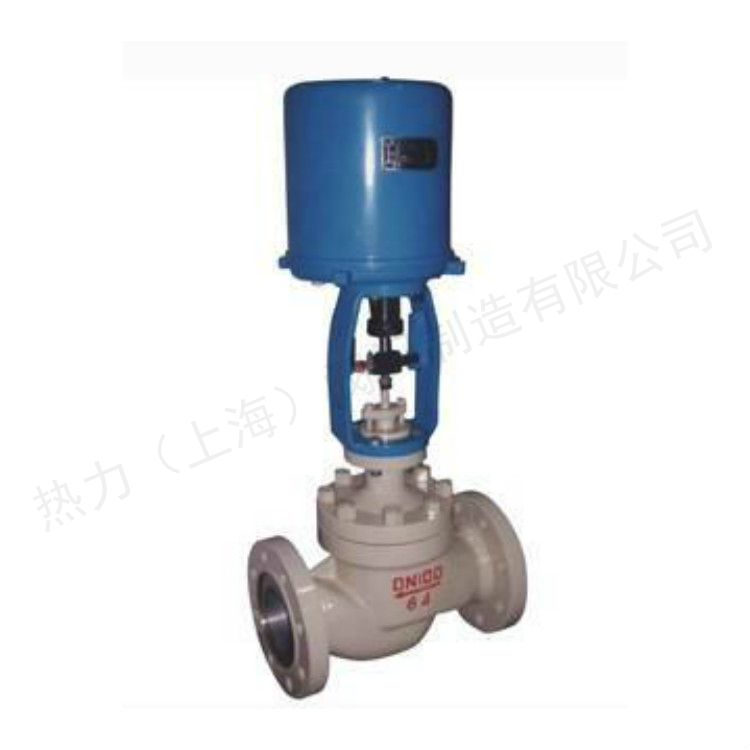

ZDLM套筒电动调节阀
产品简介
产品概述： ZDLM套筒电动调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中电动高温套筒调节阀用于将两种流体混合成第
订购热线：15901990488
021-57520210
产品介绍

产品概述：

ZDLM套筒电动调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中电动高温套筒调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。

    电动高温套筒调节阀口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。



公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
额定流量系数 KV
合流
8.5
13
21
34
53
85
135
210
340
535
分流





85
135
210
340
535
额定行程 (mm)
16
25
40
60

流量特性
直线抛物线

工作温度 (℃)
普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250散热型：铸钢： -40～450、铸不锈钢：-60～450

介质温度 (℃)
200以下(对合流阀而言)

固有可调比 R
30

公称压力 PN(MPa)
1.0 1.6 4.0 6.4

允许泄漏量
硬密封：Ⅳ级软密封：VI级

作用方式
电开、电关

信号范围 (mA.DC)
0～10 4～20

电源电压
220V、50H Z 380V、50H Z 24V、AC/DC

环境温度 (℃)
伺服放大器： 5～45 执行机构：-10～55

全行程时间S
普通型
12.5
20
32
48

电子型
30
30
48
60

消耗功率(W)
普通型
28
35

电子型
, 6
15
25
40



订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
