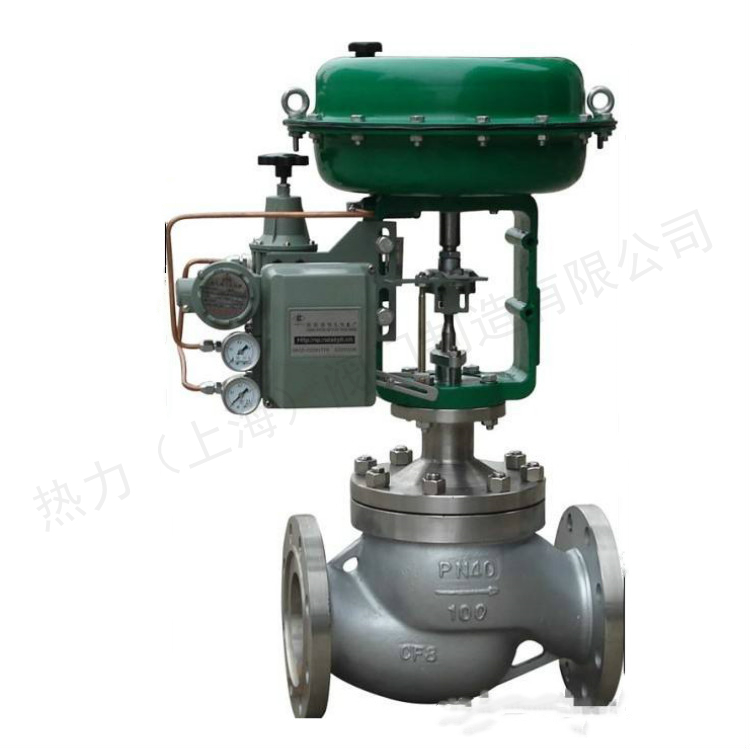

ZJHP气动单座调节阀的概述
ZJHP系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈3流线型、压降 损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确 控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给 定值。特别适用于允许泄漏星小阀前后压差不大的工作场合。
本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

ZJHP气动单座调节阀的特点
1.顶导向单座调节阀，结构紧凑，部件少、易维修。
2.金属阀芯适合多种工作场合，达IV级泄漏标准，软密封结构阀芯达VI级泄漏标准。
3.阀体按流体力学原理设计成等截面低阻流道，额定流量系数增大30%。可调范围大，固有可调比为50:1。执行机构采用多弹 簧结构，高度减少30%。，重量减轻30%。
4.ZJHPW型波纹管密封调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。ZJHPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

 主要零件常用材料

  单座阀主要技术参数

  主要性能指标

注：本产品性能符合GB/T4213—2008

 气关式（正作用）金属密封型允许压差表                                                                                                      单位： MPa

气关式（反作用）金属密封型允许压差表                                                                                        单位： MPa

气关式（反作用）金属密封型允许压差表                                                                                               单位： MPa

  气关式（正作用）金属密封型允许压差表                                                                                           单位： MPa

 允许压差表的附注说明：
1.填料材质为PTFE
2.介质的流向与阀芯关闭的方向相反
3.金属密封型泄漏等级为IV级
4.数值受公称压力、压力、温度限制
5.波纹管密封型P2≠0时须重新核对；

                                                                                                  单位：mm
