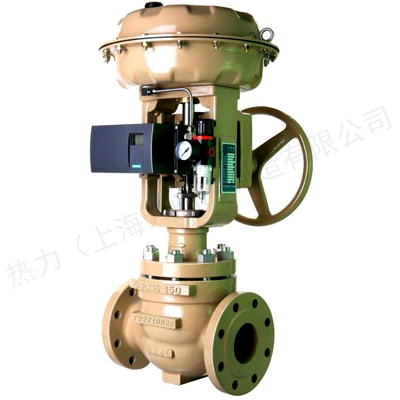

ZJHL 气动笼式单座调节阀

气动笼式单座调节阀 概述：

热力阀门ZJHL系列气动笼式单座调节阀是一种顶导部向单阀座调节阀，除具有单座柱塞型调节阀阀的各种优点外，独特的对称多孔笼式阀瓣更加有效的控制噪音及气蚀，不但适合更多要求苛刻的工况，更可量身定做各种流量系数满足客户更家细致的工艺要求，可选择多弹簧气动簿膜机构或电动执行机构等。

气动笼式单座调节阀 技术参数及性能：

阀体部分：

阀内部件：

表1．可提供的用户选择

气动笼式单座调节阀 材料及内部结构

注：

1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。

2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。

3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。

气动笼式单座调节阀 最大允许压差：

表5.多弹簧薄膜式执行机构 单位：Mpa

※以上推荐使用压差等只是相对而言，针对各种压差会有多种配置组合，对于复杂的控制系统请您与我们技术部门联系，我们有多年的过程控制产品生产的经验，为您提供更合理的执行机构配置。

表6-配置ZH系列气动执行机构控制阀外形尺寸 单位: mm

※由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系我们技术部门，以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。
