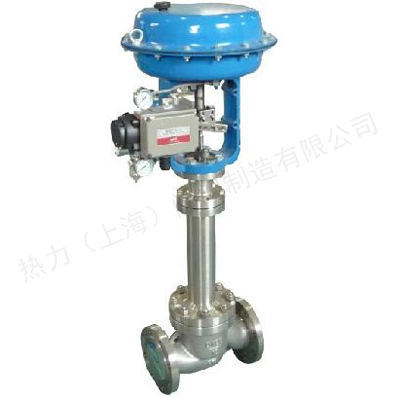

ZJHW 气动波纹管调节阀

						一、气动波纹管调节阀 产品概述

						热力阀门ZJHW气动波纹管调节阀,由多弹簧气动薄膜执行器及波纹管密封调节阀阀体组成,电多弹簧执行机构高度低、重量轻、装备简便。气动波纹管调节阀阀芯采用上导向结构,结构紧凑,有呈S流线型的流道,使其压降损失小、流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。上阀盖采用波纹管密封结构,适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管调节阀也可用在真空的场合。

						二、气动波纹管调节阀 主要技术参数

						阀体



								|
									阀体形式 |

									直通铸造球型阀 |


								|
									公称通径 |

									DN25~300mm |


								|
									公称压力 |

									PN 1.6、2.5、4.0、6.4MPa |


								|
									法兰标准 |

									GB/T9113、 JB/T79 |


								|
									连接形式 |

									法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |


								|
									阀盖形式 |

									标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃ |


								|
									压盖型式 |

									螺栓压紧式 |


								|
									密封填料 |

									V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |




						阀内件



								|
									阀芯形式 |

									单座柱塞型、笼式导向型、套筒平衡式阀芯 |


								|
									流量特性 |

									线性、等百分比 |




						执行机构及附件、作用形式



								|
									执行器型式 |

									ZHA/B多弹簧簿膜执行机构 |


								|
									执行器型号 |

									ZHA/B-22 |

									ZHA/B-23 |

									ZHAB-34 |

									ZHA/B-45 |

									ZHA/B-56 |


								|
									有效面积(cm2) |

									350 |

									350 |

									560 |

									900 |

									1400 |


								|
									行程(mm) |

									10、16 |

									25 |

									40 |

									40、60 |

									100 |


								|
									弹簧范围(KPa) |

									20~100(标准)、20-60、60-100、40-200、80-240 |


								|
									膜片材料 |

									丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |


								|
									供气压力 |

									140~400KPa |


								|
									气源接口 |

									RC1/4" |


								|
									环境温度 |

									-30~+70℃ |


								|
									可配附件 |

									定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |


								|
									作用形式 |

									气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |




						三、气动波纹管调节阀 主要零件材料



								|
									1 |

									阀体 |

									WCB |

									CF8 |

									CF8M |

									CF3M |


								|
									2 |

									阀座、套筒 |

									304 |

									304 |

									316 |

									316L |


								|
									3 |

									阀芯 |

									304 |

									304 |

									316 |

									316L |


								|
									4 |

									导向套、并帽 |

									304 |

									304 |

									316 |

									316L |


								|
									5 |

									垫片 |

									聚四氟乙烯(PTFE)/金属石墨垫片 |


								|
									6 |

									阀盖 |

									WCB |

									CF8 |

									CF8M |

									CF3M |


								|
									7 |

									阀杆 |

									304 |

									304 |

									316 |

									316L |


								|
									8 |

									波纹管 |

									304 |

									304 |

									316 |

									316L |


								|
									9 |

									填料 |

									聚四氟乙烯(PTFE)/柔性石墨 |


								|
									10 |

									螺母 |

									304 |

									304 |

									316 |

									316L |




						四、气动波纹管调节阀 主要性能指标



								|
									项目 |

									不带定位器 |

									带定位器 |


								|
									基本误差% |

									±5.0 |

									±1.0 |


								|
									回差% |

									≤3.0 |

									≤1.0 |


								|
									死区% |

									≤3.0 |

									≤0.4 |


								|
									始终点偏差% |

									气开 |

									始点 |

									±2.5 |

									±1.0 |


								|
									始点 |

									±5.0 |

									±1.0 |


								|
									气关 |

									始点 |

									±5.0 |

									±1.0 |


								|
									终点 |

									±2.5 |

									±1.0 |


								|
									额定行程偏差% |

									≤2.5 |


								|
									泄露量L/h |

									0.01%×阀额定容量 |


								|
									可调范围R |

									30:1 |




						五、气动波纹管调节阀 额定流量系数Kv、额定行程、配用执行器型号



								|
									公称通径 DN(mm) |

									25 |

									32 |

									40 |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |


								|
									阀座直径 dN(mm) |

									25 |

									32 |

									40 |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |


								|
									额定流量系数KV |

									单座 |

									11 |

									17 |

									27.5 |

									44 |

									69 |

									110 |

									176 |

									275 |

									440 |

									630 |

									1000 |

									1600 |


								|
									笼式 |

									9 |

									15 |

									23 |

									35 |

									59 |

									95 |

									148 |

									236 |

									355 |

									568 |

									885 |

									1260 |


								|
									套筒 |

									10 |

									16 |

									25 |

									40 |

									63 |

									100 |

									155 |

									250 |

									370 |

									580 |

									900 |

									1300 |


								|
									额定行程(mm) |

									16 |

									25 |

									40 |

									60 |

									100 |


								|
									执行器型号 |

									ZHA/B-22 |

									ZHA/B-23 |

									ZHA/B-34 |

									ZHA/B-45 |

									ZHA/B-56 |




						六、气动波纹管调节阀 主要外形及连接尺寸





								|
									公称通径 DN(mm) |

									25 |

									32 |

									40 |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |


								|
									L |

									PN16/25 |

									184 |

									200 |

									222 |

									254 |

									276 |

									298 |

									352 |

									410 |

									451 |

									550 |

									640 |

									880 |


								|
									PN40 |

									197 |

									200 |

									235 |

									267 |

									292 |

									317 |

									368 |

									425 |

									473 |

									640 |

									760 |

									910 |


								|
									PN64 |

									200 |

									210 |

									251 |

									286 |

									311 |

									337 |

									394 |

									440 |

									508 |

									670 |

									810 |

									950 |


								|
									H |

									PN16/25 |

									57.5 |

									75 |

									75 |

									85.5 |

									92.5 |

									100 |

									110 |

									142.5 |

									158 |

									170 |

									195 |

									230 |


								|
									PN40 |

									57.5 |

									75 |

									75 |

									82.5 |

									92.5 |

									100 |

									117.5 |

									150 |

									167.5 |

									187.5 |

									205 |

									245 |


								|
									PN64 |

									40 |

									85 |

									85 |

									90 |

									102.5 |

									107.5 |

									125 |

									172.5 |

									195 |

									207.5 |

									230 |

									260 |


								|
									H1 |

									365 |

									425 |

									430 |

									445 |

									660 |

									680 |

									690 |

									748 |

									740 |

									780 |

									820 |

									880 |


								|
									H2 |

									298 |

									298 |

									298 |

									298 |

									380 |

									380 |

									380 |

									510 |

									510 |

									510 |

									650 |

									650 |


								|
									H3 |

									180 |

									180 |

									180 |

									180 |

									236 |

									236 |

									236 |

									310 |

									310 |

									310 |

									380 |

									380 |


								|
									L1 |

									280 |

									280 |

									280 |

									280 |

									350 |

									350 |

									350 |

									475 |

									475 |

									475 |

									560 |

									560 |


								|
									A |

									282 |

									282 |

									282 |

									282 |

									360 |

									360 |

									360 |

									470 |

									470 |

									470 |

									580 |

									580 |


								|
									C |

									220 |

									220 |

									220 |

									220 |

									270 |

									270 |

									270 |

									320 |

									320 |

									320 |

									400 |

									400 |




						注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

			 |
