产品概述：

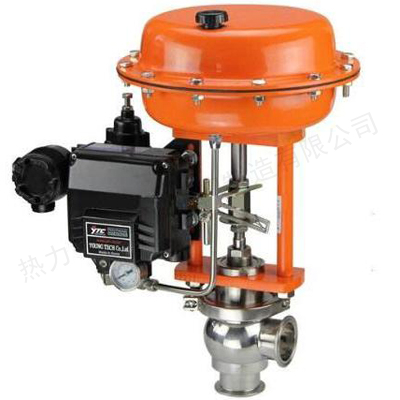

热力阀门ZJHWS气动卫生级调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合IEC534-1-1978标准。阀门泄漏量符合ANSIB16.104标准，调节阀配用不同的多弹簧执行机构，输出力大。

特性和优点

角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。

技术参数

阀体型式 ：角型铸造球体式（标准型） 三通、直通
公称通径：Dn15、25、40、50、65、80、100mm
公称压力：PN1.0MPa
连接型式 ：卡箍式、螺纹式、法兰式（如无合同约定，将按卡箍式连接供货）
材 料：不锈钢304SS、316SS、316LSS
填 料：三元乙丙橡胶,聚四氟乙烯

阀内组件

阀芯型式：单座柱塞型阀芯
流量特性：等百分比（E%）；直线（L）
材 料：不锈钢304SS、316SS、316LSS

执行机构型式：多弹簧式膜片执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：1.5～3kg/cm2（0.15～0.3MPa）
气源接口：M16×1.5
环境温度：-30～+70℃
阀体型式：气开式或气关式

附件：阀门定位器、手轮机构、空气过滤减压阀、行程开关、阀位传送器等。

性能

泄漏量：小于额定Kv的0.01%
回差：带定位器：小于全行程的1%；不带定位器：小于全行程的3%
基本误差：带定位器：小于全行程的±1%；不带定位器：小于全行程的±5%
可调范围：50：1

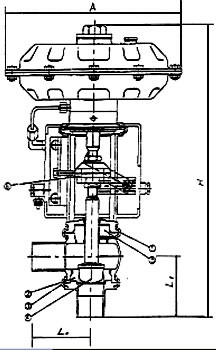

公称通径mm	25	40	50	65	80	气动薄膜卫生级调节阀
L0	100	105	105	155	155
L1	100	125	125	175	175
A	φ285	φ285	φ285	φ285	φ285
L	90	90	90	95	95
H	470	480	480	510	510

【订货须知】

1.产品型号与名称
2.公称通径DN及额定流量系数KV
3.公称压力和压差
4.流量特性
5.阀体和阀内组件材料
6.适用温度
7.是否带附件
8.控制信号是4-20mA电流或1-5v电压信号
