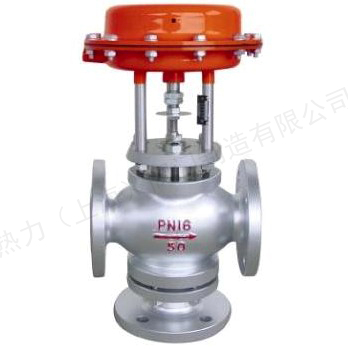

气动三通切断阀-分流ZMQF-合流ZMQH

					一、气动三通切断阀 概述

					热力阀门ZMQF(H)型气动三通切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

					气动三通切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

					本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

					二、气动三通切断阀 产品特点

					切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。

					阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。

					阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。

					平衡型阀内件,提高了切断阀的许用压差。

					波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。

					活塞式执行机构,操作力大,使用压差大。

					三、气动三通切断阀 主要零件材料

					阀体、密封套筒:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti

					阀芯、阀座:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金

					套筒、阀塞:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金

					填 料:聚四氟乙烯、柔性石墨

					波纹膜片:丁腈橡胶夹增强涤纶织物

					弹 簧:60Si2Mn

					阀杆、推杆:2Cr13、1Cr18Ni9Ti

					阀芯、阀塞(软质件):增强聚四氟乙烯

					波纹管:1Cr18Ni9Ti

					四、气动三通切断阀 规格与技术参数



							|
								公称通径DN(mm) |

								15 |

								20 |

								25 |

								32 |

								40 |

								50 |

								65 |

								80 |

								100 |

								125 |

								150 |

								200 |


							|
								额定流量 系数KV |

								单座、双座 |

								5 |

								7 |

								11 |

								20 |

								30 |

								48 |

								75 |

								120 |

								190 |

								300 |

								480 |

								760 |


							|
								套筒 |

								  |

								11 |

								20 |

								30 |

								48 |

								75 |

								120 |

								190 |

								300 |

								480 |

								760 |


							|
								公称压力PN(MPa) |

								1.0 1.6 4.0 6.4 |


							|
								额定行程(mm) |

								8 |

								12 |

								20 |

								25 |

								40 |

								50 |


							|
								有效面积(cm2) |

								ZMQ型 |

								100 |

								200 |

								400 |

								600 |

								1000 |


							|
								ZSQ型 |

								100 |

								125 |

								160 |

								250 |


							|
								允许泄 漏量 |

								硬密封 1/h |

								一般:10-4 X 阀额定容量;严密型:单、双座:1.2X10 -7,套筒 5X10 -6 X 阀额定容量 |


							|
								软密封 |

								VI级 |


							|
								允许压差(MPa) |

								ZMQP(N)正作用 |

								6.4 |

								5.09 |

								2.91 |

								1.85 |

								2.18 |

								1.33 |

								1.52 |

								0.99 |

								0.62 |

								0.60 |

								0.69 |

								0.39 |


							|
								ZMQP(N)反作用 |

								6.4 |

								6.4 |

								3.88 |

								2.47 |

								2.91 |

								1.77 |

								2.03 |

								1.32 |

								0.83 |

								0.80 |

								0.92 |

								0.52 |


							|
								ZSQP(N) |

								6.4 |

								6.1 |

								3.5 |

								2.3 |

								3.0 |

								1.9 |

								1.9 |

								1.5 |

								0.93 |

								0.84 |

								0.65 |

								0.47 |


							|
								ZMSQ(M) |

								公称压力 |


							|
								信号压力(Kpa) |

								ZMQ |

								0或250 |


							|
								ZSQ |

								0或400~600 |




					1)本产品性能指标贯彻GB/T4213-92;

					2)表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;

					3)表中允许值为使用标准气缸值,可配用不同的气缸提高允许压差.

					五、气动三通切断阀 外形尺寸及重量





							|
								公称通径 |

								15 |

								20 |

								25 |

								32 |

								40 |

								50 |

								65 |

								80 |

								100 |

								125 |

								150 |

								200 |


							|
								A |

								ф 196 |

								ф 232 |

								ф 308 |

								ф 394 |

								ф 498 |


							|
								L |

								PN16、40 |

								130 |

								150 |

								160 |

								180 |

								200 |

								230 |

								290 |

								310 |

								350 |

								400 |

								480 |

								600 |


							|
								PN64 |

								210 |

								230 |

								230 |

								260 |

								260 |

								300 |

								340 |

								380 |

								430 |

								500 |

								550 |

								650 |


							|
								H |

								PN16、40 |

								305 |

								340 |

								345 |

								370 |

								380 |

								390 |

								475 |

								490 |

								500 |

								765 |

								825 |

								927 |


							|
								PN64 |

								320 |

								350 |

								354 |

								372 |

								382 |

								397 |

								473 |

								475 |

								517 |

								805 |

								882 |

								815 |


							|
								波纹管密封型 |

								375 |

								409 |

								414 |

								431 |

								441 |

								468 |

								555 |

								570 |

								613 |

								855 |

								915 |

								1017 |


							|
								H 1 |

								PN16、40 |

								50 |

								53 |

								58 |

								70 |

								75 |

								83 |

								93 |

								100 |

								110 |

								125 |

								143 |

								170 |


							|
								PN64 |

								60 |

								65 |

								70 |

								77.5 |

								85 |

								90 |

								100 |

								85 |

								125 |

								148 |

								170 |

								208 |


							|
								H 2 |

								PN16 |

								115 |

								115 |

								121 |

								130 |

								140 |

								153 |

								178 |

								190 |

								200 |

								260 |

								320 |

								360 |


							|
								PN40 |

								125 |

								125 |

								130 |

								140 |

								150 |

								160 |

								185 |

								200 |

								220 |

								280 |

								320 |

								380 |


							|
								PN64 |

								150 |

								150 |

								160 |

								170 |

								180 |

								200 |

								230 |

								250 |

								282 |

								310 |

								430 |

								480 |


							|
								H 3 |

								PN16、40 |

								404 |

								415 |

								428 |

								448 |

								468 |

								561 |

								578 |

								590 |

								886 |

								1008 |

								1120 |

								  |


							|
								PN64 |

								365 |

								430 |

								498 |

								528 |

								528 |

								530 |

								535 |

								540 |

								600 |

								890 |

								1208 |

								1305 |


							|
								波纹管密封型 |

								395 |

								465 |

								478 |

								509 |

								509 |

								548 |

								641 |

								658 |

								670 |

								976 |

								1098 |

								1210 |


							|
								重量(kg) |

								标准型 |

								10 |

								10 |

								12 |

								15 |

								18 |

								23 |

								35 |

								45 |

								60 |

								75 |

								90 |

								120 |


							|
								波纹管密封型 |

								12 |

								12 |

								14 |

								17 |

								20 |

								26 |

								38 |

								48 |

								64 |

								79 |

								95 |

								125 |




					六、气动三通切断阀 执行标准

					-
						法兰标准:铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94

					-
						法兰密封面型式:PN10、PN16为凸面; PN40、PN64为凹凸面、阀体为凹面。

					-
						结构长度:GB12221-89。

					-
						执行机构气信号接口:内螺纹M10X1

					-
						阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANSI、JIS、DIN等标准。


			 |
