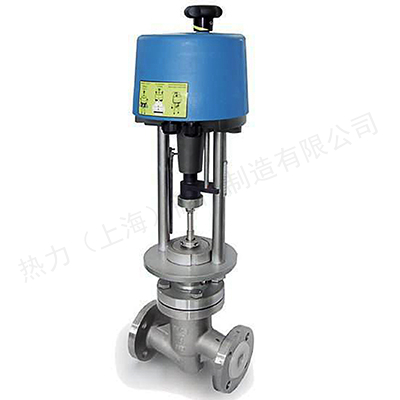

ZRSF46系列电动衬氟调节阀

一、电动衬氟调节阀概述

ZRSF46系列电动衬氟调节阀，是由3810L或DKZ型电动执行机构或电子式电动执行机构和衬氟塑直通单座调节阀阀体两部分组成，由于该阀接触介质的部位全衬有氟塑料，又采用聚四氟乙烯材质的波纹管密封，能广泛适用于对酸、碱等强腐蚀机制和有毒、易挥发等气体、液体介质的过程控制、调节。

二、电动衬氟调节阀特点

1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46，能耐酸、碱，耐强腐蚀。

2、密封性能好：采用聚四聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏。

3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量极小。

三、电动衬氟调节阀结构特征

四、电动衬氟调节阀流量特性示意图

五、电动衬氟调节阀规格与技术参数

公称通径mm		20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
公称压力MPa		0.6、1.0、1.6、2.5
行程 mm		10				16		25		40			60			100
工作温度 ℃		-30℃~+150℃
流量特性		直线、等百分比
作用方式		电开式(K常开)；电关式(B)
固有可调比R		30：1
信号范围Pr		0~10Madc；4~20mmADC
供电电源		220V 50~60HZ
防爆等级		普通型、防爆型
泄漏等级		VI

注：根据用户需要，可配国外、国内各种型号的电动执行机构。

六、电动衬氟调节阀主要性能指标

项目	技术性能指标
基本误差%	≤±5
回差%	≤3
死区%	≤5
泄漏量	≤ 0.01%阀额定容量
额定流量系数误差%	≤±10；当KV≤6.3时，为≤±15

七、电动衬氟调节阀主要零部件材料

零件名称	材料
阀体、阀盖	HT200、ZG230~450、ZG1Cr18Ni9Ti
衬里材料	F46、F4、F3、PO、PE、X、X3、PFA
阀芯	1Cr18Ni9Ti
波纹管	F4
填料	聚四氟乙烯、柔性石墨
弹簧	60Si2Mn
膜盖	A3
阀杆、推杆	2Cr13/1Cr18Ni9Ti
衬套	2Cr13

八、电动衬氟调节阀主要连接尺寸

九、电动衬氟调节阀主要技术参数

公称通径	标准值								参数值
DN(mm)	PN1.0 PN1.6
DN(mm)	L	D	D1	D2	f	b	Z—φd	D0	H
15	130	95	65	45	2	14	4—φ14	460	673
20	150	105	75	55	2	16	4—φ14	460	673
25	160	115	85	65	2	16	4—φ14	460	698
32	180	135	100	78	2	18	4—φ18	460	720
40	200	145	110	85	3	18	4—φ18	460	723
50	230	160	125	100	3	20	4—φ18	460	740
65	290	180	145	120	3	20	8—φ18	530	850
80	310	195	160	135	3	22	8—φ18	530	866
100	350	215	180	155	3	22	8—φ18	530	884
125	400	245	210	185	3	24	8—φ18	530	1040
150	480	280	240	210	3	24	8—φ23	530	1065
200	600	335	295	265	3	26	8—φ23	530	1090
250	622	390	350	320	3	28	12—φ23	630	1256
300	698	440	400	368	4	28	12—φ23	630	1520
