调节阀系列

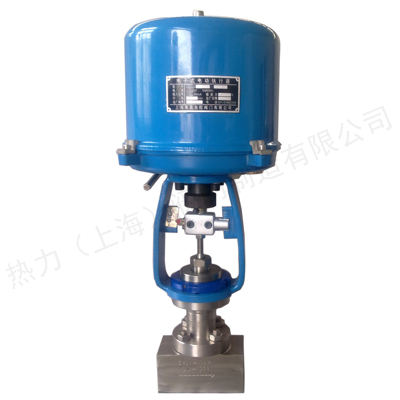

电动微小流量调节阀ZRSX
产品简介
ZRSX电动小流量调节阀概述： ZRSX系列电动小流量调节阀体积小、重量轻、性能高、用于微小流量的精确控制。例如在精密化工，科研机构中使用其来对流量及压力等进行精密的微控。阀
订购热线：15901990488
021-57520210
产品介绍
ZRSX电动小流量调节阀概述：

ZRSX系列电动小流量调节阀体积小、重量轻、性能高、用于微小流量的精确控制。例如在精密化工，科研机构中使用其来对流量及压力等进行精密的微控。阀体的设计压力可达32MPa。

采用顶导向结构，阀体结构紧凑、体积小、重量轻、美观精致；阀体流路严格安等截面 低流阻设计，压降损失小；阀芯采用加强型阀杆单导向结构式，因而工作稳定性极佳，特别能承受高速流体对阀芯的冲击；Kv值较小，多用于精确控制微小流量的场合，如精细化工、食品添加剂、医药、电子等行业。


规格参数
驱动类型：电动(齿轮转动型)
公称通径：G 1/8" ~1"
公称压力：Class150~Class600(PN16~PN100)
温度范围：-196℃~540℃
材料范围：碳钢，不锈钢，双相不锈钢，Inconel,Monel,Hastelloy,Ti等
泄漏等级：ANSI IV级，V级或VI级
阀盖类型：标准型，伸长型，低温型，波纹管，保温夹套型

电动小流量调节阀技术参数及性能：

阀体部分：
阀体型式： 直通锻造阀体
公称通径： DN5、8、10、15、20、25mm
公称压力： PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa
CLASS 150、300、 600、900、1500 Lb
JIS 10K、20K、30K、40K
连接方式： 螺纹：NPT、PT（适用于 1”以下）
焊接：SW、BW
法兰距： 符合IEC 534
阀盖形式： 阀体一体型
填　　料： V型聚四氟乙烯、柔性石墨填料等
密封垫： 金属夹石墨密封垫、聚四氟乙烯垫
执行机构： 气动：多弹簧执行机构
电动：3810L系列 、PSL系列
阀内部件：
阀芯型式： 单座柱塞
流量特性： 等百分比、线性 、快开
内件材质： 标准材质组合及使用温度、压力范围请参阅附录
表1．可提供的用户选择
阀体 型式 直通 阀盖 型式 阀体一体型
材质 WCB、WC9、304、316等 材质 WCB、WC9、304、316等
阀芯 特性 直线、等百分比、快开 填料 “V”型PTFE、柔性石墨
材质 304、304+STL/PTFE、316、316+STL/PTFE
执行器 气动:见表5
电动:见表5
定位器 电气阀门定位器、智能型数字定位器
附件 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

电动小流量调节阀材料及内部结构

表2．本体材质为碳钢
1 阀体 WCB LCB WC9
2 阀芯(杆) 304 304 304
3 垫片 316+石墨/PTFE
4 套筒 304 304 304
5 填料垫 304 304 304
6 填料 PTFE/柔性石墨
7 压套螺母 304 304 304
表3．本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 阀芯(杆） 304 316 316L
3 垫片 316+石墨/PTFE
4 套筒 304 316 316L
5 填料垫 304 316 316L
6 填料 PTFE/柔性石墨
7 压套螺母 304 316 316L
电动小流量调节阀_结构图

注：

1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。

2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。

3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。

电动小流量调节阀可提供的控制阀流量特性






表4．ZRSX系列电动小流量调节阀尺寸与行程 额定Cv值：
阀门尺寸inch(mm) 阀门尺寸(mm) 额定行程(mm) 额定Cv值
阀门开度%行程
等百分比性 直线特性
10% 30% 50% 70% 100% 10% 30% 50% 70% 100%
3/4
(20)		 5 10 0.04 0.11 0.24 0.62 0.8 0.09 0.27 0.35 0.64 0.9
8 16 0.09 0.17 0.34 0.95 1.6 0.27 0.68 1.09 1.49 1.8
10 0.14 0.27 0.53 1.48 2.5 0.42 1.06 1.69 2.32 2.8
15 0.22 0.43 0.85 2.37 4 0.67 1.66 2.65 3.65 4.4
20 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
※ZRSX系列电动小流量调节阀专为高压差场合下特殊流量系数而量身设计，以上流量系数仅做参考，定货时我公司技术部门为根据你现场的工艺设计最合适控制阀流量系数。
