仪表阀丝扣·卫生级系列
Q11F不锈钢内螺纹球阀
产品简介
Q11F不锈钢内螺纹球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分
订购热线:15901990488
021-57520210
产品介绍
Q11F不锈钢内螺纹球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。



一、详细资料:

    Q11F内螺纹球阀,丝口球阀及对焊球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。



二、产品特点:

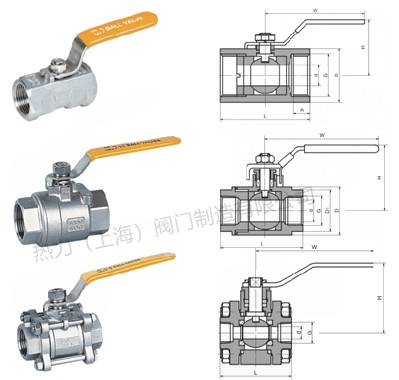

    内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

三、主要连接尺寸:
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
55
55
65
75
88
102
110
125
162
189
260
H
50
50
60
64
71
78
86
95
130
148
180
E
100
100
130
130
165
165
190
190
250
250
280

四、主要零件材料:
序号NO.
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8M
碳钢WCB
2
球体
不锈钢SS316
不锈钢SS304
3
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
密封垫
聚四氟乙烯PTFE
聚四氟乙烯PTFE
5
阀盖
不锈钢CF8M
碳钢WCB
6
阀杆
不锈钢SS316
不锈钢SS304
7
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
9
填料压盖螺母
不锈钢SS304
不锈钢SS304
10
手柄
不锈钢SS304
不锈钢SS304
11
垫圈
不锈钢SS304
不锈钢SS304
12
阀杆螺母
不锈钢SS304
不锈钢SS304
13
手柄套
塑料
塑料
