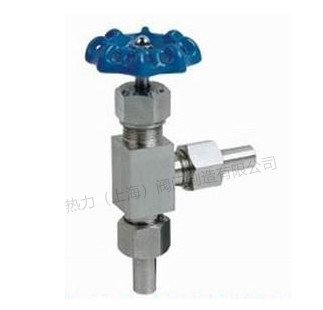

J24W外螺纹角式针型阀是一种可以精确调整的阀门，密封性能好，一般适用于垂直的2条管道末端。较小流量，较高温高压的气体或者液体的介质，也适合与压力表配合使用。
外螺纹角式针型阀产品的性能及优点：
J24W外螺纹角式针型阀又名角式截止阀、角式仪表阀,安装拆卸方便、连接紧固,是仪表测量管路系统中作开启或切断管路作用。
外螺纹角式针型阀技术规范：
☆工作压力:≤6000PSI;
☆使用温度:-29℃～+200℃;
☆规格尺寸:￠6～￠25;
☆连接形式:接管对焊连接、卡套式;
☆结构特征:直角式、锥面密封,活动阀瓣;
☆阀体材质:碳钢、不锈钢、铬钼钢等;
☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;
☆制造标准: GB/T12224-2005、JB/T7747-1995;
☆阀门检测及试验标准:GB/T13927-1992;
外螺纹角式针型阀主要零件材料
|
零件名称 |
阀体、阀盖 |
阀杆、阀瓣 |
填料 |
|
J24W-160P-DN3 |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
J24W-320P-DN6 |
优质碳钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
外螺纹角式针型阀主要性能规范
|
型号 |
公称压力（MPa） |
试验压力PS（MPa） |
工作压力 |
工作温度 |
适用介质 |
||
|
壳体 |
密封 |
密封 |
|||||
|
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
外螺纹角式针型阀主要外型与连接尺寸
|
型号 |
公称直径DN(mm) |
尺寸 Dimensions |
重量(Kg) |
|||||
|
L1 |
Do |
H |
H1 |
D |
D1 |
|||
|
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
168 |
14 |
3 |
1.0 |
|
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
168 |
14 |
6 |
1.0 |
