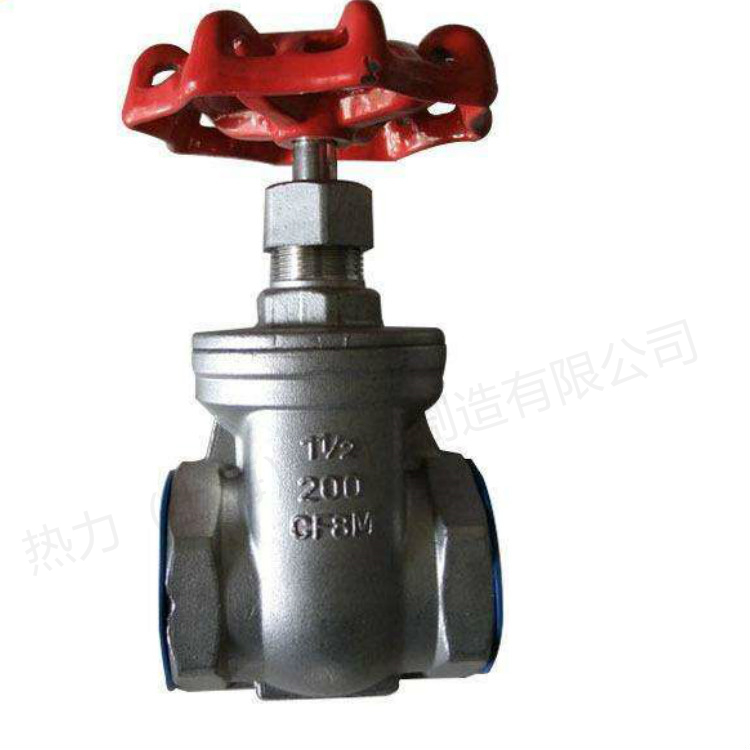

Z11W不锈钢内螺纹闸阀
产品简介
【简单介绍】 Z11H丝口闸阀适用温度150(℃)压力范围2.5-16.0(Mpa)适用介质水,蒸汽,油品公称通径15-50(mm)主体材料碳钢连接形式螺纹产品别名Z11H型锻丝口闸阀适用范围用于国防、科研、航天
订购热线:15901990488
021-57520210
产品介绍

【简单介绍】

Z11H丝口闸阀适用温度150(℃)压力范围2.5-16.0(Mpa)适用介质水,蒸汽,油品公称通径15-50(mm)主体材料碳钢连接形式螺纹产品别名Z11H型锻丝口闸阀适用范围用于国防、科研、航天、电子、机械、冶金、石油,化工,能源、环保、生物医药、制冷、食品等各种领域.

【详细说明】

一、Z11H丝口闸阀概述:

通径(DN):15-100mm
压力(PN):1.0MPa-1.6MPa
适用介质:水、蒸汽、油品
适用温度:≤425
阀体材质:铸铁、球墨铸铁、铜、碳钢、不锈钢

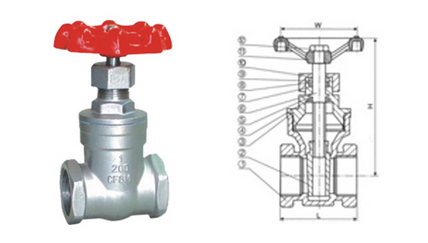

二、Z11H丝口闸阀结构图片:

三、Z11H丝口闸阀主要性能规范:

型号

公称压力PN(MPa)

试验压力Ps(MPa)

工作压力P(MPa)

工作温度(℃)

适用介质

壳体

密封

P20

P42

Z11H-25

2.5

3.8

2.8

2.5

1.4

≤425

水、蒸汽、油品等非腐蚀性介质

Z11H-40

4.0

6.0

4.4

4.0

2.3

Z11H-64

6.4

9.6

7.0

6.4

3.7

Z11H-100

10.0

15.0

11.0

10.0

4.4

Z11H-160

16.0

24.0

17.6

16.0

-

四、Z11H丝口闸阀主要零部件材料:

零件名称

阀体、阀盖

闸板、阀座、阀杆

填料

阀杆螺母

手轮

材料

碳钢

铬不锈钢

石墨石棉盘根或柔性石墨,

铜合金

可锻铸铁或球墨铸铁

五、Z11H丝口闸阀主要外形及连接尺寸:

公称通径DN(mm)

L

L1

H

H1

D0

d

D

kg

15

80

16

142

155

100

10

34

1.9

20

90

18

143

160

100

13

40

2.0

25

100

22

164

186

120

18

50

3.3

32

120

22

187

216

140

24

58

4.8

40

130

24

215

250

160

29

66

6.7

50

140

25

233

276

180

37

78

9.6
