Q611 气动内螺纹球阀

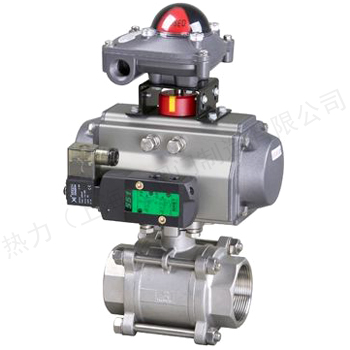

						气动内螺纹球阀 产品概述

						热力阀门气动内螺纹球阀分为整体式、两段式及三段式。阀体铸造采用德国引进的先进工艺,结构合理、造型美观。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动内螺纹球阀阀座采用弹性密封结构,启闭轻松,密封可靠。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。气动内螺纹球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,气动内螺纹球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质本球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。

						气动内螺纹球阀 主要技术参数

						阀体



								|
									阀体形式 |

									内螺纹精铸阀体 |


								|
									公称通径 |

									DN6~100mm |


								|
									公称压力 |

									PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K |


								|
									连接形式 |

									管螺纹(G)、锥螺纹(NPT) |


								|
									阀盖形式 |

									一体式 |


								|
									压盖型式 |

									压帽拧紧式 |


								|
									密封填料 |

									V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |




						阀内件


						执行机构



								|
									执行器型号 |

									GT、SR、ST、AT、AW系列单双作用气动执行器 |


								|
									供气压力 |

									0.4~0.7MPa |


								|
									气源接口 |

									G1/4"、G1/8"、G3/8"、G1/2" |


								|
									环境温度 |

									-20~+90℃ |


								|
									作用形式 |

									单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
									双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |


								|
									可配附件 |

									定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |



					注:如需详细执行器参数,请进入气动执行器页面进行查阅。

						气动内螺纹球阀 主要零件材料



								|
									1 |

									左阀体 |

									WCB、CF8、CF8M、CF3M |


								|
									2 |

									阀座 |

									PEFE、PPL、304、316 |


								|
									3 |

									球体 |

									WCB、CF8、CF8M、CF3M |


								|
									4 |

									密封圈 |

									PTFE/金属石墨缠绕垫片 |


								|
									5 |

									右阀体(中阀体) |

									WCB、CF8、CF8M、CF3M |


								|
									6 |

									阀杆 |

									2Cr13304、316、316L |


								|
									7 |

									填料压盖 |

									WCB、CF8、CF8M、CF3M |




						气动内螺纹球阀 主要性能指标



								|
									公称通径DN(mm) |

									6 |

									8 |

									10 |

									15 |

									20 |

									25 |

									32 |

									40 |

									50 |

									65 |

									80 |

									100 |


								|
									允许压差(MPa) |

									≤ 公称压力 |


								|
									动作范围 |

									0~90° |


								|
									泄露量Q |

									软密封为零泄露;金属密封符合ANSI B16.104 IV级标准 |


								|
									基本误差 |

									带定位器:小于全行程的±2% |


								|
									回差 |

									带定位器:小于全行程的2% |




						气动内螺纹球阀 主要性能参数



								|
									试验压力(Mpa) |

									公称压力(Mpa) |

									压力级(class) |

									JIS(K) |


								|
									1.6 |

									2.5 |

									4.0 |

									6.4 |

									10.0 |

									150 |

									300 |

									600 |

									10K |

									20K |


								|
									强度试验 |

									2.4 |

									3.8 |

									6.0 |

									9.6 |

									15.0 |

									3.1 |

									7.8 |

									15.3 |

									2.4 |

									3.8 |


								|
									密封试验 |

									1.8 |

									2.8 |

									4.4 |

									7.0 |

									11.0 |

									2.2 |

									5.6 |

									11.2 |

									1.5 |

									2.8 |


								|
									气密试验 |

									0.5~0.7 |

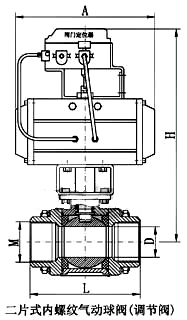

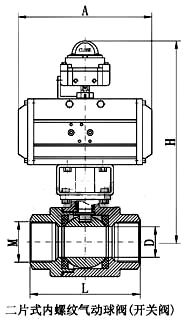

						气动内螺纹球阀 主要外形及连接尺寸




								|
									公称通径 |

									内螺纹连接 |


								|
									mm |

									inch |

									D |

									L |

									H |

									G |

									A |


								|
									10 |

									3/8 |

									10 |

									60 |

									157 |

									3/8″ |

									140 |


								|
									15 |

									1/2 |

									15 |

									75 |

									168 |

									1/2″ |

									140 |


								|
									20 |

									3/4 |

									20 |

									80 |

									170 |

									3/4″ |

									140 |


								|
									25 |

									1 |

									25 |

									90 |

									180 |

									1″ |

									140 |


								|
									32 |

									11/4 |

									32 |

									110 |

									185 |

									11/4″ |

									164 |


								|
									40 |

									11/2 |

									38 |

									125 |

									200 |

									11/2″ |

									164 |


								|
									50 |

									2 |

									50 |

									144 |

									210 |

									2″ |

									190 |


								|
									65 |

									21/2 |

									64 |

									186 |

									230 |

									21/2″ |

									210 |


								|
									80 |

									3 |

									78 |

									206 |

									250 |

									3″ |

									247 |


								|
									100 |

									4 |

									98 |

									240 |

									270 |

									4″ |

									247 |




						注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

			 |
