仪表阀丝扣·卫生级系列

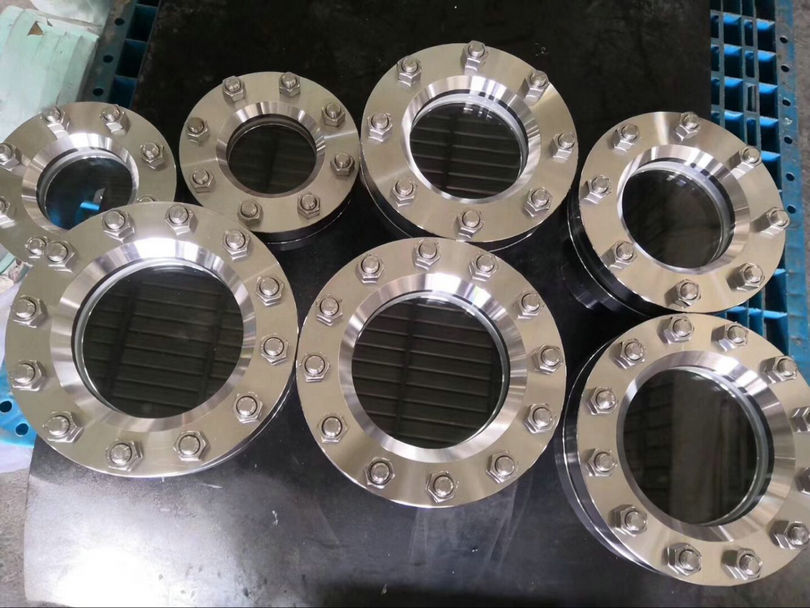

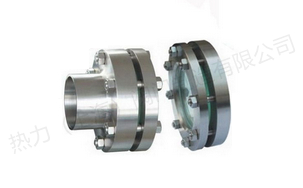

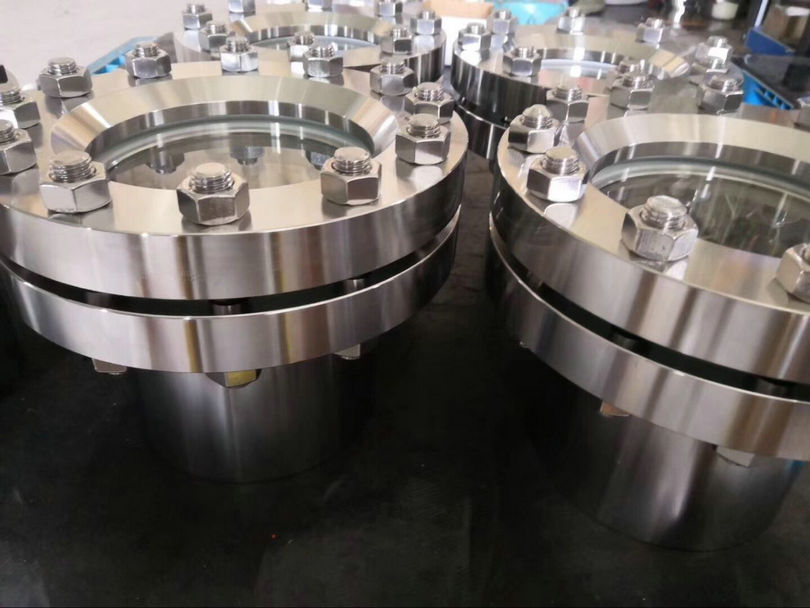

带颈视镜
产品简介
产品名称： 带颈视镜 产品型号： JB595 驱动方式： 自动 连接形式： 法兰,焊接,活接 结构形式： 直通式 密封结构： PTFE/高温石墨 压力范围： 0.6MPa-1.0MPa 公称通径： DN50-150 常用材质：
订购热线：15901990488
021-57520210
021-57520210
产品介绍
| 产品名称： | 带颈视镜 | 产品型号： | JB595 |
| 驱动方式： | 自动 | 连接形式： | 法兰,焊接,活接 |
| 结构形式： | 直通式 | 密封结构： | PTFE/高温石墨 |
| 压力范围： | 0.6MPa-1.0MPa | 公称通径： | DN50-150 |
| 常用材质： | 304,316,316L | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
带颈视镜用途及结构：
带颈设备视镜适用于石油、化工及其它工业设备窥视装置上,以观察设备内部物料操作情况。材料有不锈钢碳钢等。最高使用压力25kgf/cm2，允许介质温度为0~180℃。
带颈视镜主要技术参数：
体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质：钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质：NBR、PTFE。
工作压力0.6MPa-2.5MPa
带颈视镜工作温度：
钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃
硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃
石英玻璃的最高允许温度为800℃，温度的急剧变化范围为550℃至20℃

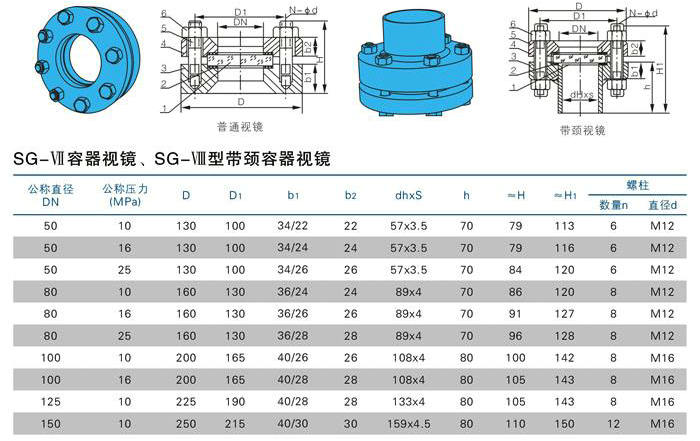

带颈视镜,不锈钢带颈视镜参数尺寸图:(mm)
|
公称直径
DN |
公称压力
PN(MPa) |
D
|
D1
|
b1
|
b2
|
dH×S
|
h
|
≈H1
|
螺柱
|
|
|
数量n
|
直径d
|
|||||||||
|
50
|
1.0
|
130
|
100
|
22
|
22
|
57×3.5
|
70
|
113
|
6
|
M12
|
|
1.6
|
130
|
100
|
24
|
24
|
57×3.5
|
70
|
116
|
6
|
M12
|
|
|
2.5
|
130
|
100
|
26
|
26
|
57×3.5
|
70
|
120
|
6
|
M12
|
|
|
80
|
1.0
|
160
|
130
|
24
|
24
|
89×4
|
70
|
120
|
8
|
M12
|
|
1.6
|
160
|
130
|
26
|
26
|
89×4
|
70
|
127
|
8
|
M12
|
|
|
2.5
|
160
|
130
|
28
|
28
|
89×4
|
70
|
128
|
8
|
M12
|
|
|
100
|
1.0
|
200
|
165
|
26
|
26
|
108×4
|
80
|
142
|
8
|
M16
|
|
1.6
|
200
|
165
|
28
|
28
|
108×4
|
80
|
143
|
8
|
M16
|
|
|
125
|
1.0
|
225
|
190
|
28
|
28
|
133×4
|
80
|
143
|
8
|
M16
|
|
150
|
1.0
|
250
|
215
|
30
|
30
|
159×4.5
|
80
|
150
|
12
|
M16
|
注：压力容器视镜参照HGJ501-502-86标准
