仪表阀丝扣·卫生级系列

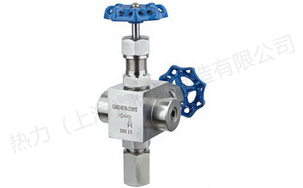

GMJ14F高密封取样阀
产品简介
产品名称： GMJ14F高密封取样阀 产品型号： GMJ14F/H 驱动方式： 手动 连接形式： 管接头内螺纹连接 结构形式： 直角式 密封结构： 硬软双密封 压力范围： PN250 公称通径： M20х1.5 ，G1
订购热线：15901990488
021-57520210
021-57520210
产品介绍
| 产品名称： | GMJ14F高密封取样阀 | 产品型号： | GMJ14F/H |
| 驱动方式： | 手动 | 连接形式： | 管接头内螺纹连接 |
| 结构形式： | 直角式 | 密封结构： | 硬软双密封 |
| 压力范围： | PN250 | 公称通径： | M20х1.5 ，G1/2 |
| 常用材质： | 碳钢,不锈钢 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
GMJ14F/H高密封取样阀一、应用规范
1、 设计制造
GB/T 12224-1989
JB/T 7747-1995
2、连接方式:管接头内螺纹连接
3、结构特征:
硬软双密封副;浮动阀瓣;直角式通道
4、阀门检验和试验:
GB/T 13927-1992
5、材料:
碳钢按: GB/T 12228-1989的规定
不锈钢：GB/T 1220-1989的规定
二、 性能规范
公称压力：25Mpa
适用温度:≤180℃
适用介质:水、蒸汽、油品等
三、 主要零件材料
|
型号
|
阀体
|
接头
|
阀杆
|
螺帽
|
填料
|
|
GMJ14F/H-250Ⅰ
|
20＃
|
20＃
|
2Cr13
|
20＃
|
PTFE
|
|
GMJ14F/H-250PⅠ
|
SS304
|
SS304
|
SS304
|
SS304
|

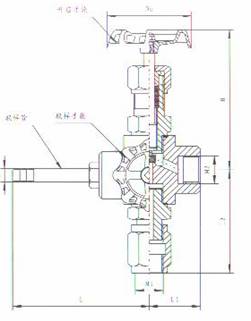

四、 主要外形尺寸
|
规格
|
M1
|
M2
|
Ф
|
L
|
L1
|
H
|
Do
|
重量(kg)
|
|
DN6
|
G1/2
|
M20х1.5
|
Ф10
|
70
|
153
|
110
|
63
|
1.5
|
注:型号编制与结构说明参考GMJ11/H-250Ⅱ取样阀
