仪表阀丝扣·卫生级系列

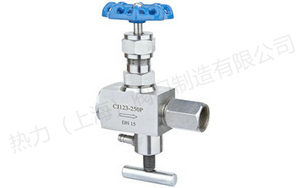

多功能取样阀
产品简介
产品名称： 多功能取样阀 产品型号： CJ123 驱动方式： 手动 连接形式： 螺纹 结构形式： 浮动阀瓣 密封结构： 硬软双密封副 压力范围： PN64 公称通径： M20х1.5 ，G1/2 常用材质： 不锈
订购热线：15901990488
021-57520210
021-57520210
产品介绍
| 产品名称： | 多功能取样阀 | 产品型号： | CJ123 |
| 驱动方式： | 手动 | 连接形式： | 螺纹 |
| 结构形式： | 浮动阀瓣 | 密封结构： | 硬软双密封副 |
| 压力范围： | PN64 | 公称通径： | M20х1.5 ，G1/2 |
| 常用材质： | 不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
1、设计制造：GB/T 12224-1989；JB/ T 7747-1995
2、连接形式：管接头内螺纹连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定

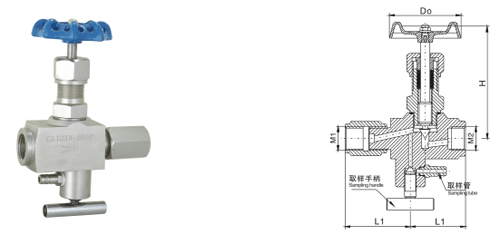

多功能取样阀结构形式
性能规范
单位：MPa
|
试验项目
|
压力值
|
|
公称压力
|
6.4
|
|
壳体试验
|
9.6
|
|
密封试验
|
7.0
|
|
气压试验
|
3.8
|
|
适用温度
|
≤180℃
|
|
适用介质
|
水、蒸气、油品等
|
主要零件材料
| 型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| CJ123-64 | 20# | 20# | 2Cr13 | 20# | PTFE |
| CJ123-64P | SS304 | SS304 | SS304 | SS304 |
主要外形尺寸
| 规 格 | M1 | M2 | L1 | L2 | H | Do | 重量(kg) |
| DN6 | M20×1.5 | G1 /2 | 54 | 46 | 93 | 63 | 1.0 |
