产品名称: | GMJ11F-250I高密封取样阀 | 产品型号: | GMJ11F/H |
驱动方式: | 手动 | 连接形式: | 连接 |
结构形式: | 浮动阀瓣 | 密封结构: | 硬软双密封副 |
压力范围: | PN250 | 公称通径: | M20х1.5 ,G1/2 |
常用材质: | 不锈钢等 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |

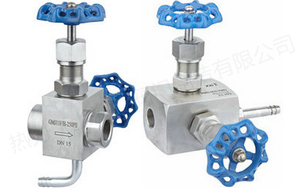

GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀结构形式
1、取样用截止阀通过外加取样排放装置,保证了管路中压力表的正确安装使用,达到了放空、取样的目的。具有一阀两用的功能。
2、该阀密封结构为硬软双质密封设计。密封面避开了介质的直接冲刷。
3、本阀广泛用于油田、化工、轻工、电力。冶金等装置的自控系统中。
GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀应用规范
1、设计制造:GB/T 12224-1989;JB/ T 7747-1995
2、连接形式:内螺纹连接
3、结构特征:硬软双密封副;浮动阀瓣
4、阀门检验和试验:GB/T 13927-1992
5、材料:碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀性能规范
单位:MPa
试验项目
|
压力值
|
公称压力
|
25
|
壳体试验
|
37.5
|
密封试验
|
27.5
|
气压试验
|
15
|
适用温度
|
≤180℃
|
适用介质
|
水、蒸气、油品等
|
GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀主要零件材料
型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
GMJ11F/H-250Ⅱ | 20# | 20# | 2Cr13 | 20# | PTFE |
GMJ11F/H-250PⅡ | SS304 | SS304 | SS304 | SS304 | |
1151-160P | SS304 | SS304 | SS304 | SS304 |

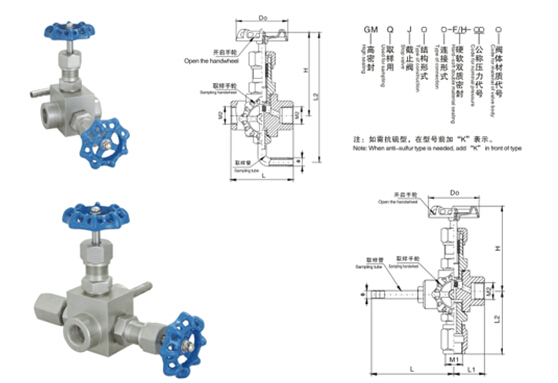

GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀主要外形尺寸
规 格 | M1 | M2 | φ | L | L1 | H | Do | 重量(kg) |
DN6 | M20×1.5 | G1/2 | φ10 | 70 | 153 | 110 | 63 | 2.9 |
