仪表阀丝扣·卫生级系列

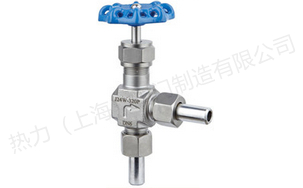

外螺纹角式针型阀
产品简介
产品名称： 外螺纹角式针型阀 产品型号： J24W/H 驱动方式： 手动 连接形式： 螺纹,卡套 结构形式： 热锻压阀体 密封结构： 锥面密封 压力范围： 1.6MPa-32.0MPa 公称通径： DN3-25 常用材质
订购热线：15901990488
021-57520210
产品介绍
产品名称： 外螺纹角式针型阀   产品型号： J24W/H
  驱动方式： 手动   连接形式： 螺纹,卡套
  结构形式： 热锻压阀体   密封结构： 锥面密封
  压力范围： 1.6MPa-32.0MPa   公称通径： DN3-25
  常用材质： 碳钢,不锈钢等   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

外螺纹角式针型阀,J24W/H外螺纹角式针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。

外螺纹角式针型阀,J24W/H外螺纹角式针型阀应用规范

2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封；浮动阀瓣;直角式通道
4、阀门检验和试验：GB/T  13927-1992
5、材料：碳钢按GB/T  12228-1989的规定
                 不锈钢GB/T    1220-1989的规定

外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要零件材料
零件名称Part name
阀体、阀盖Body,Bonnet
阀杆、阀瓣Stem,Disc
填料Packing
J24W-160P-DN3
铬镍不锈刚
不锈钢
PTFE、柔性石墨
J24W-320P-DN6
优质碳钢
铬镍不锈钢
PTFE、柔性石墨

外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要性能规范

型号Type
公称压力(MPa)
试验压力PS(MPa)
工作压力(MPa)
工作温度(℃)
适用介质
壳体
密封（液）
密封（气）
J24W-160P-DN3
16.0
24.0
17.6
0.6
16.0
P≤200℃
液化石油气水、油品等
J24W-320P-DN6
32.0
48.0
35.2
0.6
32.0
C≤425℃

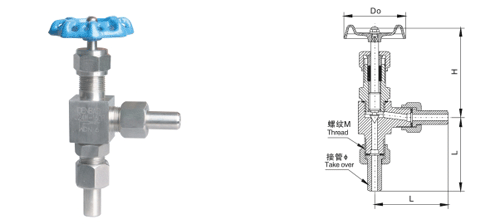

外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要外形及连接尺寸(mm)

型号
公称直径DN(mm)
尺寸
重量(Kg)
L1
Do
D2
H
H1
D1
J24W-160P-DN3
3
80
65
159
170
14
3
1.0
J24W-320P-DN6
6
80
65
159
170
14
6
1.0
